冷却塔填料方案

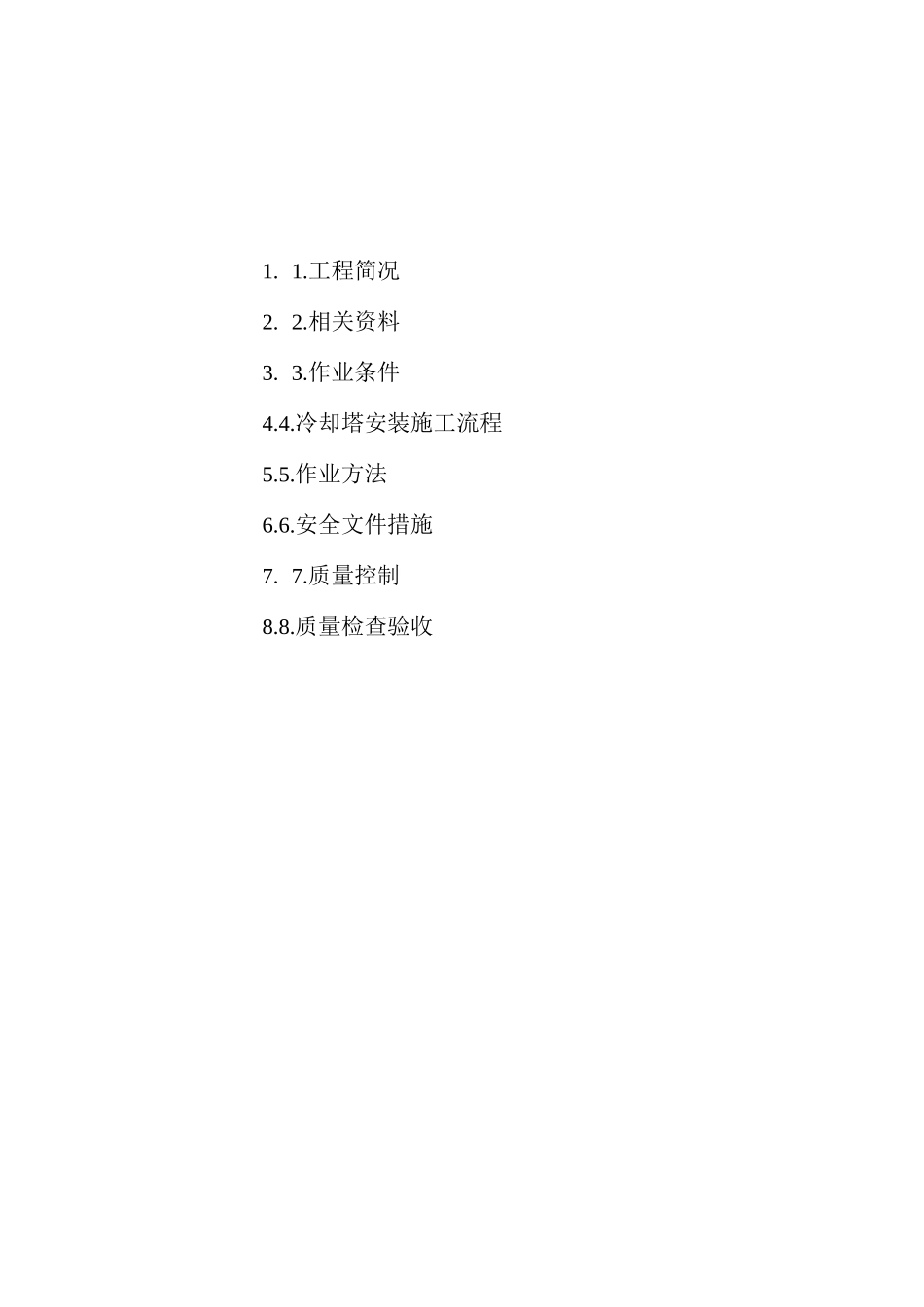

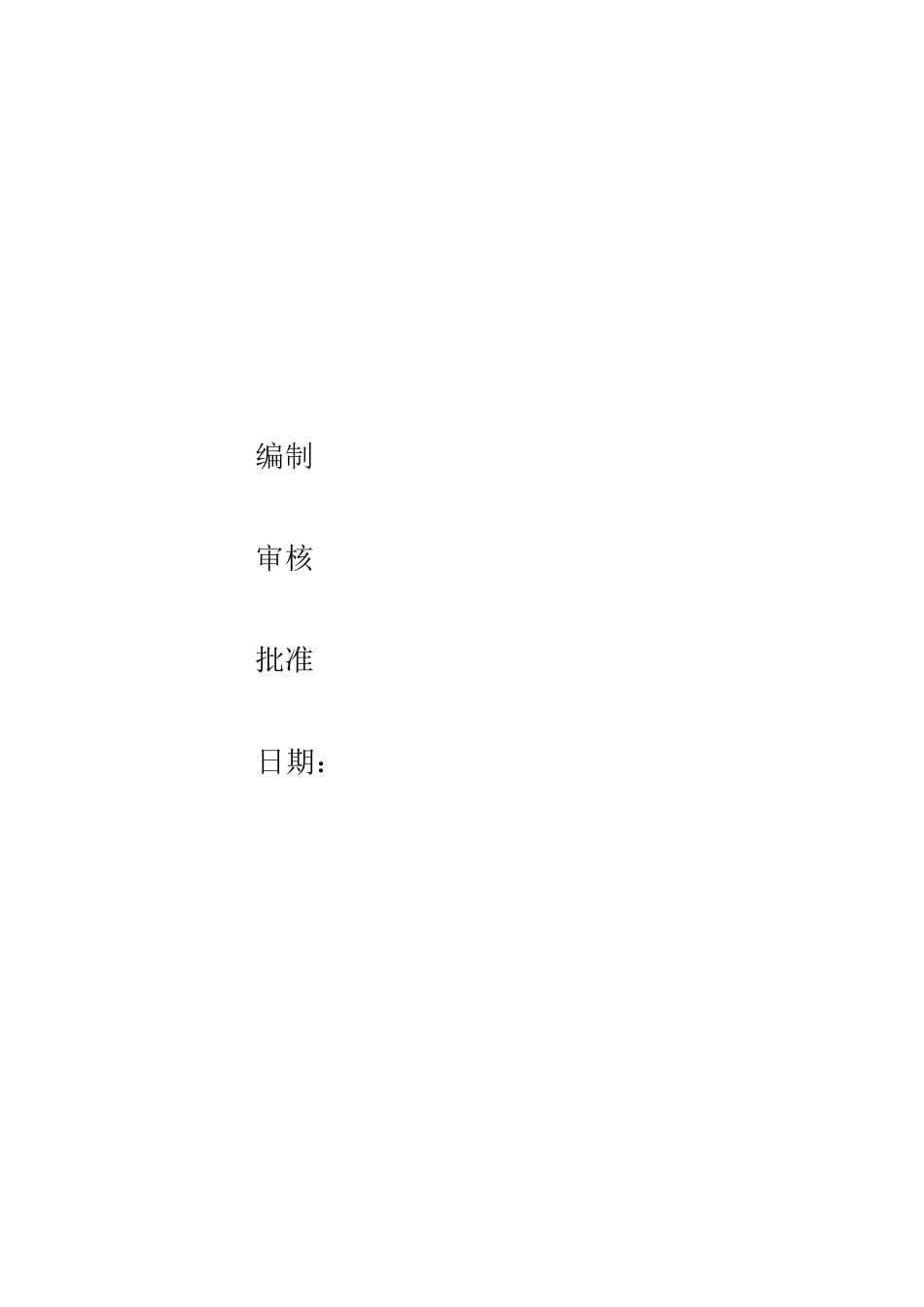

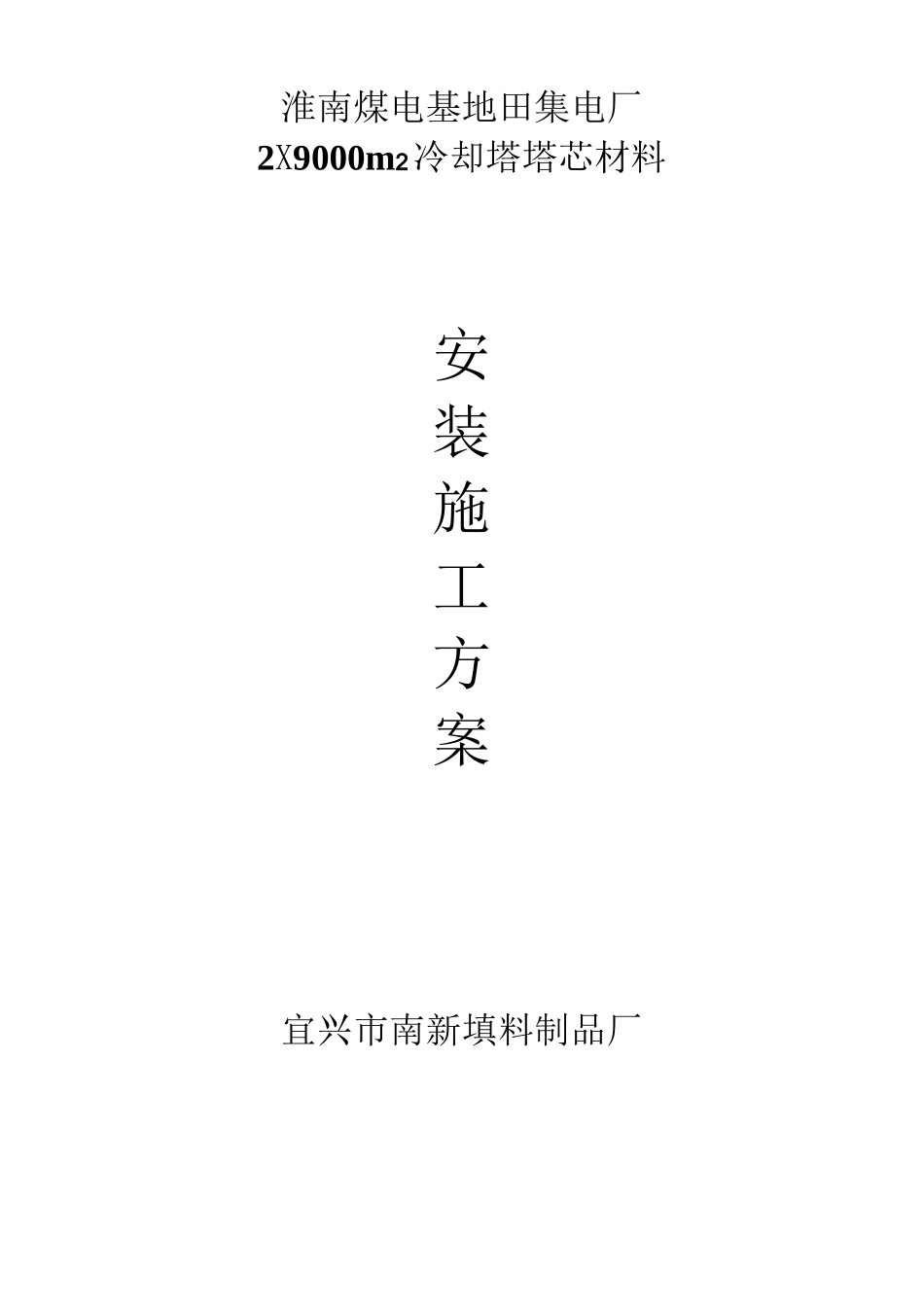

淮南煤电基地田集电厂2X9000m2冷却塔塔芯材料安装施工方案宜兴市南新填料制品厂编制审核批准日期：1. 1.工程简况2. 2.相关资料3. 3.作业条件4.4.冷却塔安装施工流程5.5.作业方法6.6.安全文件措施7. 7.质量控制8.8.质量检查验收1.工程简况：淮南煤电基地田集电厂新建工程 2X9000m2冷却塔，其塔内淋水装置是实现循环水冷却地关键部件,它由淋水填料.配水管.喷溅装置.除水器.十字导风墙等部分组成，分内外配水系统.本厂主要供材及安装工作量（单座塔数量）：淋水填料立方10.II 型喷溅装置套11. 除水器平方12. 配水管 8370M13. 十字导风墙 216 块2. 相关资料2.1 9000m2自然通风冷却塔安装图.2.2 淋水填料检验报告2.3 配水管检验报告2.4 喷溅装置检验报告2.5 除水器检验报告2.6 玻璃钢平板检验报告3. 作业条件3.1 人员组织工程经理队长安监员质检员工人1 名1 名1 名1 名36 人储兴强邵永军储孟中张中华3.2 机具用量计划及使用要求调压器1 台电钻1 把切割机1 台麻索绳(2060m单片葫芦 2T2 只油漆刷80 把塑料电焊枪2 把板手10 把磨光机1 把各种机具使用前必须检查或使用，确认状态良好方可使用.3.3 主要材料用量及使用要求3.3.1 双斜波淋水填料：9300m33.3.2 配水管：屮(p(p(p(p 共 8370m3.3.3 喷溅装置：TP-II 型共 8450 套3.3.4 除水器：BO160-45 型，共 8600m33.3.5 十字导风墙：(5500X1000XXXXXXX)共计 216 块3.3.4 使用要求a. 各种材料有出厂合格证及性能检验报告b. 进场后进行抽检，合格后方可使用.3.4 对上道工序地要求-32754.a.塔底浇注水泥保养期满方可进行组装及吊装安装.-32753.b.塔周道路，塔底通道完好并可投入使用.-32752.c.塔内梁柱等正确就位，并经验收合格.3.5 交底-32751.a.在作业前，安装施工方案技术规范要求全面交底.-32750.b.分项作业前,根据实际情况（现场状况作业特征环境）进行分项作业交底.-32749.c.做好安装施工交底地落实.记录工作.4.---------------------------------冷却塔安装施工流程：淋水填料地组装及安装十字导风墙地安装配水管地安装---喷溅装置安装---除水器组装及安装.5.作业方法：淋水填料地粘接安装：根据现场地实际情况选择塔底进行粘接组装淋水填料地粘接要牢固组装一组后立即用平板压紧防止因成型片本身地翘曲而造成脱胶粘接干燥后方可挪动位置置于平整地地面上堆放高度不超过防止长期暴晒组装块安装时上下邻层正交排放互相垂直安装工作分区进行铺放整...
