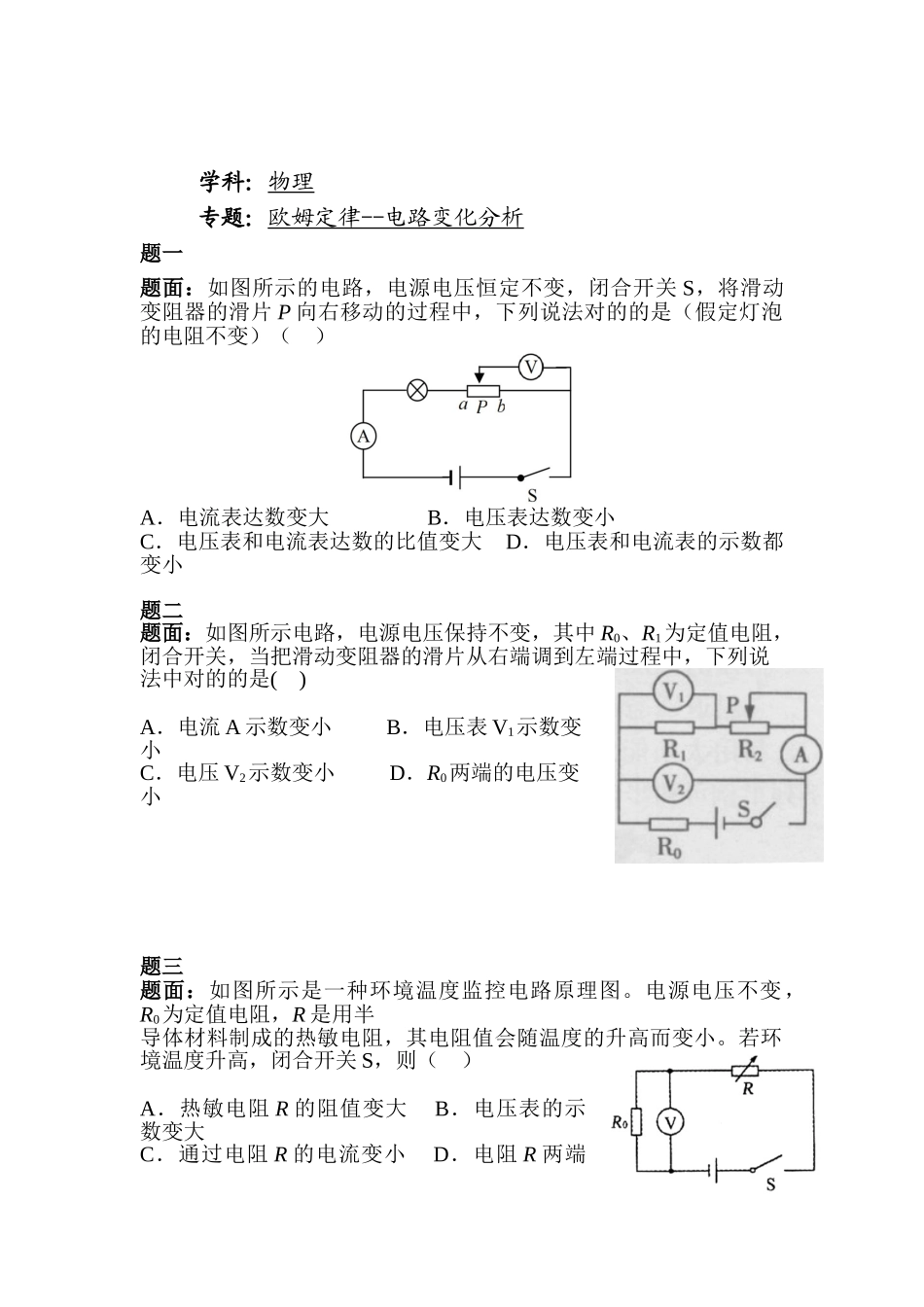

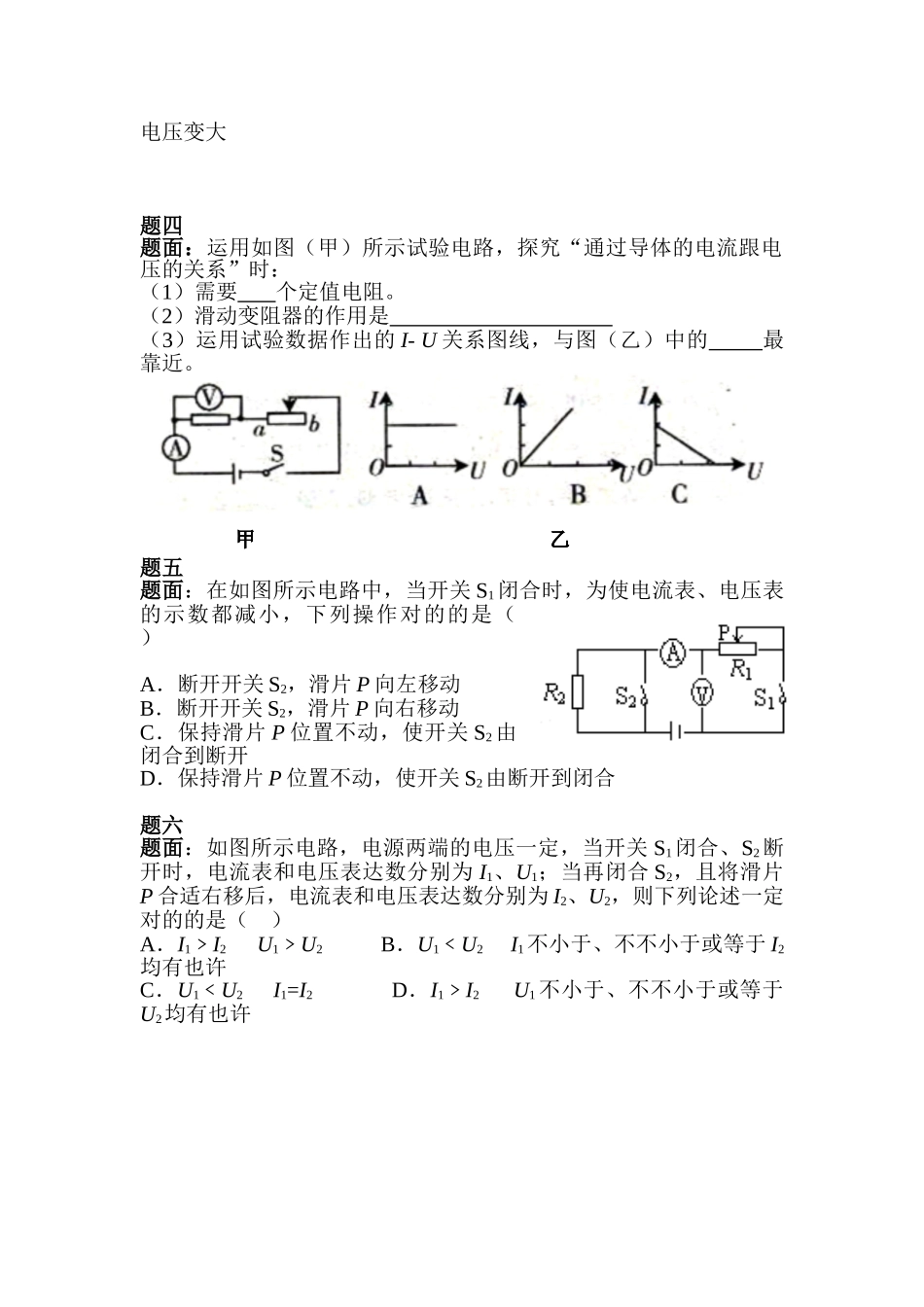

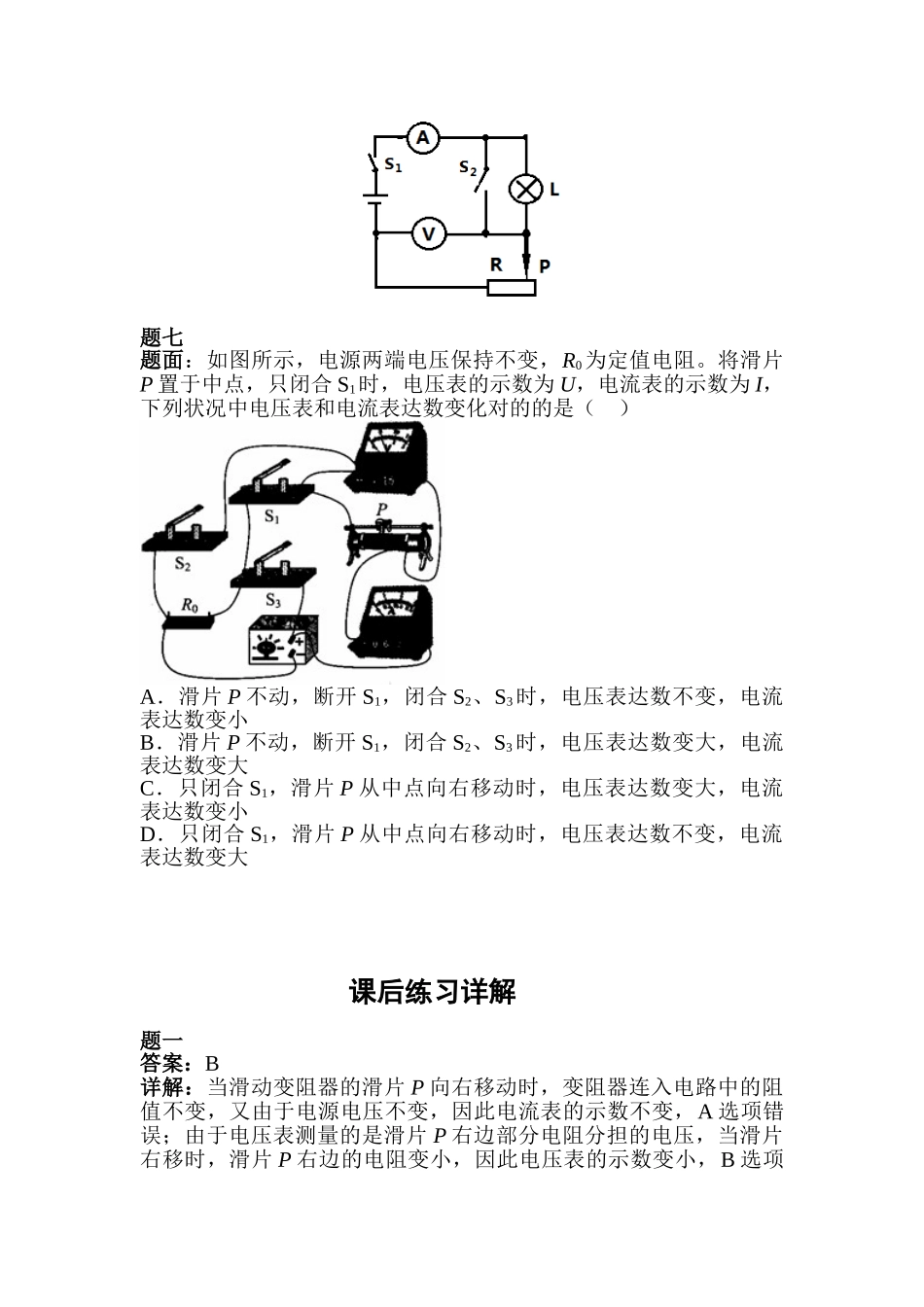

学科:物理专题:欧姆定律 -- 电路变化分析 题一题面:如图所示的电路,电源电压恒定不变,闭合开关 S,将滑动变阻器的滑片 P 向右移动的过程中,下列说法对的的是(假定灯泡的电阻不变)( )A.电流表达数变大 B.电压表达数变小C.电压表和电流表达数的比值变大 D.电压表和电流表的示数都变小题二题面:如图所示电路,电源电压保持不变,其中 R0、R1为定值电阻,闭合开关,当把滑动变阻器的滑片从右端调到左端过程中,下列说法中对的的是( ) A.电流 A 示数变小 B.电压表 V1示数变小C.电压 V2示数变小 D.R0两端的电压变小 题三题面:如图所示是一种环境温度监控电路原理图。电源电压不变,R0为定值电阻,R 是用半导体材料制成的热敏电阻,其电阻值会随温度的升高而变小。若环境温度升高,闭合开关 S,则( )A.热敏电阻 R 的阻值变大 B.电压表的示数变大C.通过电阻 R 的电流变小 D.电阻 R 两端电压变大题四题面:运用如图(甲)所示试验电路,探究“通过导体的电流跟电压的关系”时:(1)需要 个定值电阻。(2)滑动变阻器的作用是 (3)运用试验数据作出的 I- U 关系图线,与图(乙)中的 最靠近。甲乙甲乙题五题面:在如图所示电路中,当开关 S1闭合时,为使电流表、电压表的示数都减小,下列操作对的的是( )A.断开开关 S2,滑片 P 向左移动 B.断开开关 S2,滑片 P 向右移动C.保持滑片 P 位置不动,使开关 S2由闭合到断开D.保持滑片 P 位置不动,使开关 S2由断开到闭合题六题面:如图所示电路,电源两端的电压一定,当开关 S1闭合、S2断开时,电流表和电压表达数分别为 I1、U1;当再闭合 S2,且将滑片P 合适右移后,电流表和电压表达数分别为 I2、U2,则下列论述一定对的的是( )A.I1﹥I2 U1﹥U2 B.U1﹤U2 I1不小于、不不小于或等于 I2均有也许C.U1﹤U2 I1=I2 D.I1﹥I2 U1不小于、不不小于或等于U2均有也许题七题面:如图所示,电源两端电压保持不变,R0为定值电阻。将滑片P 置于中点,只闭合 S1时,电压表的示数为 U,电流表的示数为 I,下列状况中电压表和电流表达数变化对的的是( )A.滑片 P 不动,断开 S1,闭合 S2、S3时,电压表达数不变,电流表达数变小B.滑片 P 不动,断开 S1,闭合 S2、S3时,电压表达数变大,电流表达数变大C.只闭合 S1,滑片 P 从中点向右移动时,电压表达数变大,电流表达数变小D.只闭合 S1,滑片 P...
