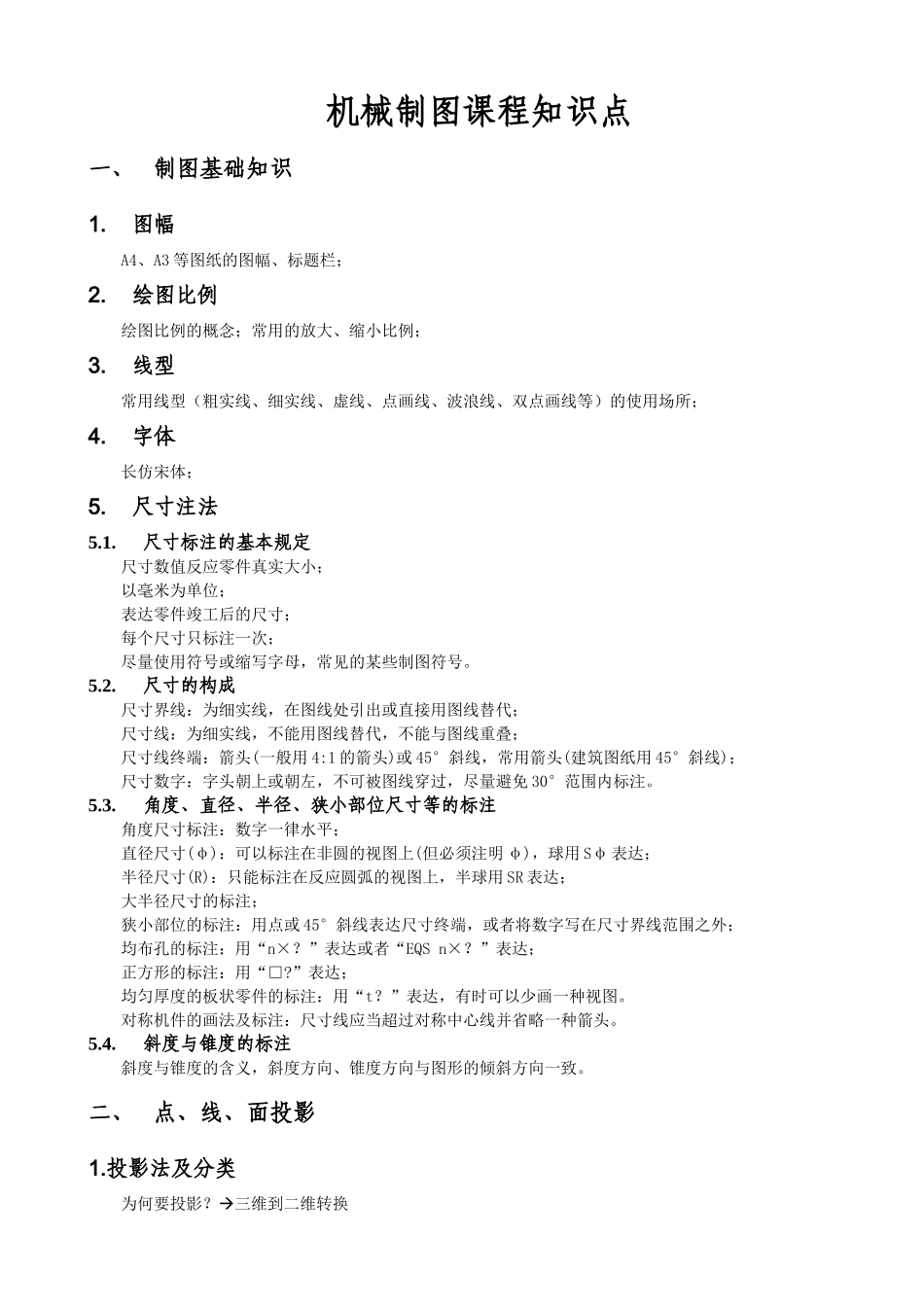

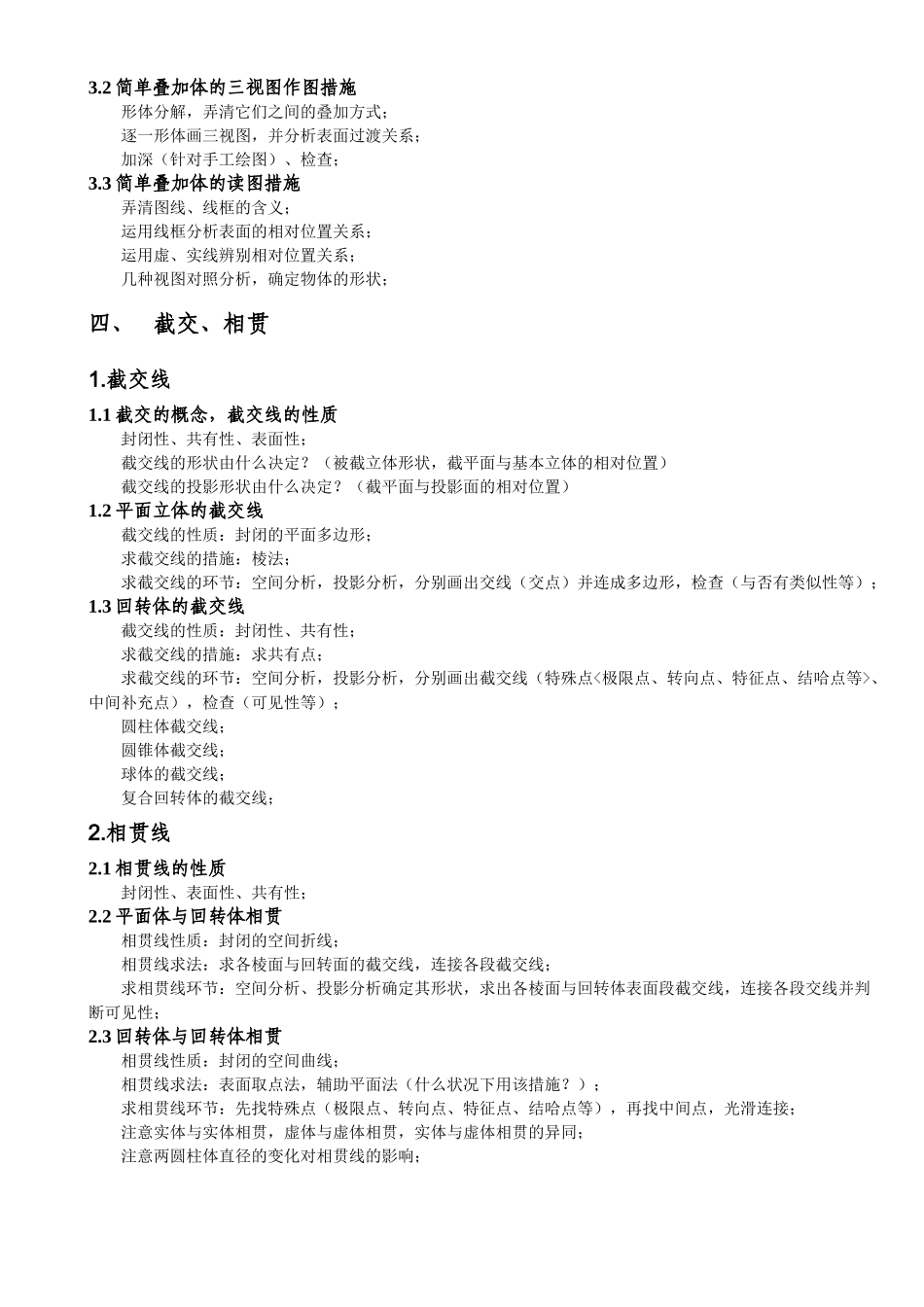

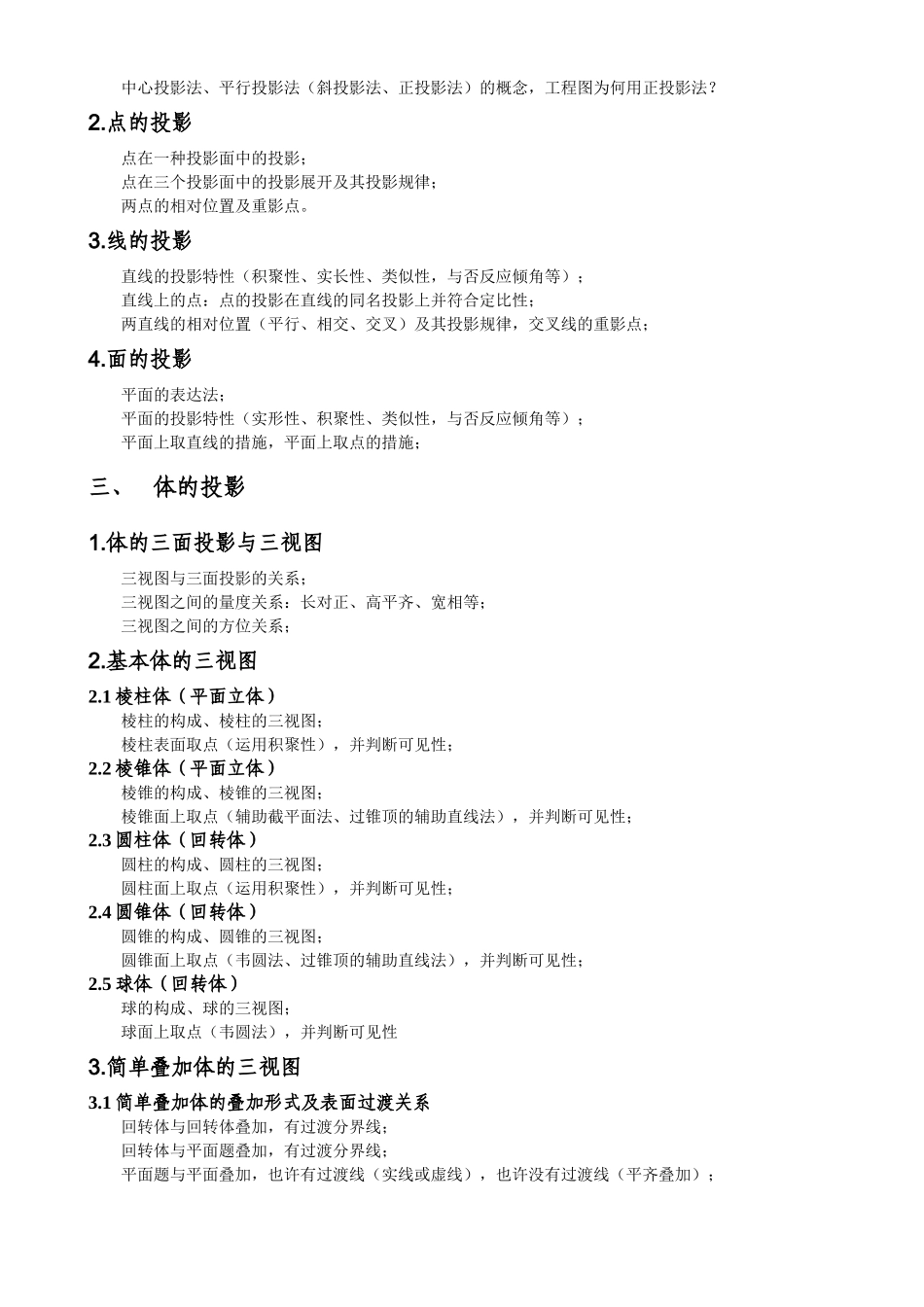

机械制图课程知识点一、 制图基础知识1.图幅A4、A3 等图纸的图幅、标题栏；2.绘图比例绘图比例的概念；常用的放大、缩小比例；3.线型常用线型（粗实线、细实线、虚线、点画线、波浪线、双点画线等）的使用场所；4.字体长仿宋体；5.尺寸注法5.1.尺寸标注的基本规定尺寸数值反应零件真实大小；以毫米为单位；表达零件竣工后的尺寸；每个尺寸只标注一次；尽量使用符号或缩写字母，常见的某些制图符号。5.2.尺寸的构成尺寸界线：为细实线，在图线处引出或直接用图线替代；尺寸线：为细实线，不能用图线替代，不能与图线重叠；尺寸线终端：箭头(一般用 4:1 的箭头)或 45°斜线，常用箭头(建筑图纸用 45°斜线)；尺寸数字：字头朝上或朝左，不可被图线穿过，尽量避免 30°范围内标注。5.3.角度、直径、半径、狭小部位尺寸等的标注角度尺寸标注：数字一律水平；直径尺寸(φ)：可以标注在非圆的视图上(但必须注明 φ)，球用 Sφ 表达；半径尺寸(R)：只能标注在反应圆弧的视图上，半球用 SR 表达；大半径尺寸的标注；狭小部位的标注：用点或 45°斜线表达尺寸终端，或者将数字写在尺寸界线范围之外；均布孔的标注：用“n×？”表达或者“EQS n×？”表达；正方形的标注：用“□?”表达；均匀厚度的板状零件的标注：用“t？”表达，有时可以少画一种视图。对称机件的画法及标注：尺寸线应当超过对称中心线并省略一种箭头。5.4.斜度与锥度的标注斜度与锥度的含义，斜度方向、锥度方向与图形的倾斜方向一致。二、 点、线、面投影1.投影法及分类为何要投影？三维到二维转换中心投影法、平行投影法（斜投影法、正投影法）的概念，工程图为何用正投影法？2.点的投影点在一种投影面中的投影；点在三个投影面中的投影展开及其投影规律；两点的相对位置及重影点。3.线的投影直线的投影特性（积聚性、实长性、类似性，与否反应倾角等）；直线上的点：点的投影在直线的同名投影上并符合定比性；两直线的相对位置（平行、相交、交叉）及其投影规律，交叉线的重影点；4.面的投影平面的表达法；平面的投影特性（实形性、积聚性、类似性，与否反应倾角等）；平面上取直线的措施，平面上取点的措施；三、 体的投影1.体的三面投影与三视图三视图与三面投影的关系；三视图之间的量度关系：长对正、高平齐、宽相等；三视图之间的方位关系；2.基本体的三视图2.1 棱柱体（平面立体）棱柱的构成、棱柱的三视图；棱柱表面取点（运用积聚性），并判断可见性；2.2...
