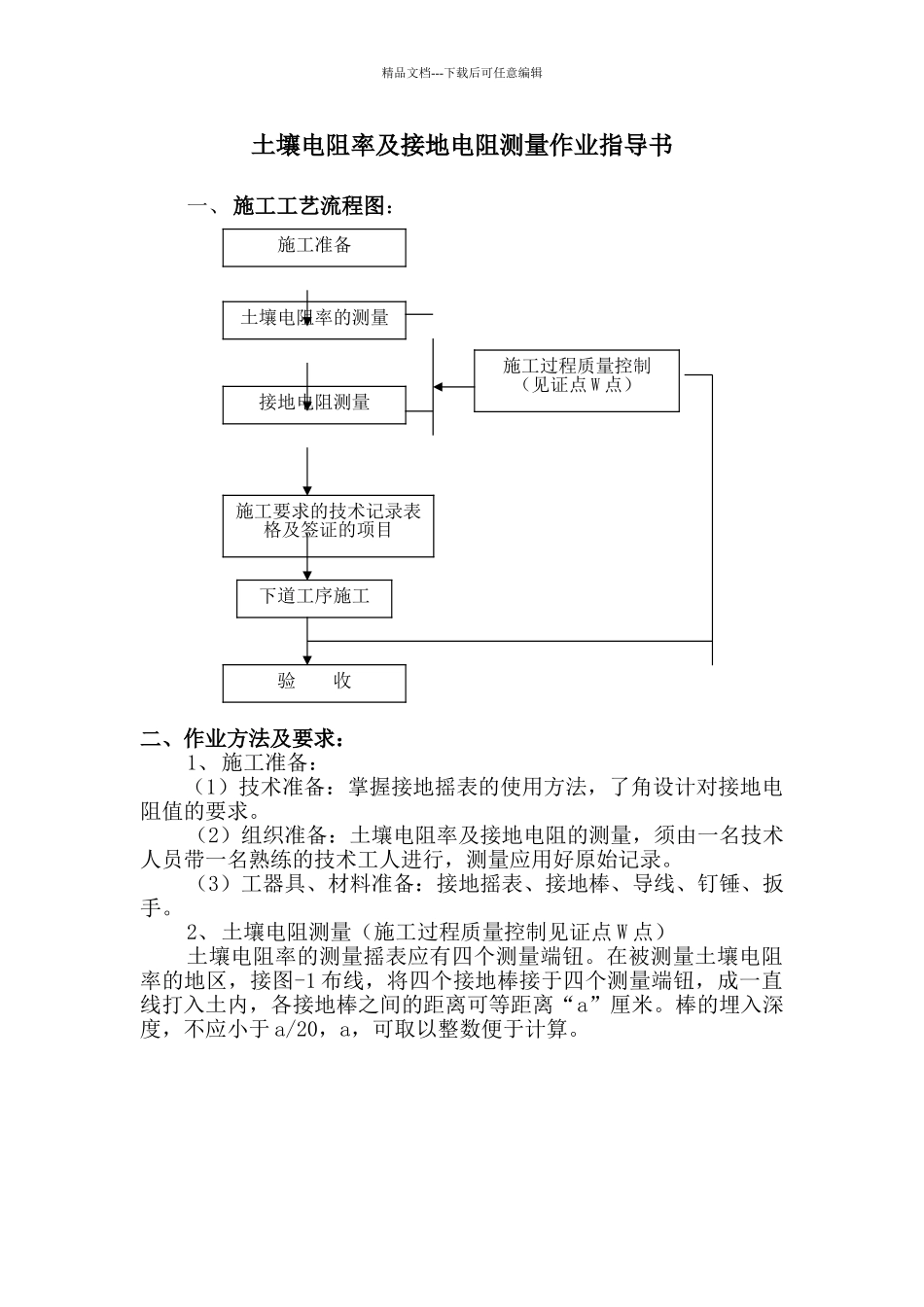

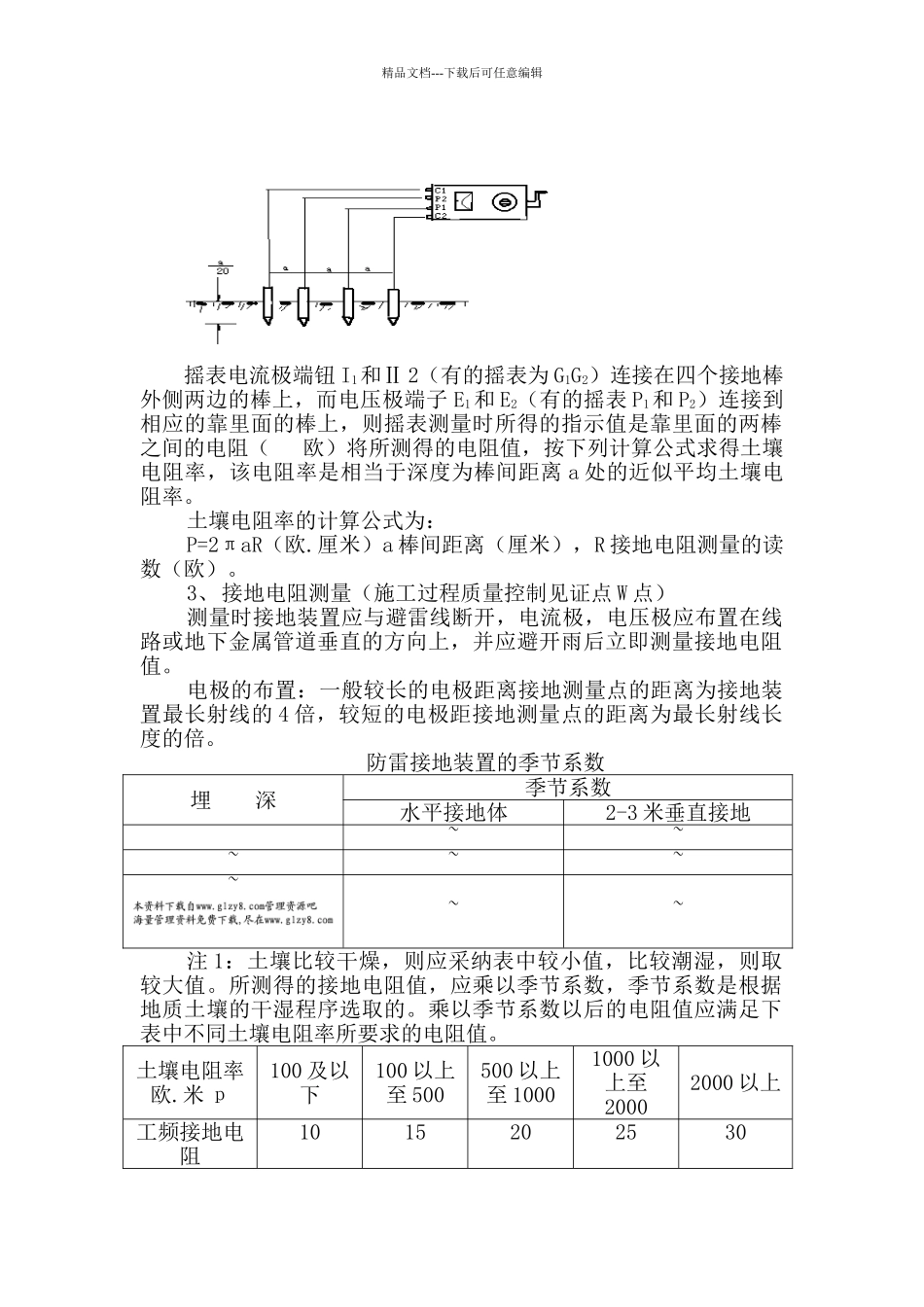

精品文档---下载后可任意编辑土壤电阻率及接地电阻测量作业指导书一、施工工艺流程图：二、作业方法及要求：1、施工准备： （1）技术准备：掌握接地摇表的使用方法，了角设计对接地电阻值的要求。（2）组织准备：土壤电阻率及接地电阻的测量，须由一名技术人员带一名熟练的技术工人进行，测量应用好原始记录。（3）工器具、材料准备：接地摇表、接地棒、导线、钉锤、扳手。2、土壤电阻测量（施工过程质量控制见证点 W 点）土壤电阻率的测量摇表应有四个测量端钮。在被测量土壤电阻率的地区，接图-1 布线，将四个接地棒接于四个测量端钮，成一直线打入土内，各接地棒之间的距离可等距离“a”厘米。棒的埋入深度，不应小于 a/20，a，可取以整数便于计算。施工准备土壤电阻率的测量接地电阻测量施工要求的技术记录表格及签证的项目验 收下道工序施工施工过程质量控制（见证点 W 点）精品文档---下载后可任意编辑 摇表电流极端钮 I1和Ⅱ 2（有的摇表为 G1G2）连接在四个接地棒外侧两边的棒上，而电压极端子 E1和 E2（有的摇表 P1和 P2）连接到相应的靠里面的棒上，则摇表测量时所得的指示值是靠里面的两棒之间的电阻（欧）将所测得的电阻值，按下列计算公式求得土壤电阻率，该电阻率是相当于深度为棒间距离 a 处的近似平均土壤电阻率。土壤电阻率的计算公式为：P=2πaR（欧.厘米）a 棒间距离（厘米），R 接地电阻测量的读数（欧）。3、接地电阻测量（施工过程质量控制见证点 W 点）测量时接地装置应与避雷线断开，电流极，电压极应布置在线路或地下金属管道垂直的方向上，并应避开雨后立即测量接地电阻值。电极的布置：一般较长的电极距离接地测量点的距离为接地装置最长射线的 4 倍，较短的电极距接地测量点的距离为最长射线长度的倍。防雷接地装置的季节系数埋 深季节系数水平接地体2-3 米垂直接地~~~~~~~~注 1：土壤比较干燥，则应采纳表中较小值，比较潮湿，则取较大值。所测得的接地电阻值，应乘以季节系数，季节系数是根据地质土壤的干湿程序选取的。乘以季节系数以后的电阻值应满足下表中不同土壤电阻率所要求的电阻值。土壤电阻率欧.米 р100 及以下100 以上至 500500 以上至 10001000 以上至20002000 以上工频接地电阻1015202530精品文档---下载后可任意编辑欧接地摇表在线接好后，将仪表置于水平位置，检查检流计指针，是否在中心线上，否则用零位调整器调整。然后将“倍度标准”放在最大倍率（如 X100...
