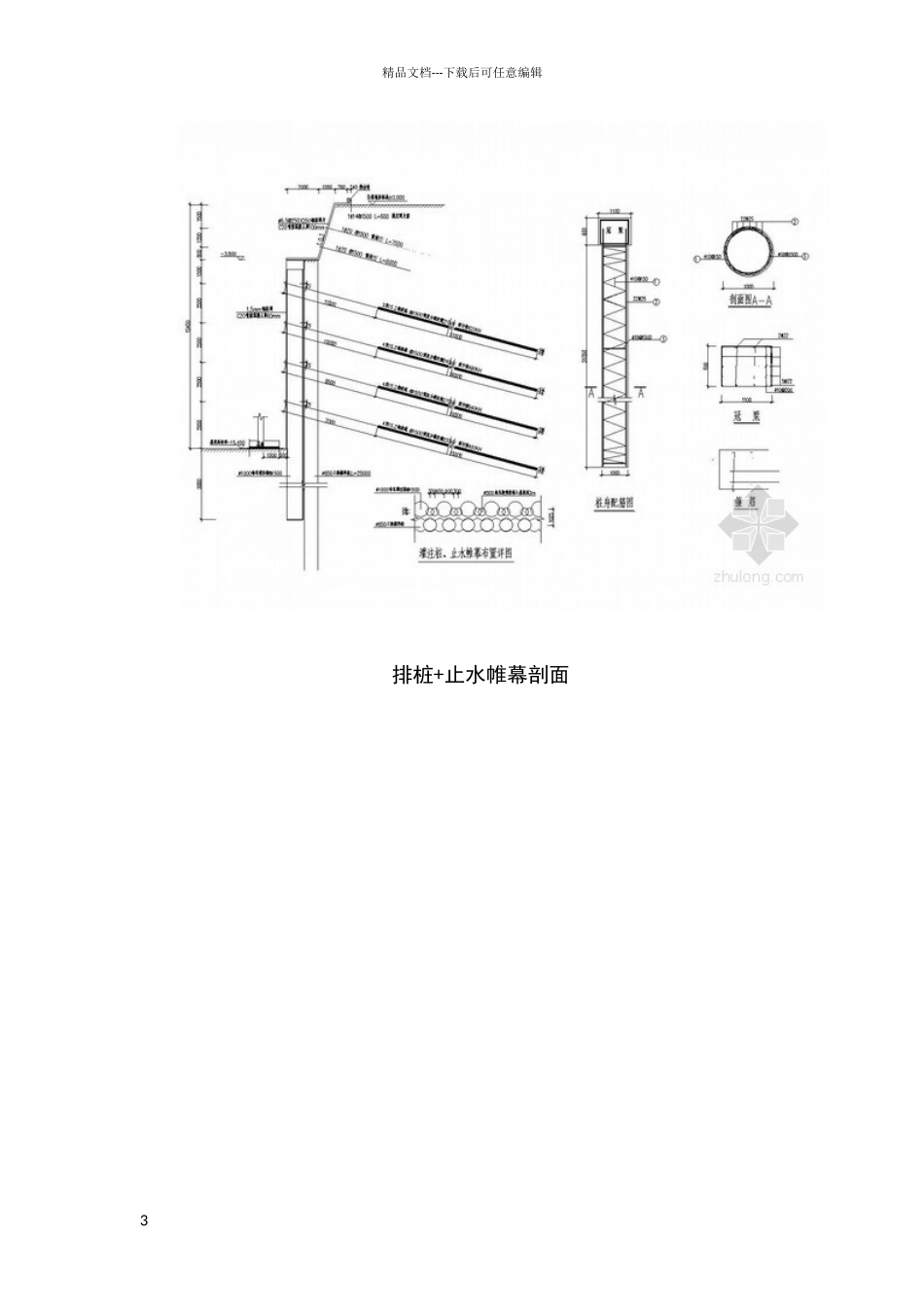

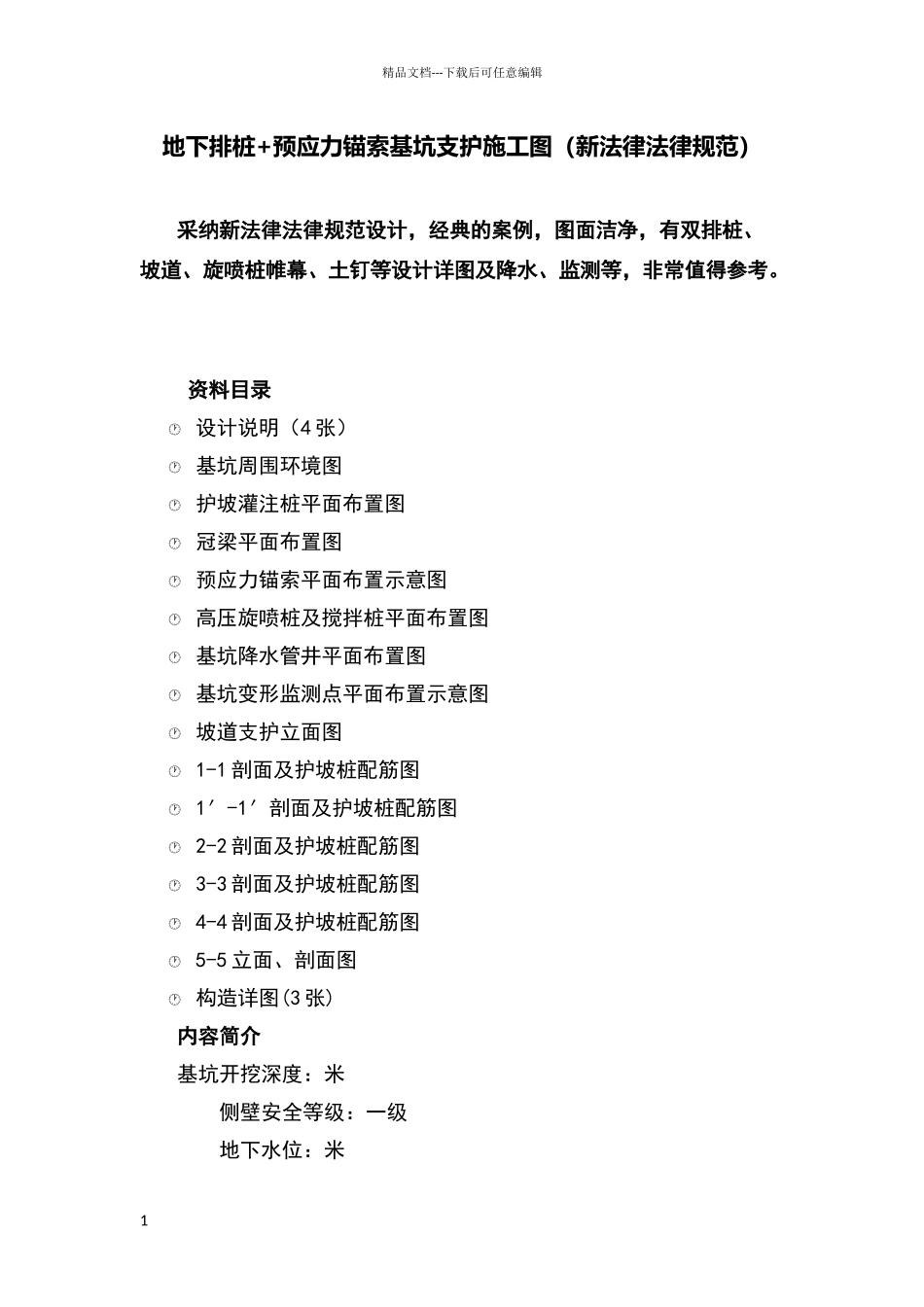

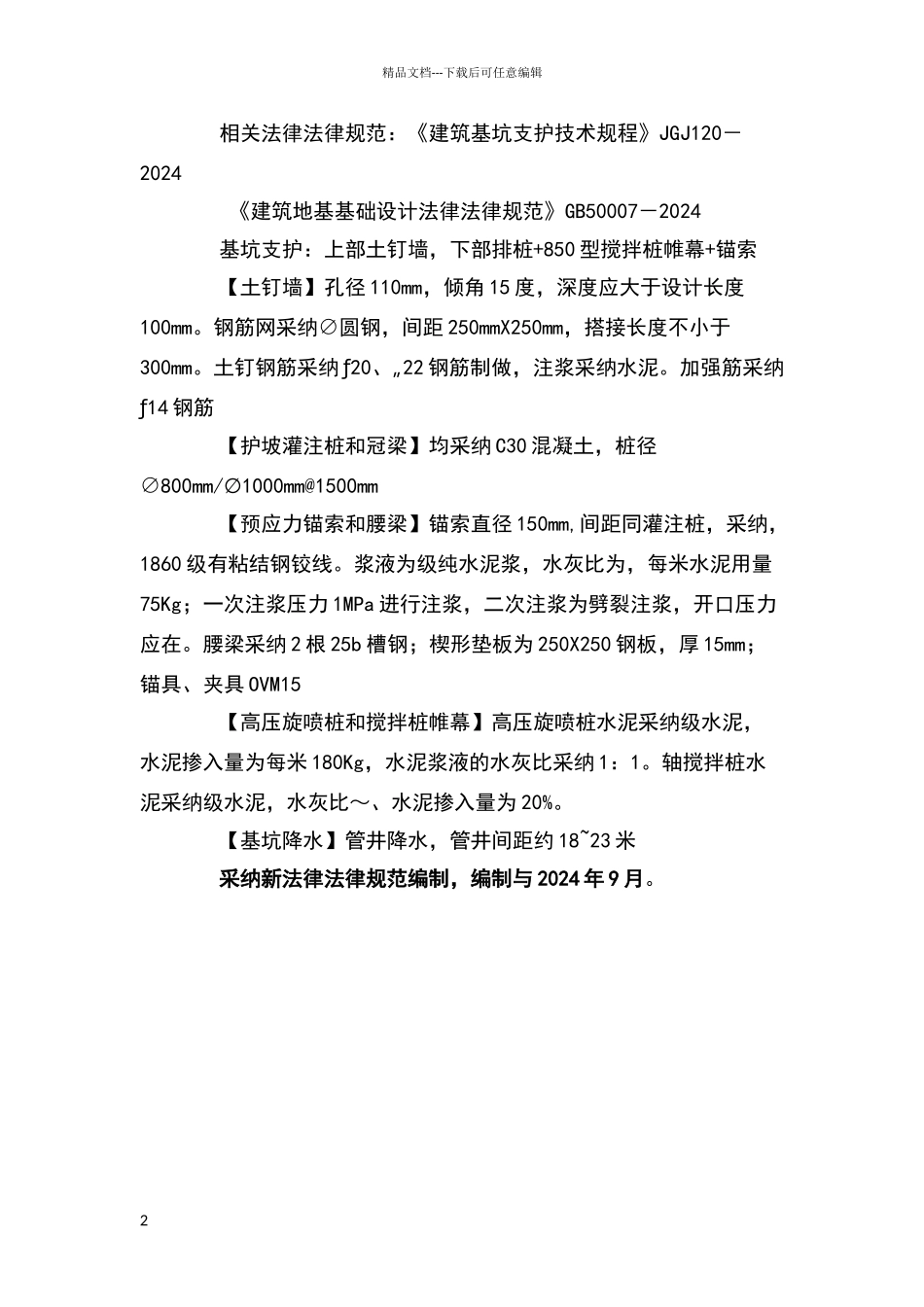

精品文档---下载后可任意编辑地下排桩+预应力锚索基坑支护施工图(新法律法律规范)采纳新法律法律规范设计,经典的案例,图面洁净,有双排桩、坡道、旋喷桩帷幕、土钉等设计详图及降水、监测等,非常值得参考。 资料目录 设计说明(4 张) 基坑周围环境图 护坡灌注桩平面布置图 冠梁平面布置图 预应力锚索平面布置示意图 高压旋喷桩及搅拌桩平面布置图 基坑降水管井平面布置图 基坑变形监测点平面布置示意图 坡道支护立面图 1-1 剖面及护坡桩配筋图 1′-1′剖面及护坡桩配筋图 2-2 剖面及护坡桩配筋图 3-3 剖面及护坡桩配筋图 4-4 剖面及护坡桩配筋图 5-5 立面、剖面图 构造详图(3 张)内容简介基坑开挖深度:米 侧壁安全等级:一级 地下水位:米 1精品文档---下载后可任意编辑 相关法律法律规范:《建筑基坑支护技术规程》JGJ120-2024 《建筑地基基础设计法律法律规范》GB50007-2024 基坑支护:上部土钉墙,下部排桩+850 型搅拌桩帷幕+锚索 【土钉墙】孔径 110mm,倾角 15 度,深度应大于设计长度100mm。钢筋网采纳圆钢,间距∅250mmX250mm,搭接长度不小于300mm。土钉钢筋采纳 20ƒ、„22 钢筋制做,注浆采纳水泥。加强筋采纳14ƒ钢筋 【护坡灌注桩和冠梁】均采纳 C30 混凝土,桩径∅800mm/1000mm@1500mm∅ 【预应力锚索和腰梁】锚索直径 150mm,间距同灌注桩,采纳,1860 级有粘结钢铰线。浆液为级纯水泥浆,水灰比为,每米水泥用量75Kg;一次注浆压力 1MPa 进行注浆,二次注浆为劈裂注浆,开口压力应在。腰梁采纳 2 根 25b 槽钢;楔形垫板为 250X250 钢板,厚 15mm;锚具、夹具 OVM15 【高压旋喷桩和搅拌桩帷幕】高压旋喷桩水泥采纳级水泥,水泥掺入量为每米 180Kg,水泥浆液的水灰比采纳 1:1。轴搅拌桩水泥采纳级水泥,水灰比~、水泥掺入量为 20%。 【基坑降水】管井降水,管井间距约 18~23 米 采纳新法律法律规范编制,编制与 2024 年 9 月。2精品文档---下载后可任意编辑排桩+止水帷幕剖面3精品文档---下载后可任意编辑坡道支护立面图4精品文档---下载后可任意编辑管井降水大样图5精品文档---下载后可任意编辑预应力锚索平面布置示意图6精品文档---下载后可任意编辑高压旋喷桩及搅拌桩止水帷幕平面布置图7精品文档---下载后可任意编辑预应力锚索大样图8
