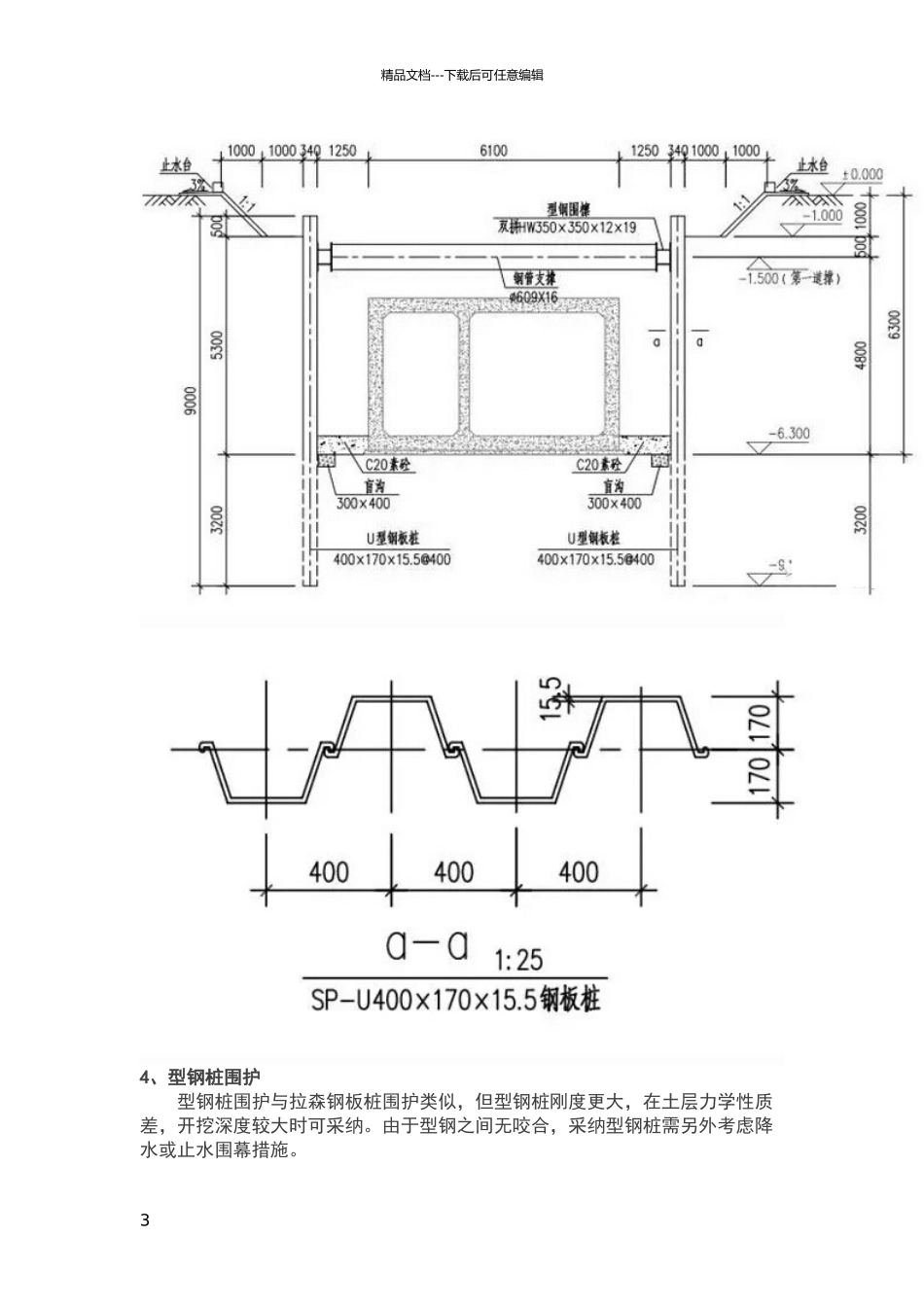

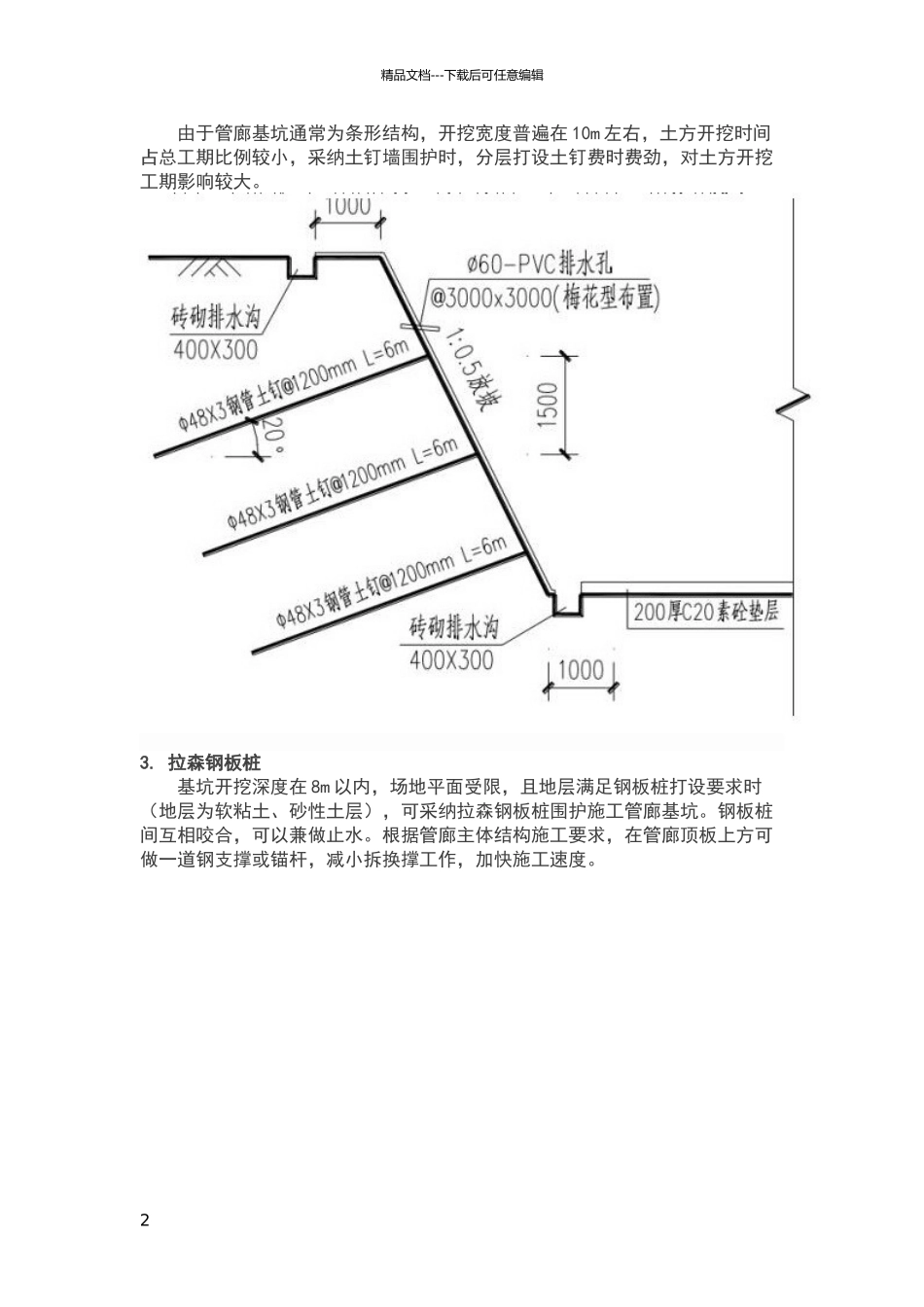

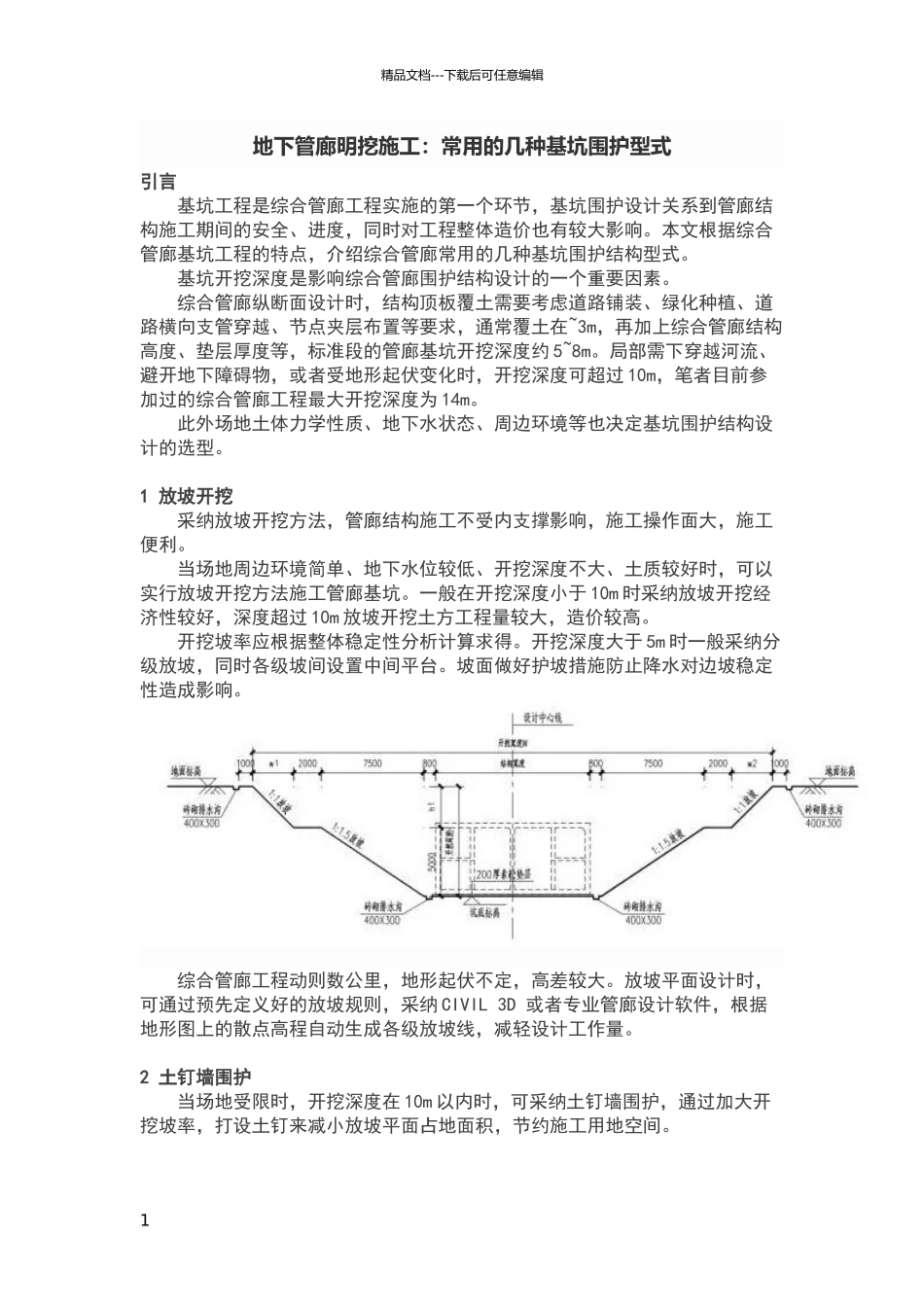

精品文档---下载后可任意编辑地下管廊明挖施工:常用的几种基坑围护型式引言基坑工程是综合管廊工程实施的第一个环节,基坑围护设计关系到管廊结构施工期间的安全、进度,同时对工程整体造价也有较大影响。本文根据综合管廊基坑工程的特点,介绍综合管廊常用的几种基坑围护结构型式。基坑开挖深度是影响综合管廊围护结构设计的一个重要因素。综合管廊纵断面设计时,结构顶板覆土需要考虑道路铺装、绿化种植、道路横向支管穿越、节点夹层布置等要求,通常覆土在~3m,再加上综合管廊结构高度、垫层厚度等,标准段的管廊基坑开挖深度约 5~8m。局部需下穿越河流、避开地下障碍物,或者受地形起伏变化时,开挖深度可超过 10m,笔者目前参加过的综合管廊工程最大开挖深度为 14m。此外场地土体力学性质、地下水状态、周边环境等也决定基坑围护结构设计的选型。 1 放坡开挖采纳放坡开挖方法,管廊结构施工不受内支撑影响,施工操作面大,施工便利。当场地周边环境简单、地下水位较低、开挖深度不大、土质较好时,可以实行放坡开挖方法施工管廊基坑。一般在开挖深度小于 10m 时采纳放坡开挖经济性较好,深度超过 10m 放坡开挖土方工程量较大,造价较高。开挖坡率应根据整体稳定性分析计算求得。开挖深度大于 5m 时一般采纳分级放坡,同时各级坡间设置中间平台。坡面做好护坡措施防止降水对边坡稳定性造成影响。综合管廊工程动则数公里,地形起伏不定,高差较大。放坡平面设计时,可通过预先定义好的放坡规则,采纳 CIVIL 3D 或者专业管廊设计软件,根据地形图上的散点高程自动生成各级放坡线,减轻设计工作量。 2 土钉墙围护当场地受限时,开挖深度在 10m 以内时,可采纳土钉墙围护,通过加大开挖坡率,打设土钉来减小放坡平面占地面积,节约施工用地空间。1精品文档---下载后可任意编辑由于管廊基坑通常为条形结构,开挖宽度普遍在 10m 左右,土方开挖时间占总工期比例较小,采纳土钉墙围护时,分层打设土钉费时费劲,对土方开挖工期影响较大。3. 拉森钢板桩基坑开挖深度在 8m 以内,场地平面受限,且地层满足钢板桩打设要求时(地层为软粘土、砂性土层),可采纳拉森钢板桩围护施工管廊基坑。钢板桩间互相咬合,可以兼做止水。根据管廊主体结构施工要求,在管廊顶板上方可做一道钢支撑或锚杆,减小拆换撑工作,加快施工速度。2精品文档---下载后可任意编辑4、型钢桩围护型钢桩围护与拉森钢板桩围护类似,但型钢桩刚度更大,在土层...
