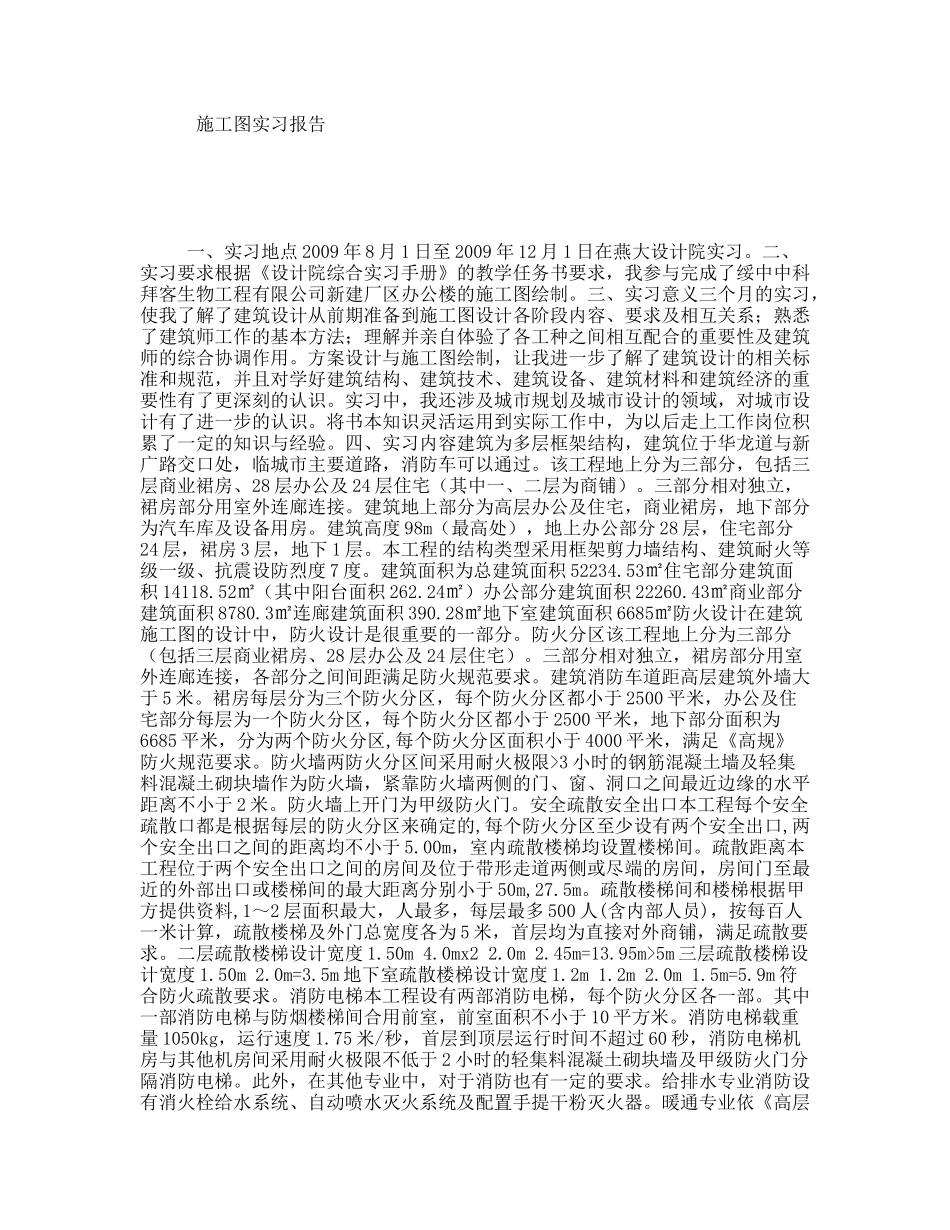

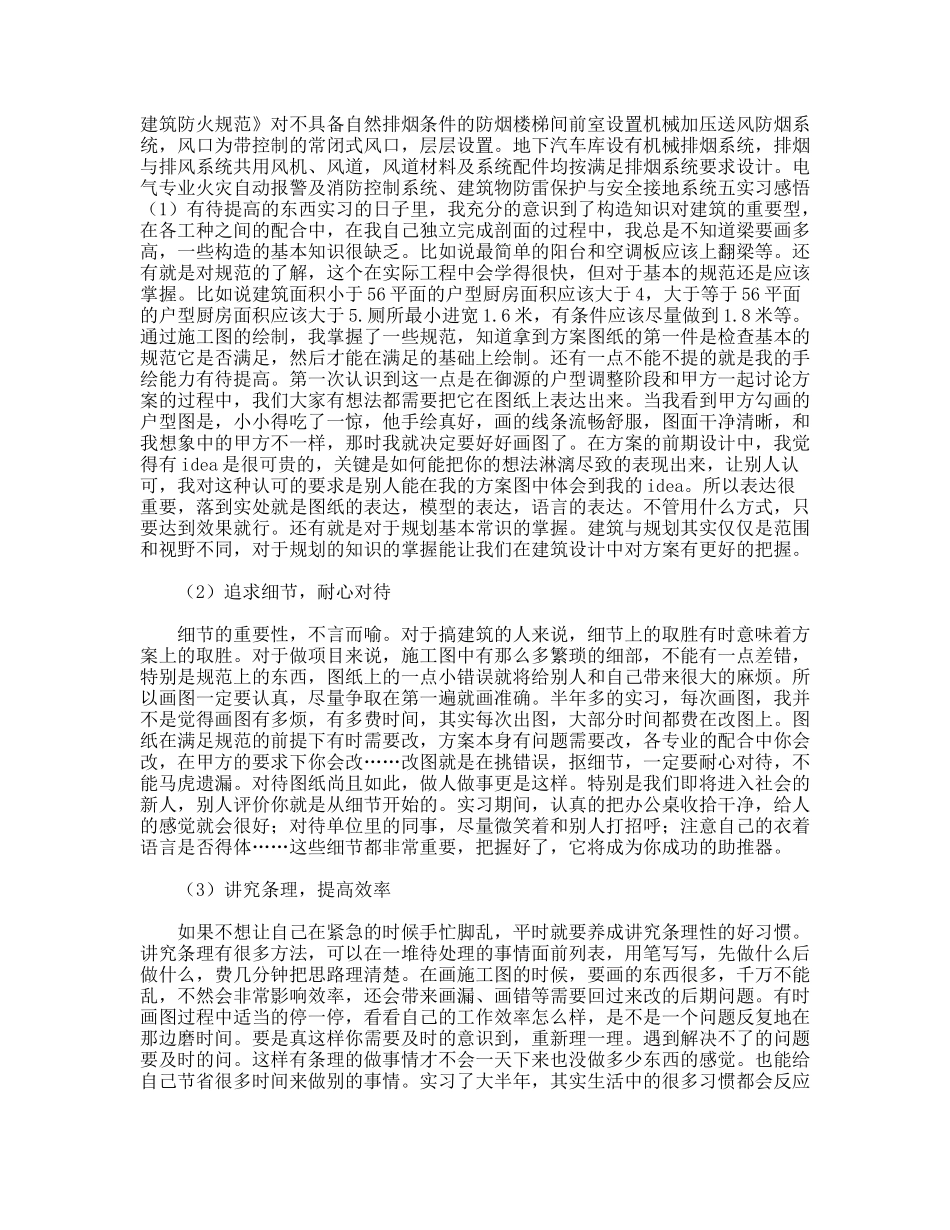

施工图实习报告一、实习地点2009年8月1日至2009年12月1日在燕大设计院实习。二、实习要求根据《设计院综合实习手册》的教学任务书要求，我参与完成了绥中中科拜客生物工程有限公司新建厂区办公楼的施工图绘制。三、实习意义三个月的实习，使我了解了建筑设计从前期准备到施工图设计各阶段内容、要求及相互关系；熟悉了建筑师工作的基本方法；理解并亲自体验了各工种之间相互配合的重要性及建筑师的综合协调作用。方案设计与施工图绘制，让我进一步了解了建筑设计的相关标准和规范，并且对学好建筑结构、建筑技术、建筑设备、建筑材料和建筑经济的重要性有了更深刻的认识。实习中，我还涉及城市规划及城市设计的领域，对城市设计有了进一步的认识。将书本知识灵活运用到实际工作中，为以后走上工作岗位积累了一定的知识与经验。四、实习内容建筑为多层框架结构，建筑位于华龙道与新广路交口处，临城市主要道路，消防车可以通过。该工程地上分为三部分，包括三层商业裙房、28层办公及24层住宅（其中一、二层为商铺）。三部分相对独立，裙房部分用室外连廊连接。建筑地上部分为高层办公及住宅，商业裙房，地下部分为汽车库及设备用房。建筑高度98m（最高处），地上办公部分28层，住宅部分24层，裙房3层，地下1层。本工程的结构类型采用框架剪力墙结构、建筑耐火等级一级、抗震设防烈度7度。建筑面积为总建筑面积52234.53㎡住宅部分建筑面积14118.52㎡（其中阳台面积262.24㎡）办公部分建筑面积22260.43㎡商业部分建筑面积8780.3㎡连廊建筑面积390.28㎡地下室建筑面积6685㎡防火设计在建筑施工图的设计中，防火设计是很重要的一部分。防火分区该工程地上分为三部分（包括三层商业裙房、28层办公及24层住宅）。三部分相对独立，裙房部分用室外连廊连接，各部分之间间距满足防火规范要求。建筑消防车道距高层建筑外墙大于5米。裙房每层分为三个防火分区，每个防火分区都小于2500平米，办公及住宅部分每层为一个防火分区，每个防火分区都小于2500平米，地下部分面积为6685平米，分为两个防火分区,每个防火分区面积小于4000平米，满足《高规》防火规范要求。防火墙两防火分区间采用耐火极限>3小时的钢筋混凝土墙及轻集料混凝土砌块墙作为防火墙，紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不小于2米。防火墙上开门为甲级防火门。安全疏散安全出口本工程每个安全疏散口都是根据每层的防火分区来确定的,每个防火分区至少设有两个安全出口,两个安全出口之间的距离均不小于5.00m，室内疏散楼梯均设置楼梯间。疏散距离本工程位于两个安全出口之间的房间及位于带形走道两侧或尽端的房间，房间门至最近的外部出口或楼梯间的最大距离分别小于50m,27.5m。疏散楼梯间和楼梯根据甲方提供资料,1～2层面积最大，人最多，每层最多500人(含内部人员)，按每百人一米计算，疏散楼梯及外门总宽度各为5米，首层均为直接对外商铺，满足疏散要求。二层疏散楼梯设计宽度1.50m4.0mx22.0m2.45m=13.95m>5m三层疏散楼梯设计宽度1.50m2.0m=3.5m地下室疏散楼梯设计宽度1.2m1.2m2.0m1.5m=5.9m符合防火疏散要求。消防电梯本工程设有两部消防电梯，每个防火分区各一部。其中一部消防电梯与防烟楼梯间合用前室，前室面积不小于10平方米。消防电梯载重量1050kg，运行速度1.75米/秒，首层到顶层运行时间不超过60秒，消防电梯机房与其他机房间采用耐火极限不低于2小时的轻集料混凝土砌块墙及甲级防火门分隔消防电梯。此外，在其他专业中，对于消防也有一定的要求。给排水专业消防设有消火栓给水系统、自动喷水灭火系统及配置手提干粉灭火器。暖通专业依《高层建筑防火规范》对不具备自然排烟条件的防烟楼梯间前室设置机械加压送风防烟系统，风口为带控制的常闭式风口，层层设置。地下汽车库设有机械排烟系统，排烟与排风系统共用风机、风道，风道材料及系统配件均按满足排烟系统要求设计。电气专业火灾自动报警及消防控制系统、建筑物防雷保护与安全接地系统五实习感悟（1）有待提高的东西实习的日子里，我充分的意识到了构造知识对建筑的重要型，在各工种之间的配合中，在我自己独立完成剖面的过程中，我总是不知道...
