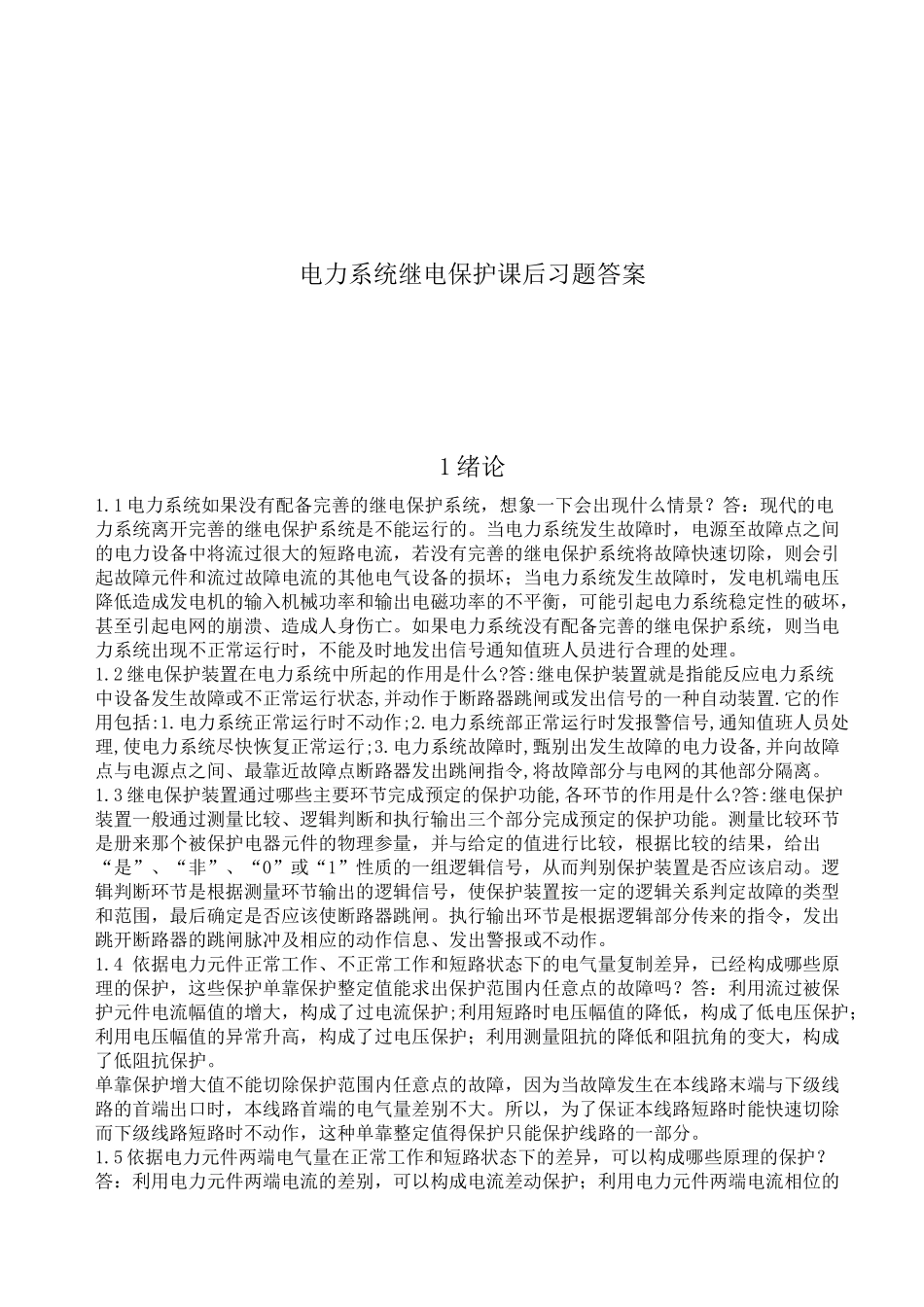

电力系统继电保护课后习题答案1 绪论1
1 电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景
答：现代的电力系统离开完善的继电保护系统是不能运行的
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理
2 继电保护装置在电力系统中所起的作用是什么
答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置
它的作用包括:1
电力系统正常运行时不动作;2
电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3
电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离
3 继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么
答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作
4 依据电力元件正常工作、不正常工作和
