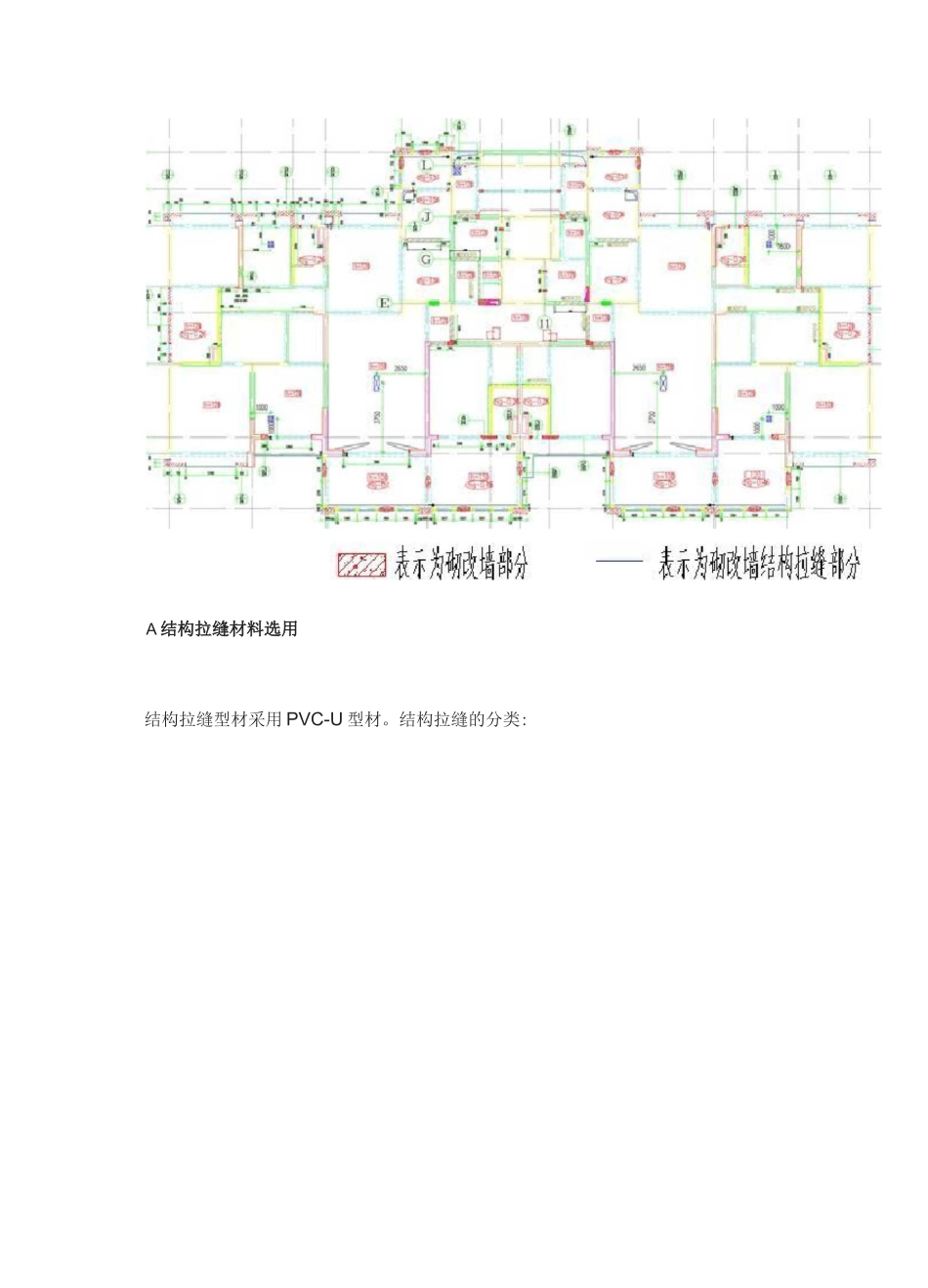

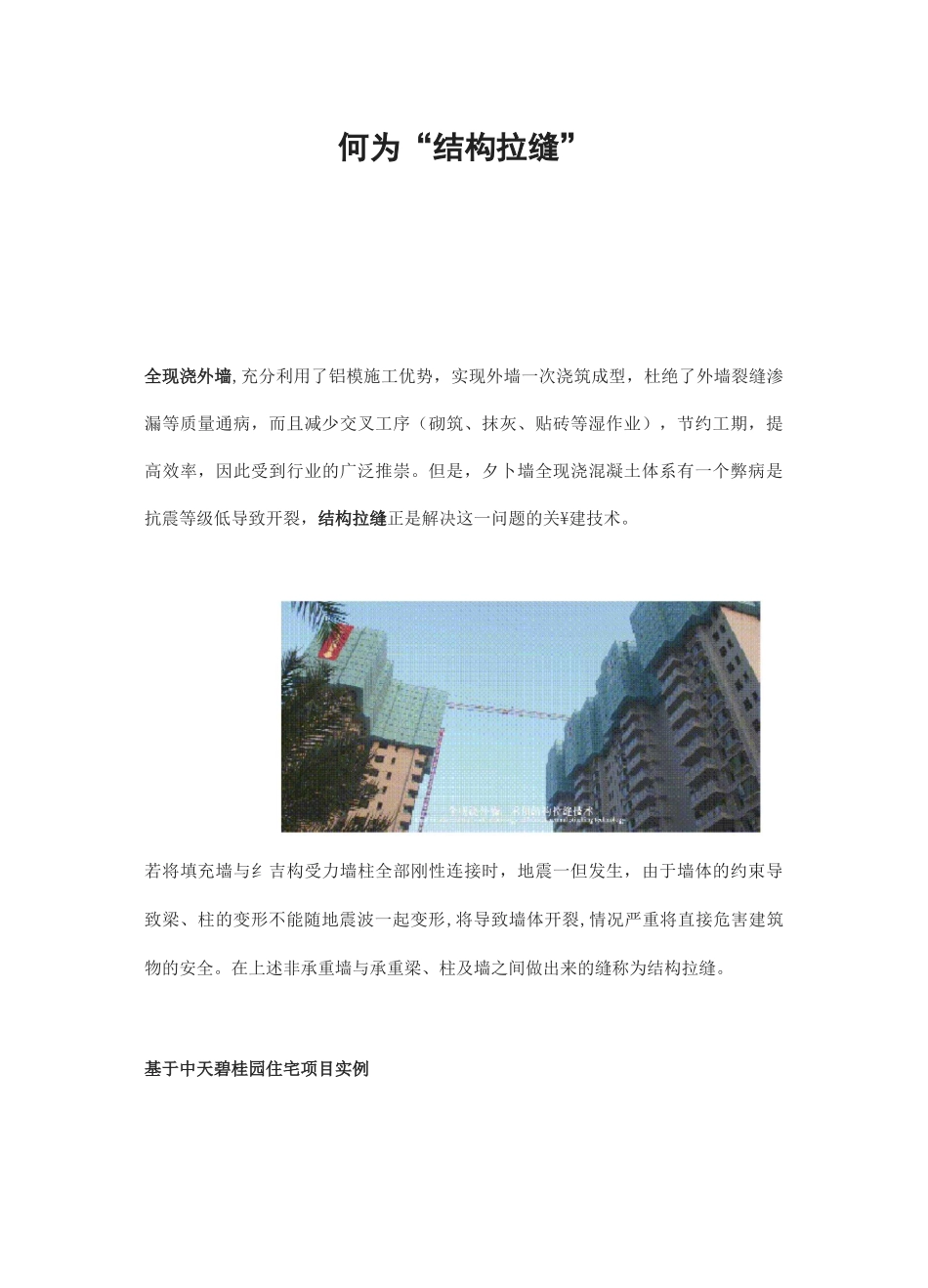

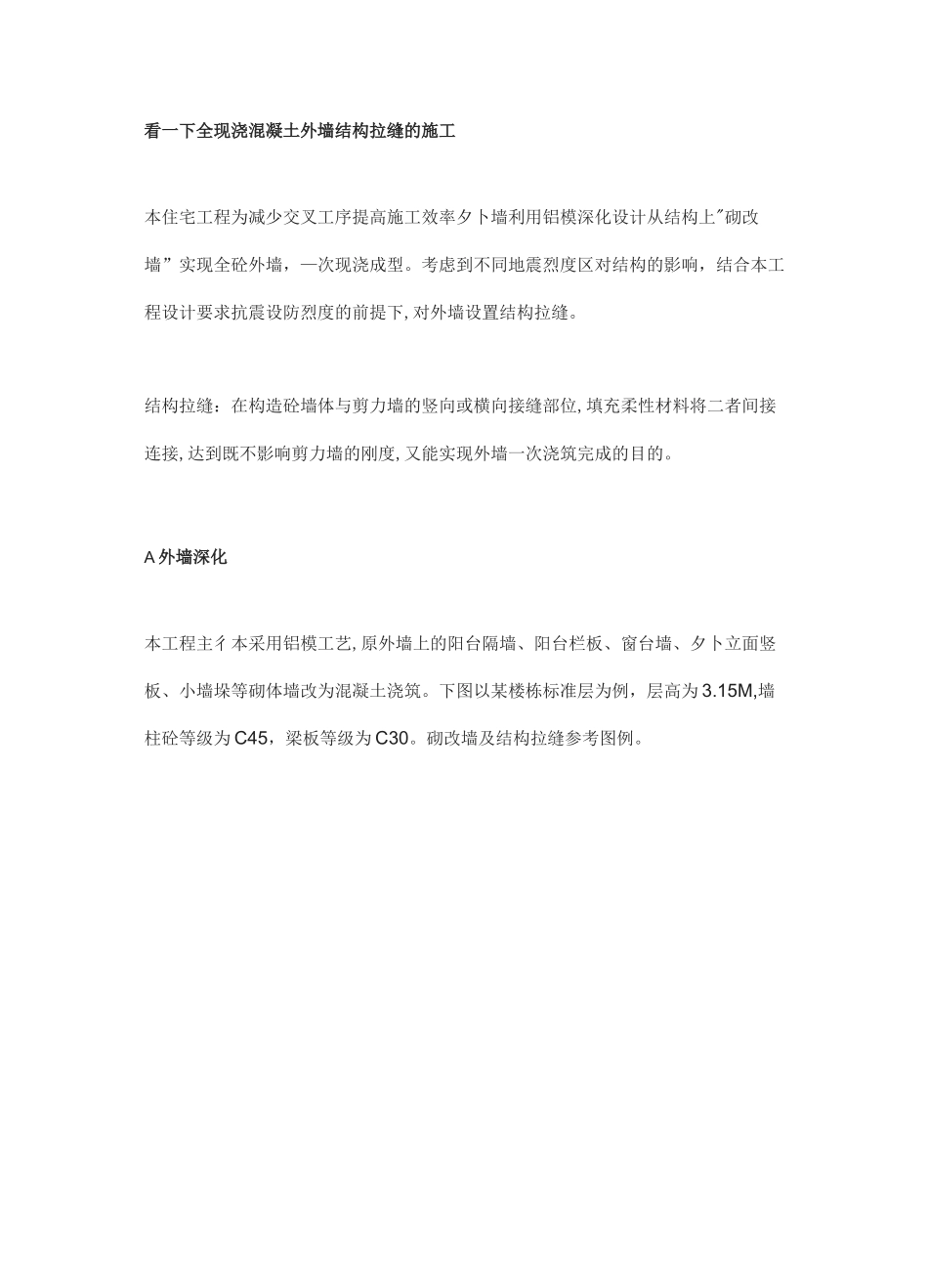

何为“结构拉缝”全现浇外墙,充分利用了铝模施工优势，实现外墙一次浇筑成型，杜绝了外墙裂缝渗漏等质量通病，而且减少交叉工序（砌筑、抹灰、贴砖等湿作业），节约工期，提高效率，因此受到行业的广泛推崇。但是，夕卜墙全现浇混凝土体系有一个弊病是抗震等级低导致开裂，结构拉缝正是解决这一问题的关¥建技术。若将填充墙与纟吉构受力墙柱全部刚性连接时，地震一但发生，由于墙体的约束导致梁、柱的变形不能随地震波一起变形,将导致墙体开裂,情况严重将直接危害建筑物的安全。在上述非承重墙与承重梁、柱及墙之间做出来的缝称为结构拉缝。基于中天碧桂园住宅项目实例看一下全现浇混凝土外墙结构拉缝的施工本住宅工程为减少交叉工序提高施工效率夕卜墙利用铝模深化设计从结构上"砌改墙”实现全砼外墙，—次现浇成型。考虑到不同地震烈度区对结构的影响，结合本工程设计要求抗震设防烈度的前提下,对外墙设置结构拉缝。结构拉缝：在构造砼墙体与剪力墙的竖向或横向接缝部位,填充柔性材料将二者间接连接,达到既不影响剪力墙的刚度,又能实现外墙一次浇筑完成的目的。A 外墙深化本工程主彳本采用铝模工艺,原外墙上的阳台隔墙、阳台栏板、窗台墙、夕卜立面竖板、小墙垛等砌体墙改为混凝土浇筑。下图以某楼栋标准层为例，层高为 3.15M,墙柱砼等级为 C45，梁板等级为 C30。砌改墙及结构拉缝参考图例。A 结构拉缝材料选用结构拉缝型材采用 PVC-U 型材。结构拉缝的分类:竖向拉缝及横向拉缝宽均选用 200MM 宽，竖向拉缝长度为底板到梁底的高度，横向长度为砌彳本纟吉构长度。A 施工工艺工艺流程：主彳本结构安装-构造墙柱钢筋安装-拉缝材料固定安装-模板安装-砼浇筑结构拉缝安装前要仔细核对施工图，不能漏放，且水平拉缝方向不能放反，且-定要在合模前对结构拉缝材料安装质量进行验收。拉缝材料固定安装示意:ms\IJ媒w骰国坚黜归叵型-CNVrnI[Ol?XOO®A3:横向结构拉缝安装;在混凝土初凝前安装横向拉缝板，使拉缝板与混凝土粘接密实，未密实区域使用抹平工具推送混凝土填充实；禁止横向拉缝板在混凝土凝固后安装结构拉缝的安装标准:[2亞■M拉飪五商圉四州蝎电辆帕细不刼牝斛it・鮎肆利时•-站袖朋・BT 鸭利砒 liL^S 引畝疑址械电©務料诂朴霧辭槌弟锻勒M 科珂航宓畑気綁賺昌服秦⑪ 脯附斛耳触騒鼬何酬胡财勺期眦釉汕酬构吃眼師鼻就游-或片肘脱.拉議平西當四g 鮎・M■CIM•■•・・・）申・
