钻孔桩施工技术交底

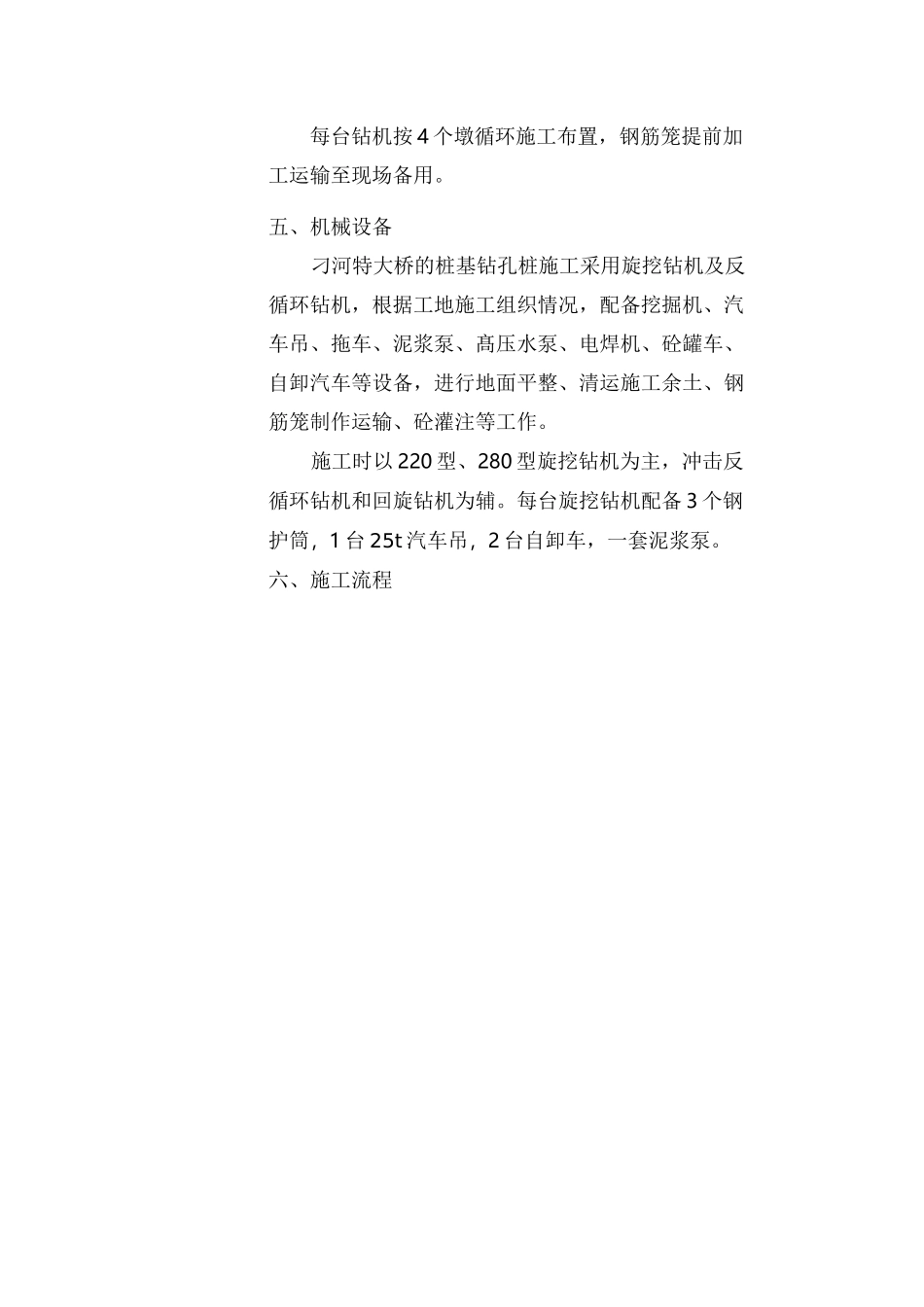

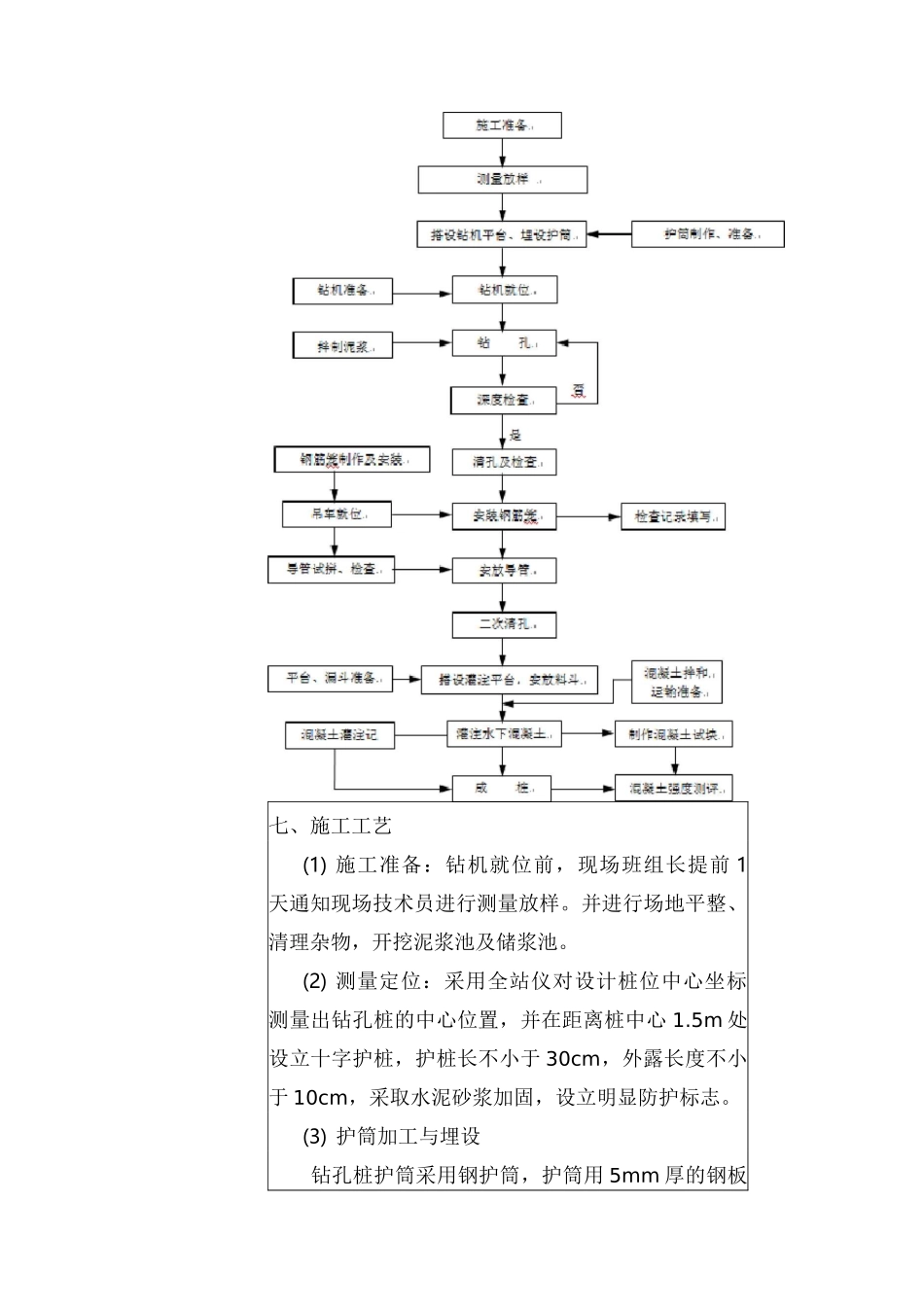

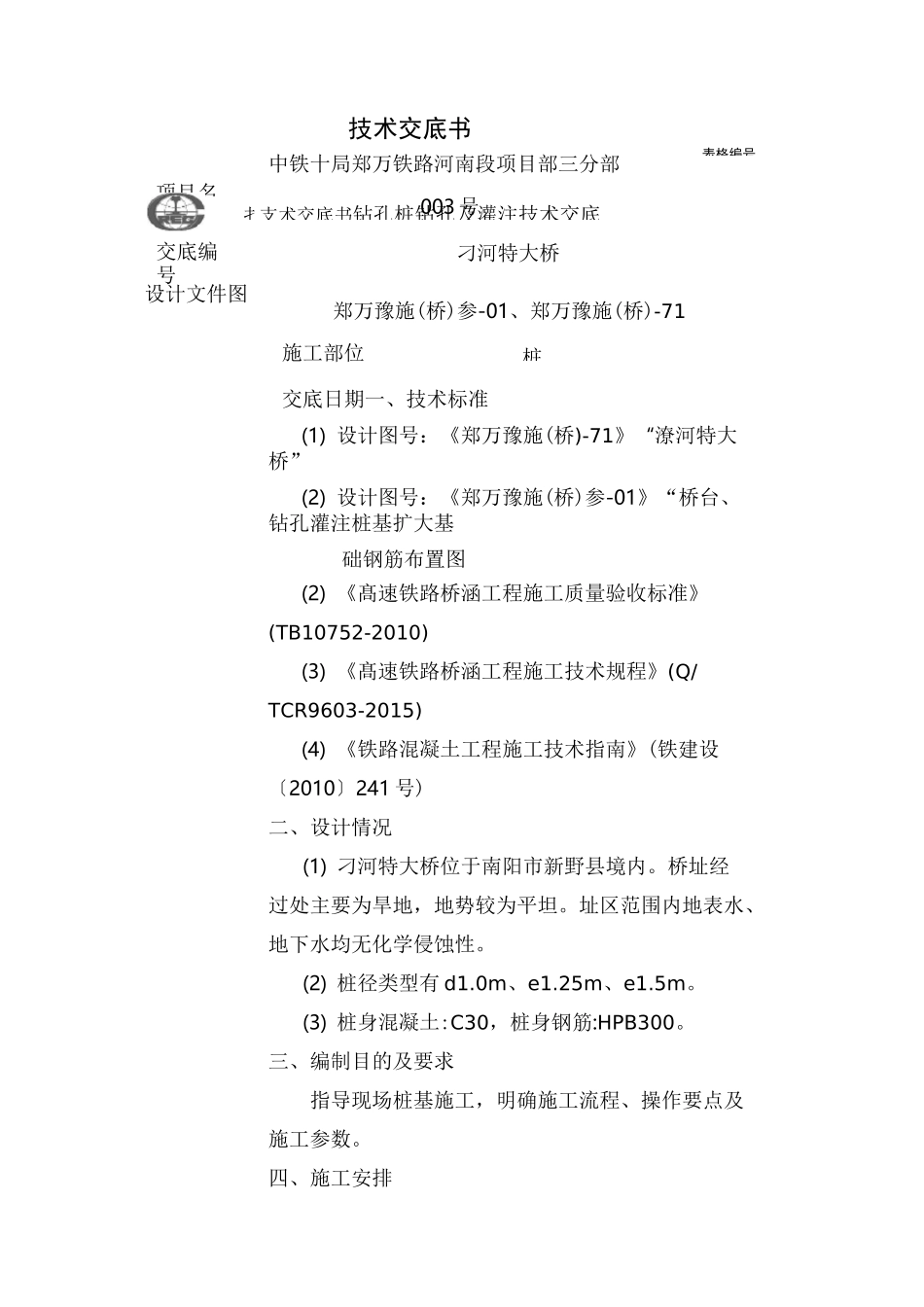

扌支术交底书钻孔桩钻孔及灌注技术交底表格编号项目名交底编号桩技术交底书中铁十局郑万铁路河南段项目部三分部003 号刁河特大桥施工部位交底日期一、技术标准(1) 设计图号：《郑万豫施(桥)-71》“潦河特大桥”(2) 设计图号：《郑万豫施(桥)参-01》“桥台、钻孔灌注桩基扩大基础钢筋布置图(2) 《髙速铁路桥涵工程施工质量验收标准》(TB10752-2010)(3) 《髙速铁路桥涵工程施工技术规程》(Q/TCR9603-2015)(4) 《铁路混凝土工程施工技术指南》(铁建设〔2010〕241 号)二、设计情况(1) 刁河特大桥位于南阳市新野县境内。桥址经过处主要为旱地，地势较为平坦。址区范围内地表水、地下水均无化学侵蚀性。(2) 桩径类型有 d1.0m、e1.25m、e1.5m。(3) 桩身混凝土:C30，桩身钢筋:HPB300。三、编制目的及要求指导现场桩基施工，明确施工流程、操作要点及施工参数。四、施工安排设计文件图郑万豫施(桥)参-01、郑万豫施(桥)-71每台钻机按 4 个墩循环施工布置，钢筋笼提前加工运输至现场备用。五、机械设备刁河特大桥的桩基钻孔桩施工采用旋挖钻机及反循环钻机，根据工地施工组织情况，配备挖掘机、汽车吊、拖车、泥浆泵、髙压水泵、电焊机、砼罐车、自卸汽车等设备，进行地面平整、清运施工余土、钢筋笼制作运输、砼灌注等工作。施工时以 220 型、280 型旋挖钻机为主，冲击反循环钻机和回旋钻机为辅。每台旋挖钻机配备 3 个钢护筒，1 台 25t 汽车吊，2 台自卸车，一套泥浆泵。六、施工流程七、施工工艺(1) 施工准备：钻机就位前，现场班组长提前 1天通知现场技术员进行测量放样。并进行场地平整、清理杂物，开挖泥浆池及储浆池。(2) 测量定位：采用全站仪对设计桩位中心坐标测量出钻孔桩的中心位置，并在距离桩中心 1.5m 处设立十字护桩，护桩长不小于 30cm，外露长度不小于 10cm，采取水泥砂浆加固，设立明显防护标志。(3) 护筒加工与埋设钻孔桩护筒采用钢护筒，护筒用 5mm 厚的钢板制作，护筒长 2m，如遇软基地段时，加长至 3m。其内径大于设计桩径 0.2m。利用人工配合汽车吊机埋设。根据护桩采用十字交汇的方法控制护筒的中心，钢护筒埋设时要求竖直，且定位准确，其顶面中心位置偏差不大于 5cm，倾斜度不大于 1%。护筒采用就地挖埋法设置，护筒外周回填粘土夯实。护筒的埋深。能有效地保证护筒在整个钻孔桩施工中的稳定，尽可能将护筒埋置在较坚硬密实的土层中至少 0.5m，并根据钻进和地质情况适当跟进护筒，护筒顶要...
