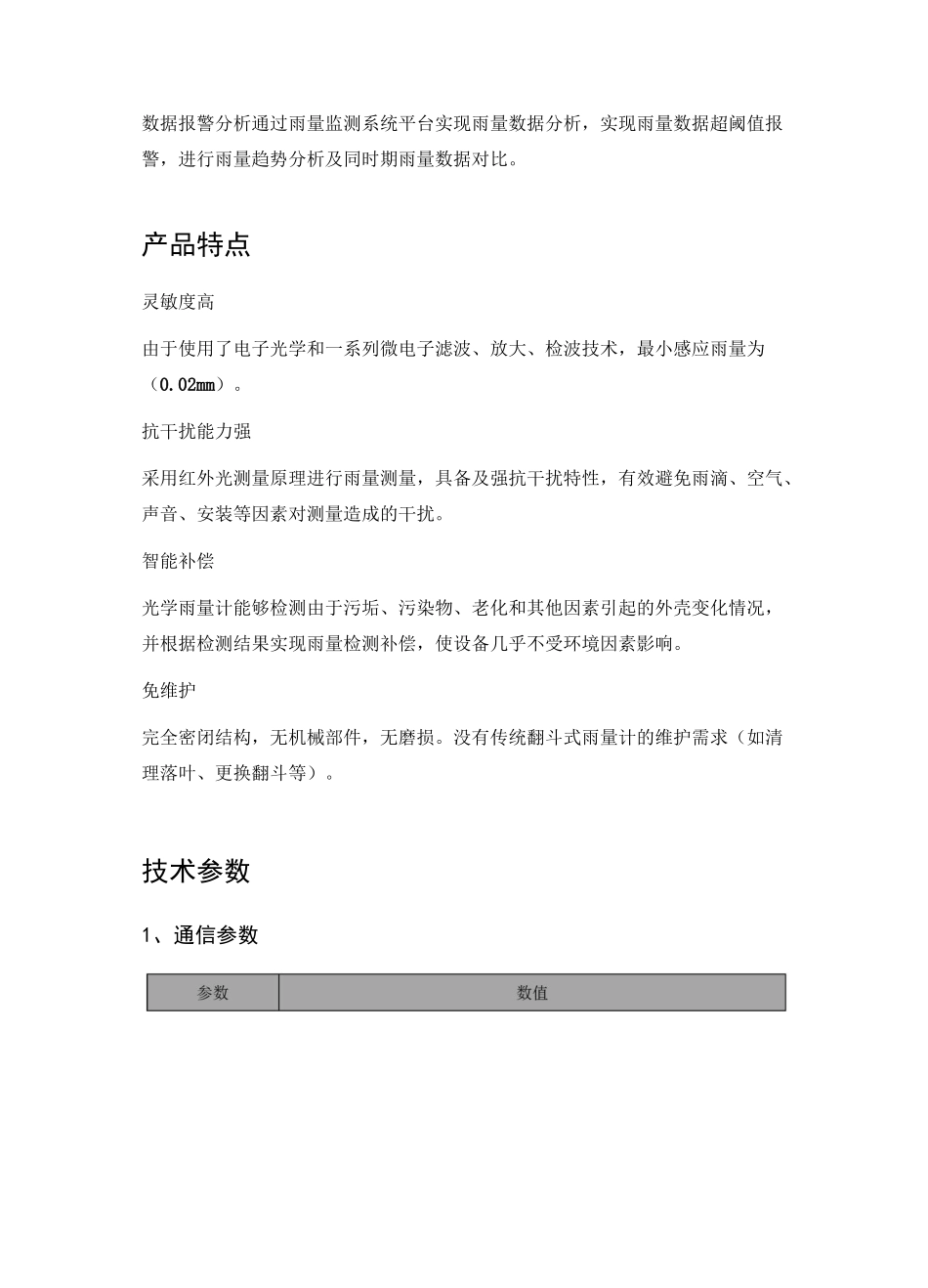

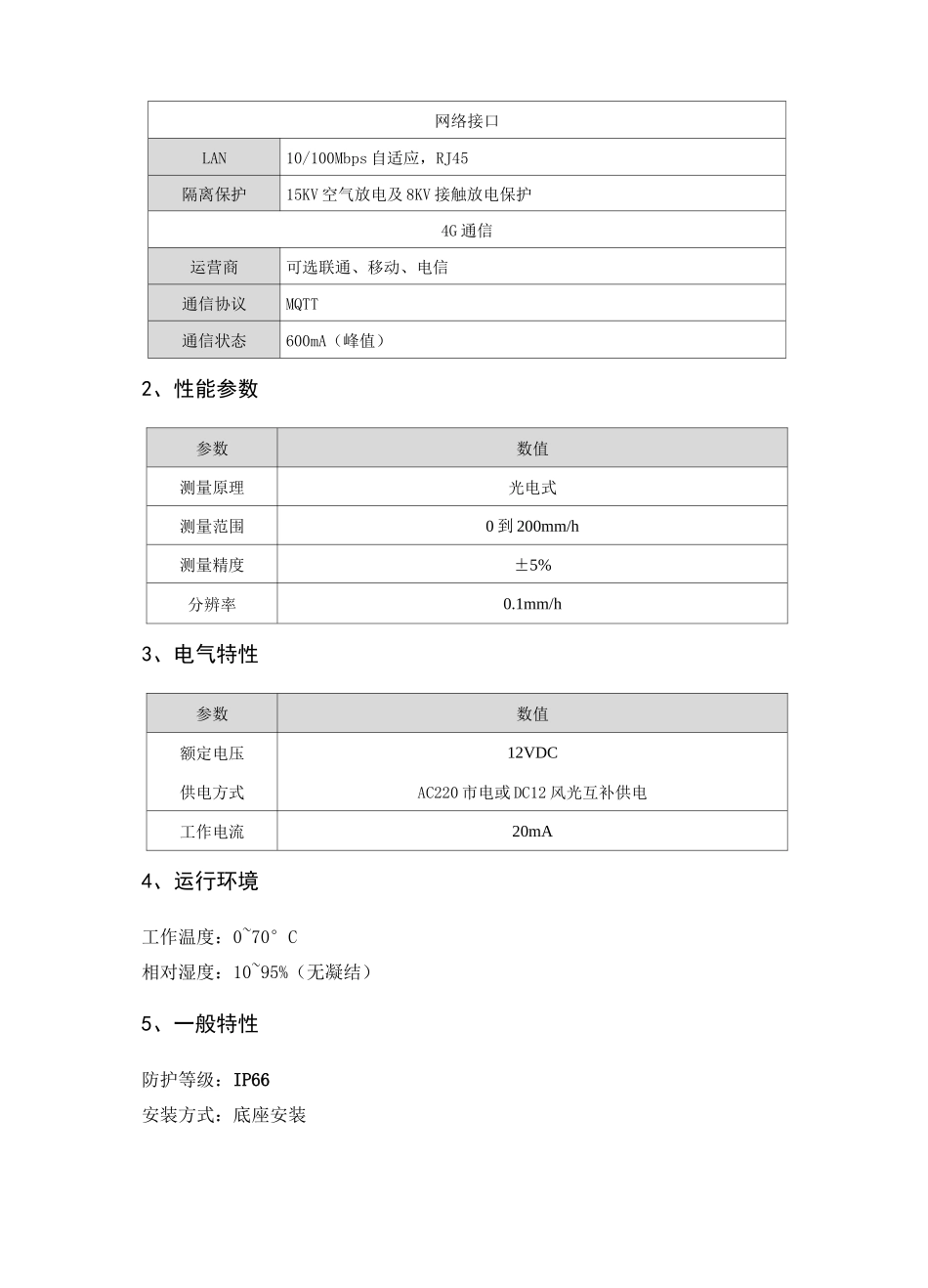

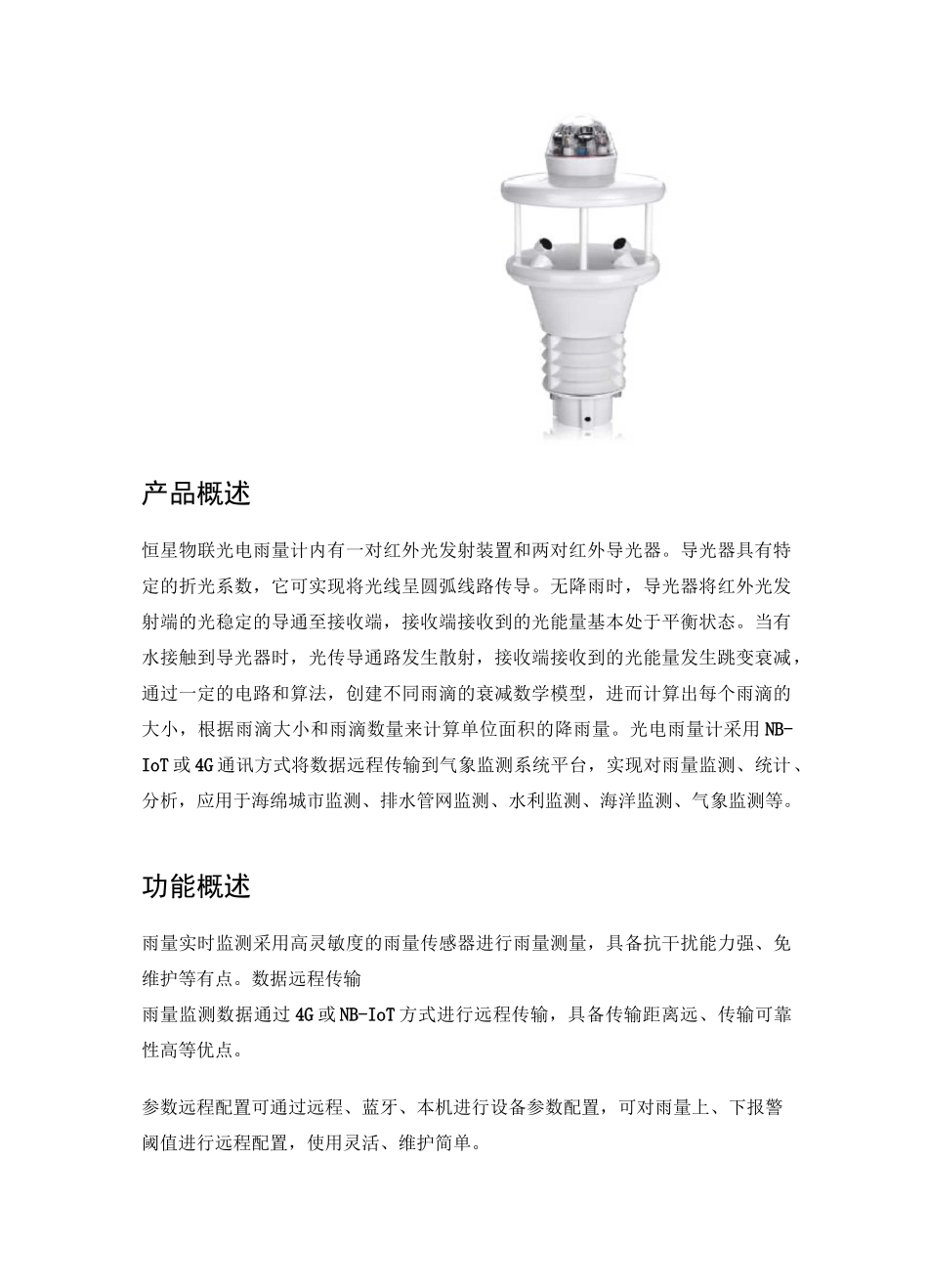

产品概述恒星物联光电雨量计内有一对红外光发射装置和两对红外导光器。导光器具有特定的折光系数,它可实现将光线呈圆弧线路传导。无降雨时,导光器将红外光发射端的光稳定的导通至接收端,接收端接收到的光能量基本处于平衡状态。当有水接触到导光器时,光传导通路发生散射,接收端接收到的光能量发生跳变衰减,通过一定的电路和算法,创建不同雨滴的衰减数学模型,进而计算出每个雨滴的大小,根据雨滴大小和雨滴数量来计算单位面积的降雨量。光电雨量计采用 NB-IoT 或 4G 通讯方式将数据远程传输到气象监测系统平台,实现对雨量监测、统计、分析,应用于海绵城市监测、排水管网监测、水利监测、海洋监测、气象监测等。功能概述雨量实时监测采用高灵敏度的雨量传感器进行雨量测量,具备抗干扰能力强、免维护等有点。数据远程传输雨量监测数据通过 4G 或 NB-IoT 方式进行远程传输,具备传输距离远、传输可靠性高等优点。参数远程配置可通过远程、蓝牙、本机进行设备参数配置,可对雨量上、下报警阈值进行远程配置,使用灵活、维护简单。数据报警分析通过雨量监测系统平台实现雨量数据分析,实现雨量数据超阈值报警,进行雨量趋势分析及同时期雨量数据对比。产品特点灵敏度高由于使用了电子光学和一系列微电子滤波、放大、检波技术,最小感应雨量为(0.02mm)。抗干扰能力强采用红外光测量原理进行雨量测量,具备及强抗干扰特性,有效避免雨滴、空气、声音、安装等因素对测量造成的干扰。智能补偿光学雨量计能够检测由于污垢、污染物、老化和其他因素引起的外壳变化情况,并根据检测结果实现雨量检测补偿,使设备几乎不受环境因素影响。免维护完全密闭结构,无机械部件,无磨损。没有传统翻斗式雨量计的维护需求(如清理落叶、更换翻斗等)。技术参数1、通信参数网络接口LAN10/100Mbps 自适应,RJ45隔离保护15KV 空气放电及 8KV 接触放电保护4G 通信运营商可选联通、移动、电信通信协议MQTT通信状态600mA(峰值)2、性能参数参数数值测量原理光电式测量范围0 到 200mm/h测量精度±5%分辨率0.1mm/h3、电气特性参数数值额定电压12VDC供电方式AC220 市电或 DC12 风光互补供电工作电流20mA4、运行环境工作温度:0~70°C相对湿度:10~95%(无凝结)5、一般特性防护等级:IP66安装方式:底座安装应用示意图m*HE砒、IlIlf4>lfSm*I^JHILH%a*■■*»iduMif■ih基I;-l.光电肃母计AlWia 计光电币峑计比电帀 2 计11 佶巫松西倍雎角况冈_W...
