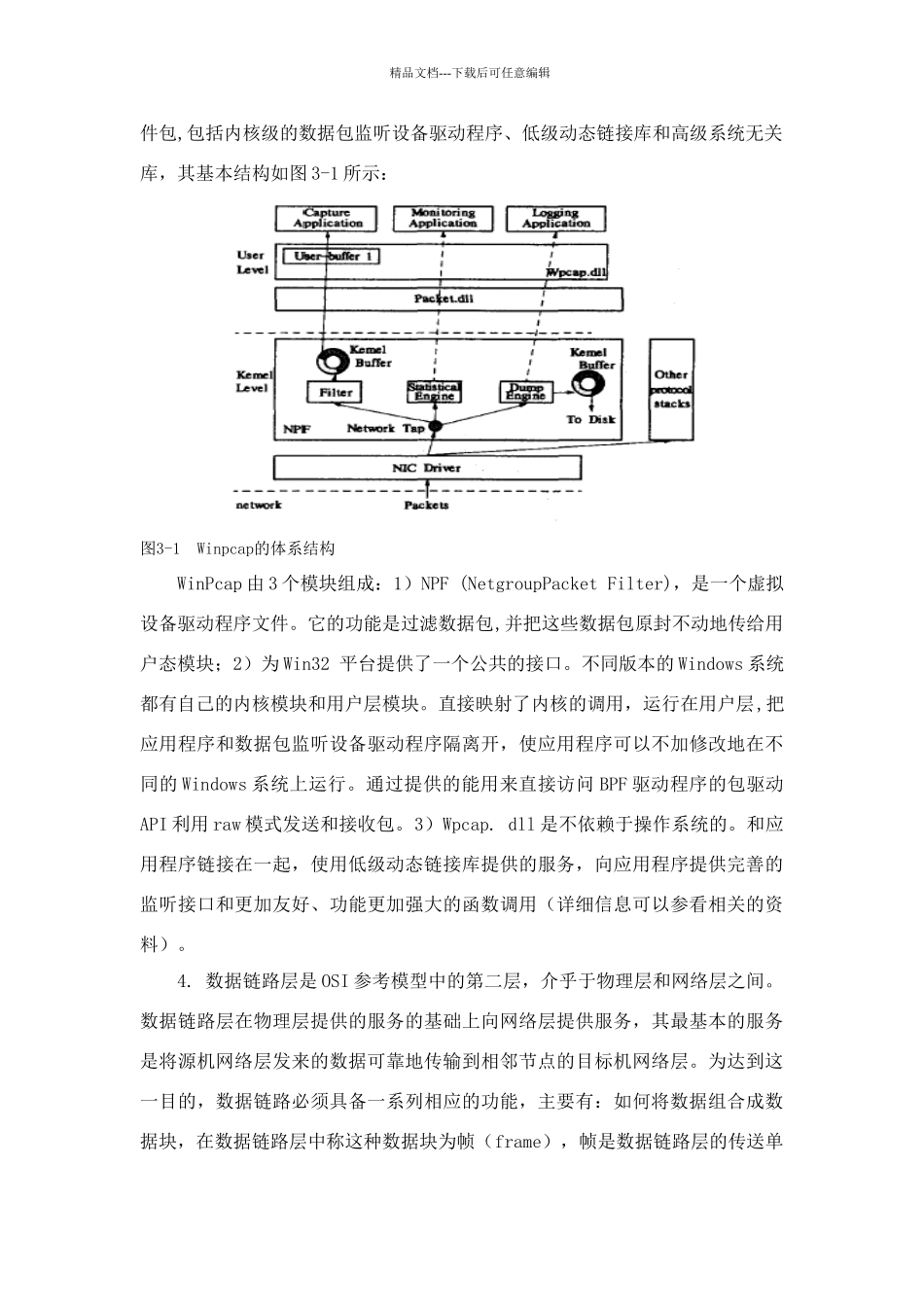

精品文档---下载后可任意编辑实验 3 分析 MAC 帧格式 实验目的1．了解 MAC 帧首部的格式；2．理解 MAC 帧固定部分的各字段含义；3．根据 MAC 帧的内容确定是单播，广播。 实验设备Winpcap、Wireshark 等软件工具 相关背景1．据包捕获的原理：为了进行数据包,网卡必须被设置为混杂模式。在现实的网络环境中,存在着许多共享式的以太网络。这些以太网是通过 Hub 连接起来的总线网络。在这种拓扑结构的网络中,任何两台计算机进行通信的时候,它们之间交换的报文全部会通过 Hub 进行转发,而 Hub 以广播的方式进行转发,网络中所有的计算机都会收到这个报文,不过只有目的机器会进行后续处理,而其它机器简单的将报文丢弃。目的机器是指自身 MAC 地址与消息中指定的目的MAC 地址相匹配的计算机。网络监听的主要原理就是利用这些原本要被丢弃的报文,对它们进行全面的分析,这样就可以得到整个网络中信息的现状。2．Tcpdump 的简单介绍：Tcpdump 是 Unix 平台下的捕获数据包的一个架构。Tcpdump 最初有美国加利福尼亚大学的伯克利分校洛仑兹实验室的 Van Jcaobson、Craig Leres 和 Steve McCanne 共同开发完成，它可以收集网上的IP 数据包文，并用来分析网络可能存在的问题。现在，Tcpdump 已被移植到几乎 所 有 的UNIX系 统 上 ， 如 ： HP-UX 、 SCO UNIX 、 SGI Irix、SunOS、Mach、Linux 和 FreeBSD 等等。更为重要的是 Tcpdump 是一个公开源代码和输出文件格式的软件，我们可以在 Tcpdunp 的基础上进行改进，加入辅助分析的功能，增强其网络分析能力。（详细信息可以参看相关的资料）。3．Winpcap 的简单介绍： WinPcap 是由意大利 Fulvio Risso 和 Loris Degioanni 等人提出并实现的应用于 Win32 平台的数据包捕获与分析的一种软精品文档---下载后可任意编辑件包,包括内核级的数据包监听设备驱动程序、低级动态链接库和高级系统无关库，其基本结构如图 3-1 所示：图3-1 Winpcap的体系结构WinPcap 由 3 个模块组成：1）NPF (NetgroupPacket Filter)，是一个虚拟设备驱动程序文件。它的功能是过滤数据包,并把这些数据包原封不动地传给用户态模块；2）为 Win32 平台提供了一个公共的接口。不同版本的 Windows 系统都有自己的内核模块和用户层模块。直接映射了内核的调用，运行在用户层,把应用程序和数据包监听设备驱动程序隔离开，使应用程序可以不加修改地在不同的 Win...
