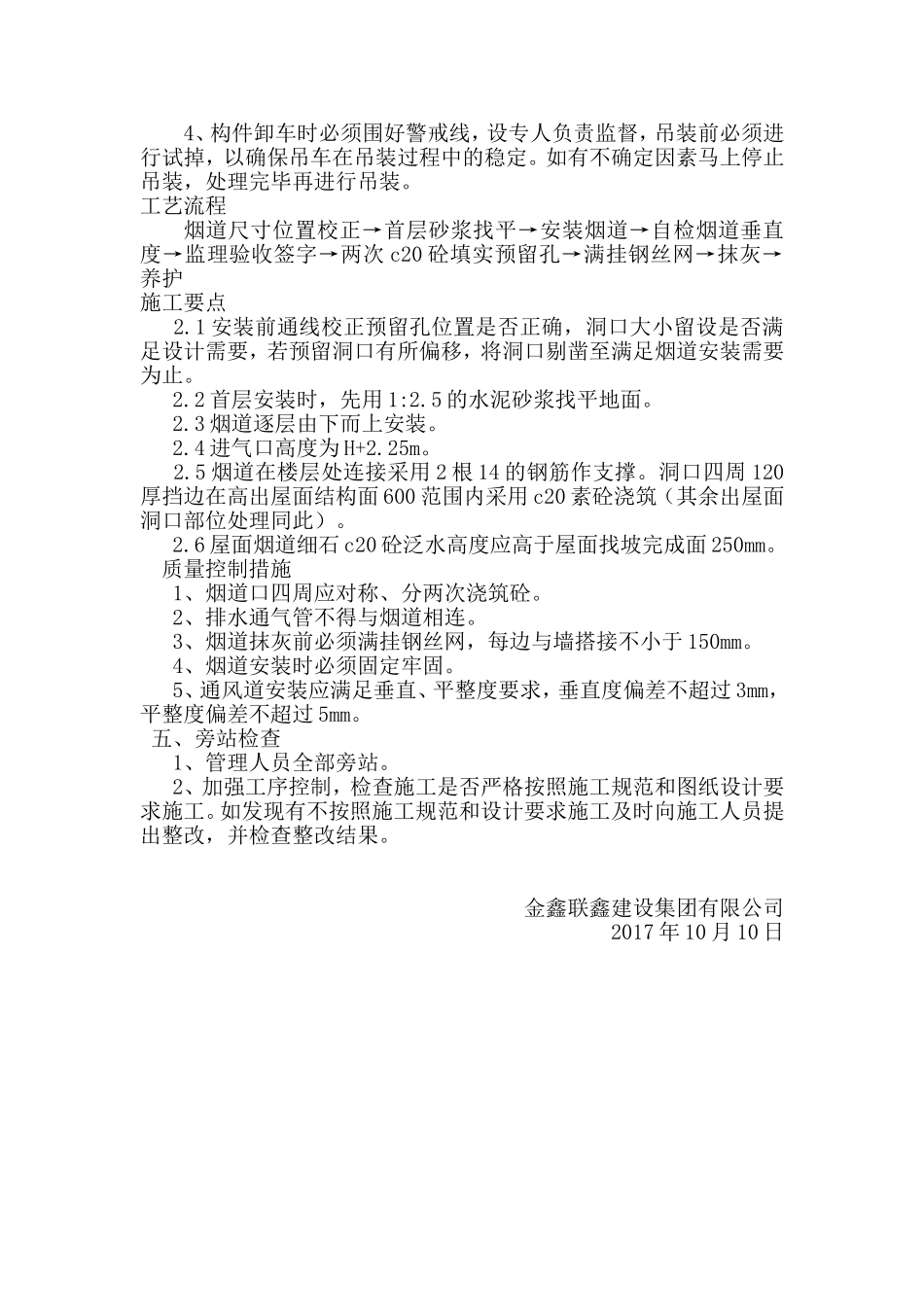

成品排气烟道施工方案二、编制依据：1、厨房及卫生间选用插口式住宅排烟气道，详02J13-2（住宅厨卫插口式烟气集中排放系统图集）。2、施工组织设计：3、<<工程建筑标准强制条文>>（房屋建筑部分）4、建筑工程施工质量验收统一标准（GB50300-2001）5、建筑装饰装修工程验收规范（GB50201-2001）三、施工准备及计划安排卫生间排气道详02J13-2-8-（C-2），外形尺寸为250*350，楼板预留洞尺寸为300*400.厨房排烟道，详02J13-2-8-（B-4），外形尺寸为450*450，楼板预留洞尺寸为550*550。烟道成品由生产厂家生产并供货至施工现场，提供产品合格证，质检报告。产品质量严格按（07J916-1）图集的有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。1、烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求：2、外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂纹，拐角圆角平滑。端面平整无飞边。3、尺寸允许偏差：烟道两端部平面应反正，截面对角线误差≤7mm,垂直度1:400，平整度≤7mm，长度误差≤9mm，并不得有扭曲现象。4、副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。5、承载力：轴心受压承载力设计值不于90KN。6、烟道制品的耐火极限>1.0h，满足国家、行业的有关规定。7、材料进场应及时运至作业面，不能及时上楼的按照现场条件存放烟道，要求分类存放且码放整齐，码放高度不超过2m。8、施工前将施工面清理干净，在与烟道相邻的主体结构上弹好安装定位立面位置线（安装后上下节口处与楼面结构面平）。9、检查结构连接用预埋件是否齐全，位置是否正确，被遗漏的应打孔重新埋设补齐。10、烟道离墙空隙不得超过灰饼厚度，最大不得超过10mm。四、主要施工方法及技术措施1、构件在运输前对构件进行加固，使用葫芦和钢丝绳固定，部分与车体接触处用电焊点劳，四侧用枕木垫实，减轻构件在运输中的摆动幅度。运输过程中保持平稳，运输车辆在行驶中速度不得太快。2、运输时间避开电厂上下班高峰，保证运输畅通，必要对部分路段进行封闭。3、卸车时注意，由于厂区内部结构复杂，设备距离近，吊车卸车时注意吊装区域内其它设备安全。4、构件卸车时必须围好警戒线，设专人负责监督，吊装前必须进行试掉，以确保吊车在吊装过程中的稳定。如有不确定因素马上停止吊装，处理完毕再进行吊装。工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次c20砼填实预留孔→满挂钢丝网→抹灰→养护施工要点2.1安装前通线校正预留孔位置是否正确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔凿至满足烟道安装需要为止。2.2首层安装时，先用1:2.5的水泥砂浆找平地面。2.3烟道逐层由下而上安装。2.4进气口高度为H+2.25m。2.5烟道在楼层处连接采用2根14的钢筋作支撑。洞口四周120厚挡边在高出屋面结构面600范围内采用c20素砼浇筑（其余出屋面洞口部位处理同此）。2.6屋面烟道细石c20砼泛水高度应高于屋面找坡完成面250mm。质量控制措施1、烟道口四周应对称、分两次浇筑砼。2、排水通气管不得与烟道相连。3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。4、烟道安装时必须固定牢固。5、通风道安装应满足垂直、平整度要求，垂直度偏差不超过3mm，平整度偏差不超过5mm。五、旁站检查1、管理人员全部旁站。2、加强工序控制，检查施工是否严格按照施工规范和图纸设计要求施工。如发现有不按照施工规范和设计要求施工及时向施工人员提出整改，并检查整改结果。金鑫联鑫建设集团有限公司2017年10月10日
