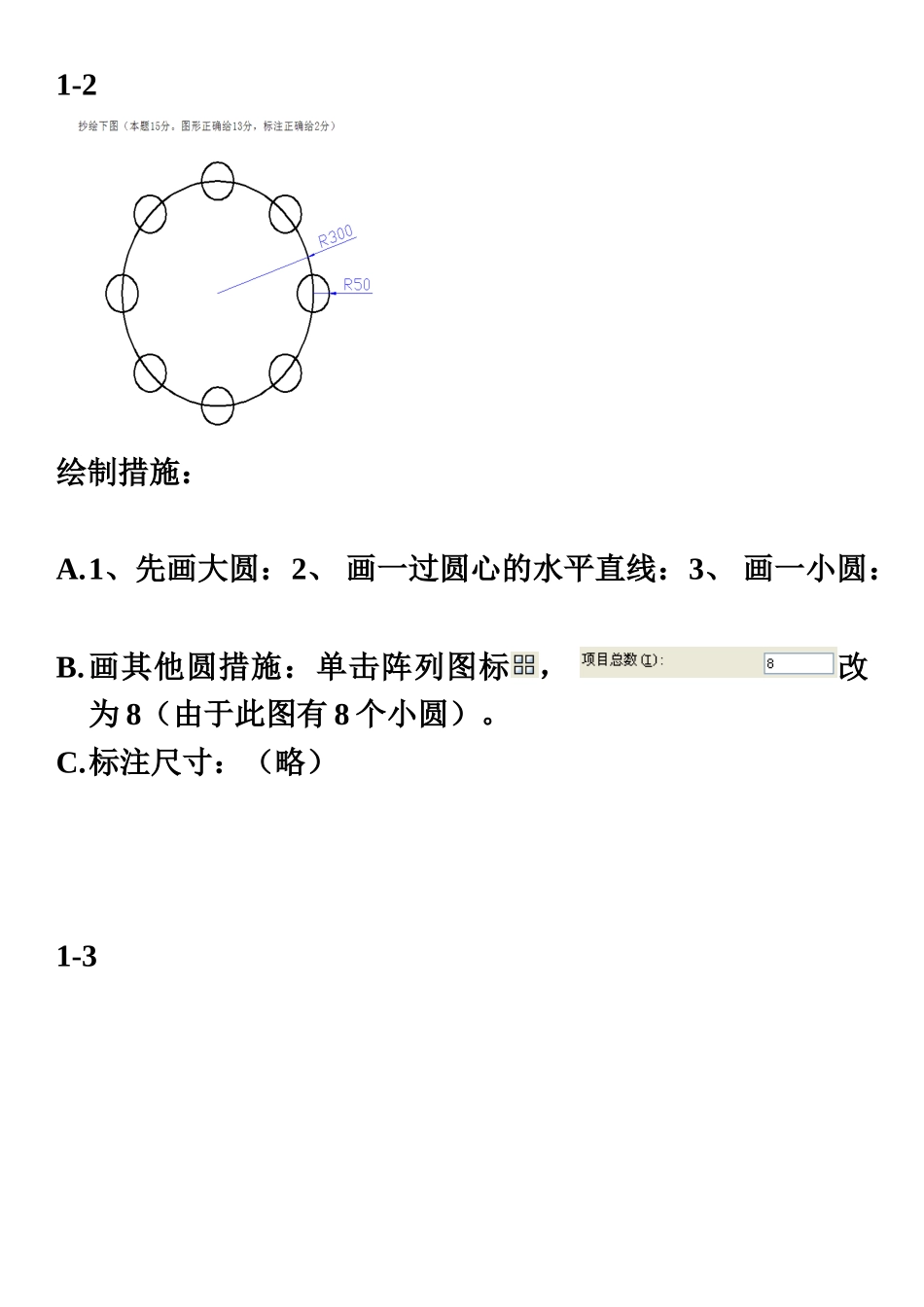

电大土木工程 CAD 上机考试一、抄绘图1-1绘制措施:A.先画水平线:输入“@140,0 后按回车键B.画其他线:单击绘制直线图标 ,命令框中输入“@200<50”按回车键,在命令栏中输入“@130<-60” 后按回车键。 注:“@”代表相对坐标,“-60”度是由180 度减去 50 度再减去 70 度得到,由于是由水平线往下顺时针的角度因此为负角度。C.标注尺寸:增长“图层 1”,单击图层 1 的颜色白色,改为蓝色,把图层 1 作为目前层,然后开始标注尺寸。分别用“标注”菜单项下的“线性”,“对齐”和“角度”进行标注。1-2绘制措施:A.1、先画大圆:2、 画一过圆心的水平直线:3、 画一小圆: B.画其他圆措施:单击阵列图标, 改为 8(由于此图有 8 个小圆)。C.标注尺寸:(略)1-3绘制措施:A.先画外框矩形:单击画矩形图标 ,出现命令提醒栏,在提醒栏 后输入 F,然后按回车键,出现 输入圆角半径 250后按回车。B.标注尺寸:(1) 设置图层及颜色 再把图层 1 设为目前层,这样就可以画出蓝色的尺寸标注了。(2) 设置标注样式:把“箭头”下的“第一种”改成“建筑标识”,“箭头大小”改为 25。再单击“文字”把“文字大小”改为 50,再单击“主单位”标签,把“精度”改为“0”,然后单击确定。1-4措施同上2-1措施:A.画一种圆:单击画圆图标,画一种半径为 200 的圆。B.画出其他三个相切圆:单击阵列图标,在“行”和“列”后分别输入 2。在“行偏移”和“列偏移”后分别输入 400。 单击选择对象,单击“确定”按钮,完毕四个相切圆的画出。C.画外圆:单击“绘图”菜单项,选“圆”,选“相切、相切、相切”后,分别单击任意三个小圆后,大圆就画出来了。D.缩放成 R250:(1)标注样式设置:把“文字”标签下的“文字高度”修改为 25;单击“主单位”标签,把“精度”改为 0。然后单击确定,单击关闭。(2)标注大圆半径:单击“标注”菜单项,选“半径”单击,然后单击大圆的圆弧线进行标注尺寸得到半径为483。(3)大圆缩成半径为 250:我们输入 250/483 后,按回车键。得到标注的大圆半径是 250。可以调整一下尺寸线,让尺寸线短某些。2-2 措施同上一题,只不过是最终输入的比例因子是 220/483。2-3措施:与上措施基本相似。不一样的是四个圆的位置。四个圆的画法:A.先画一种半径是 200 的圆。B.单击阵列图标,出现阵列对话框,行 2,列 2;把偏移量改为 400,角度改为 45 度然后单击选择对象图...
