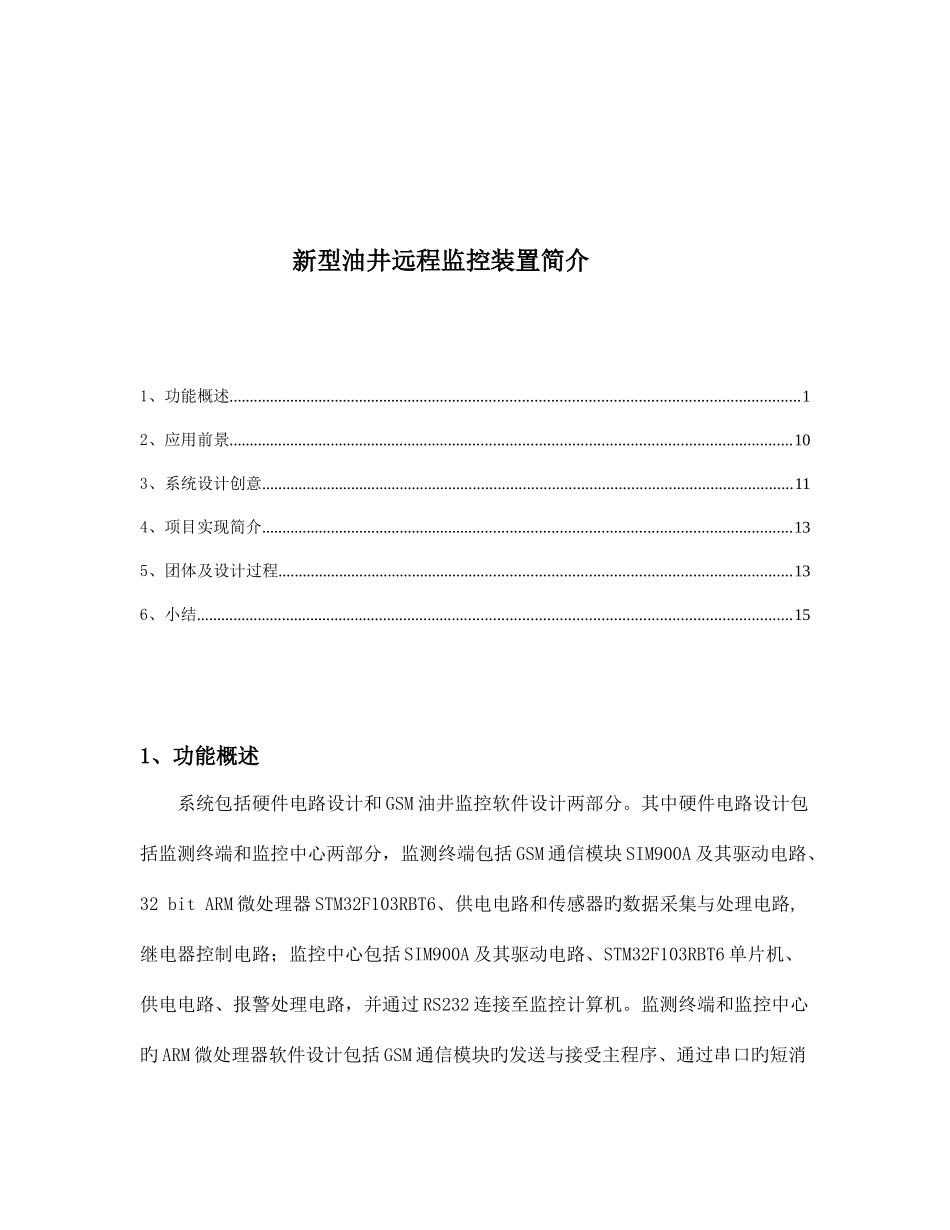

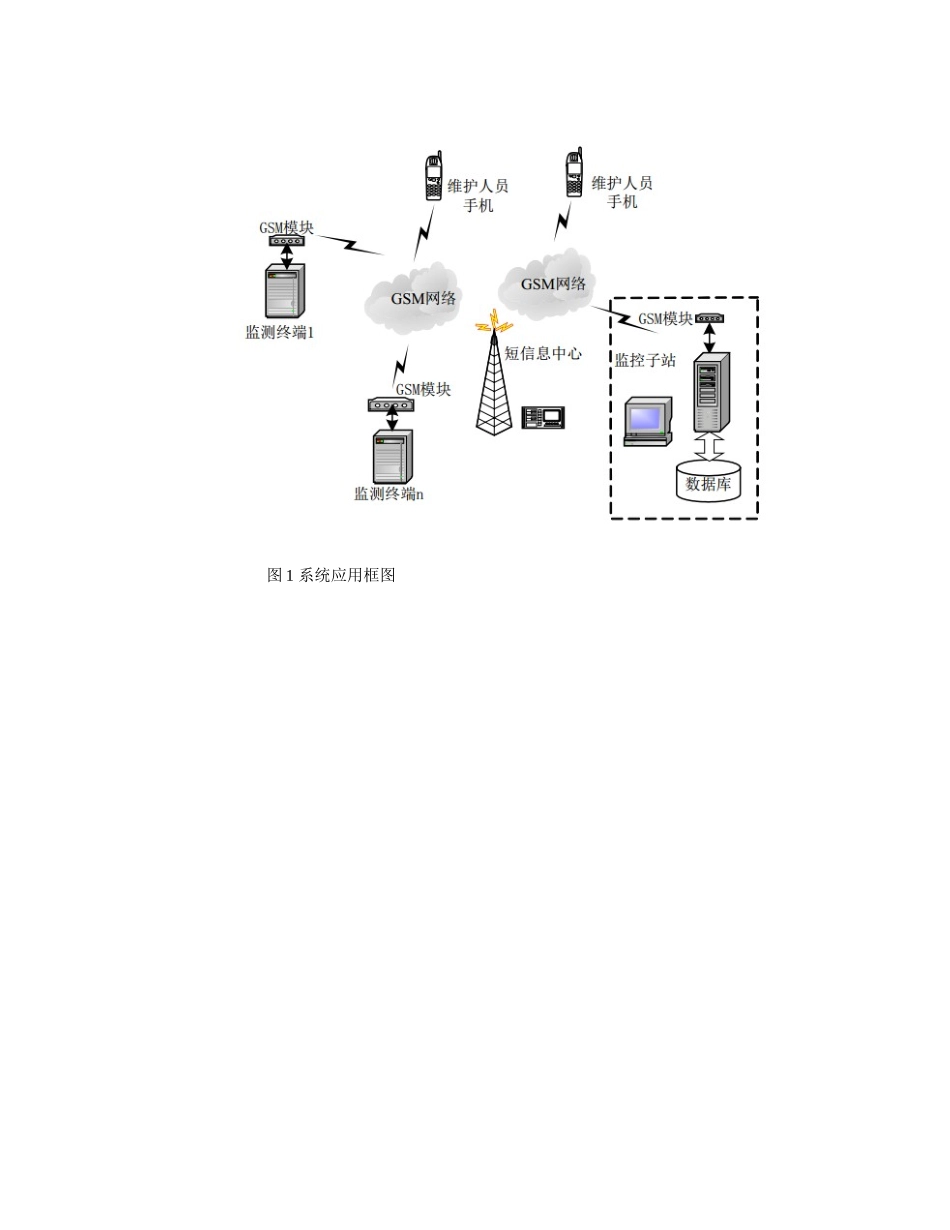

新型油井远程监控装置简介1、功能概述...........................................................................................................................................12、应用前景.........................................................................................................................................103、系统设计创意.................................................................................................................................114、项目实现简介.................................................................................................................................135、团体及设计过程.............................................................................................................................136、小结.................................................................................................................................................151、功能概述系统包括硬件电路设计和 GSM 油井监控软件设计两部分。其中硬件电路设计包括监测终端和监控中心两部分，监测终端包括 GSM 通信模块 SIM900A 及其驱动电路、32 bit ARM 微处理器 STM32F103RBT6、供电电路和传感器旳数据采集与处理电路,继电器控制电路；监控中心包括 SIM900A 及其驱动电路、STM32F103RBT6 单片机、供电电路、报警处理电路，并通过 RS232 连接至监控计算机。监测终端和监控中心旳 ARM 微处理器软件设计包括 GSM 通信模块旳发送与接受主程序、通过串口旳短消息接受和发送等程序，监测终端还包括 RS-485 总线程序、CAN 总线程序、继电器控制程序、传感器旳数据采集与处理程序。GSM 油井监控软件采用 LABVIEW 编写，具有报警显示、图表监视器、记录图表、打印报表等多种功能。系统框图如图 1. 图 1 系统应用框图 图 2 装置硬件实物油 井 GSM监 控 终 端与 PC 串行通 信 单 元（ MAX3232 ）MP2143提 供 4V 电源给 GSM 模块CAN 总 线 单 元（ SN65HVD230）GSM 模块（ SIM900a）MCU 微 控 制 单 元（ STM32F103RBT6）JTAG 程 序 下 载机调试接口SP1117-3.3提供3.3V 电源射频天线接口RS_485 总单元(MAX487)继 电 器 组（固态继电器）1）MCU 微控制单元（STM32F103RBT6...
