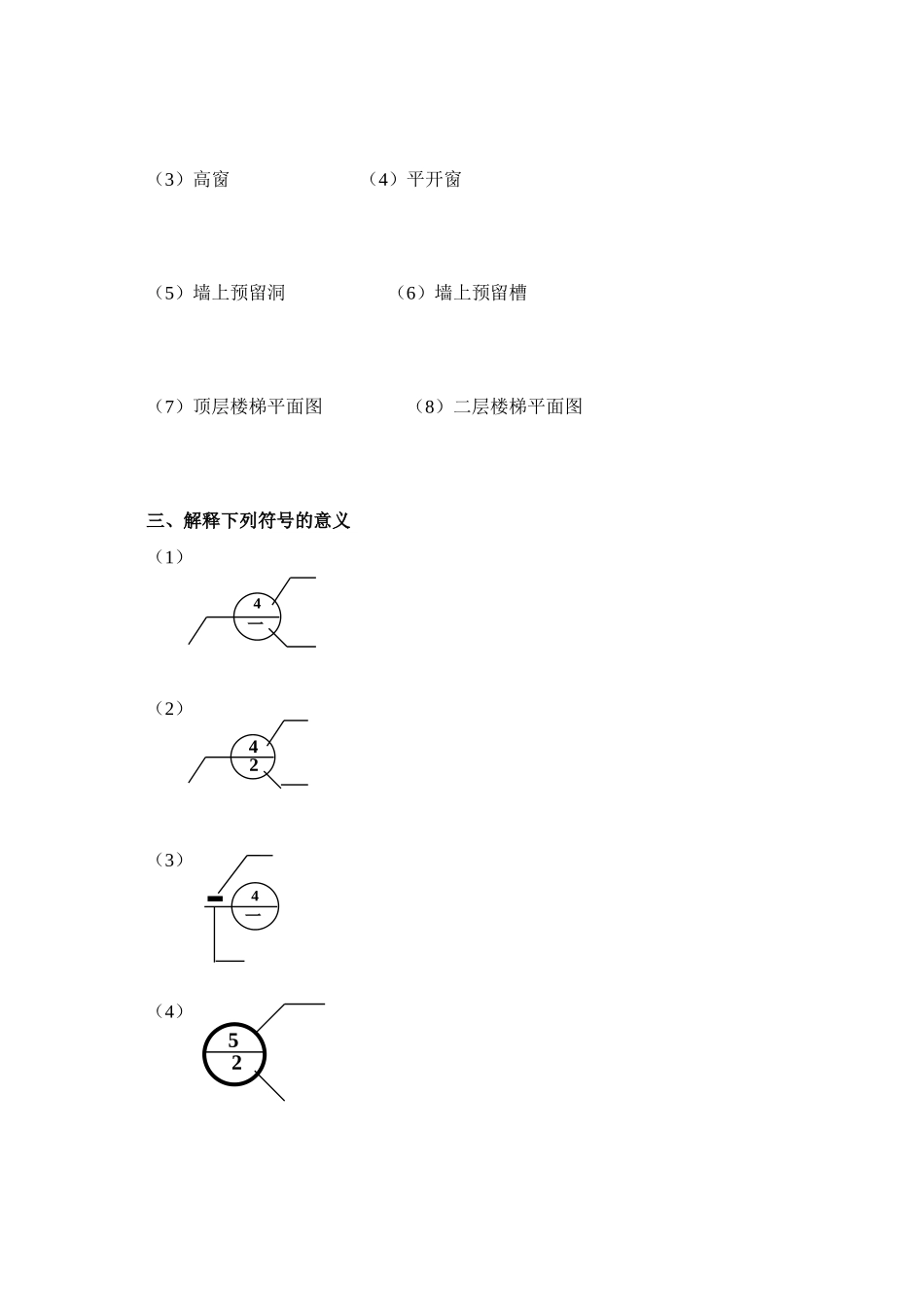

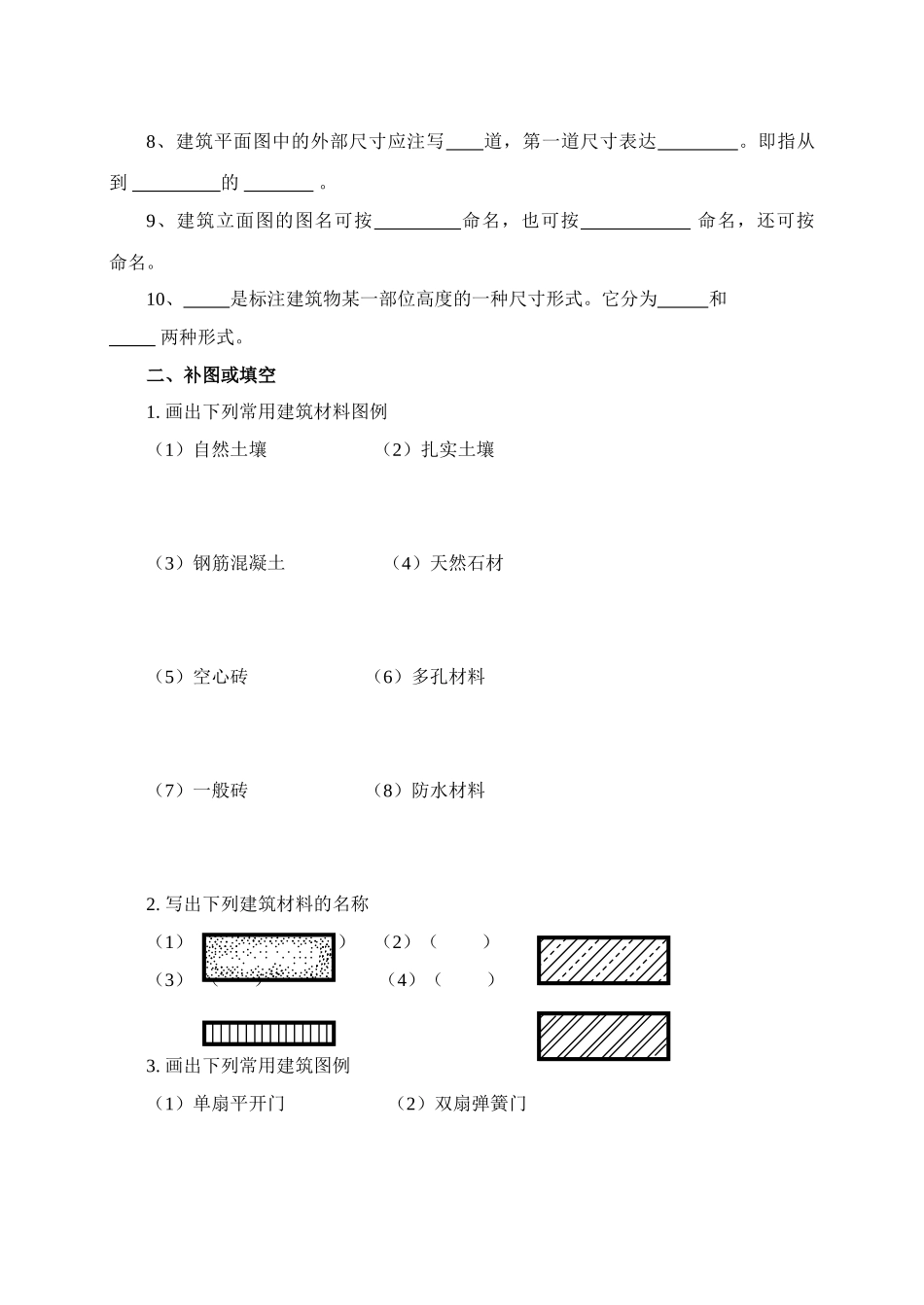

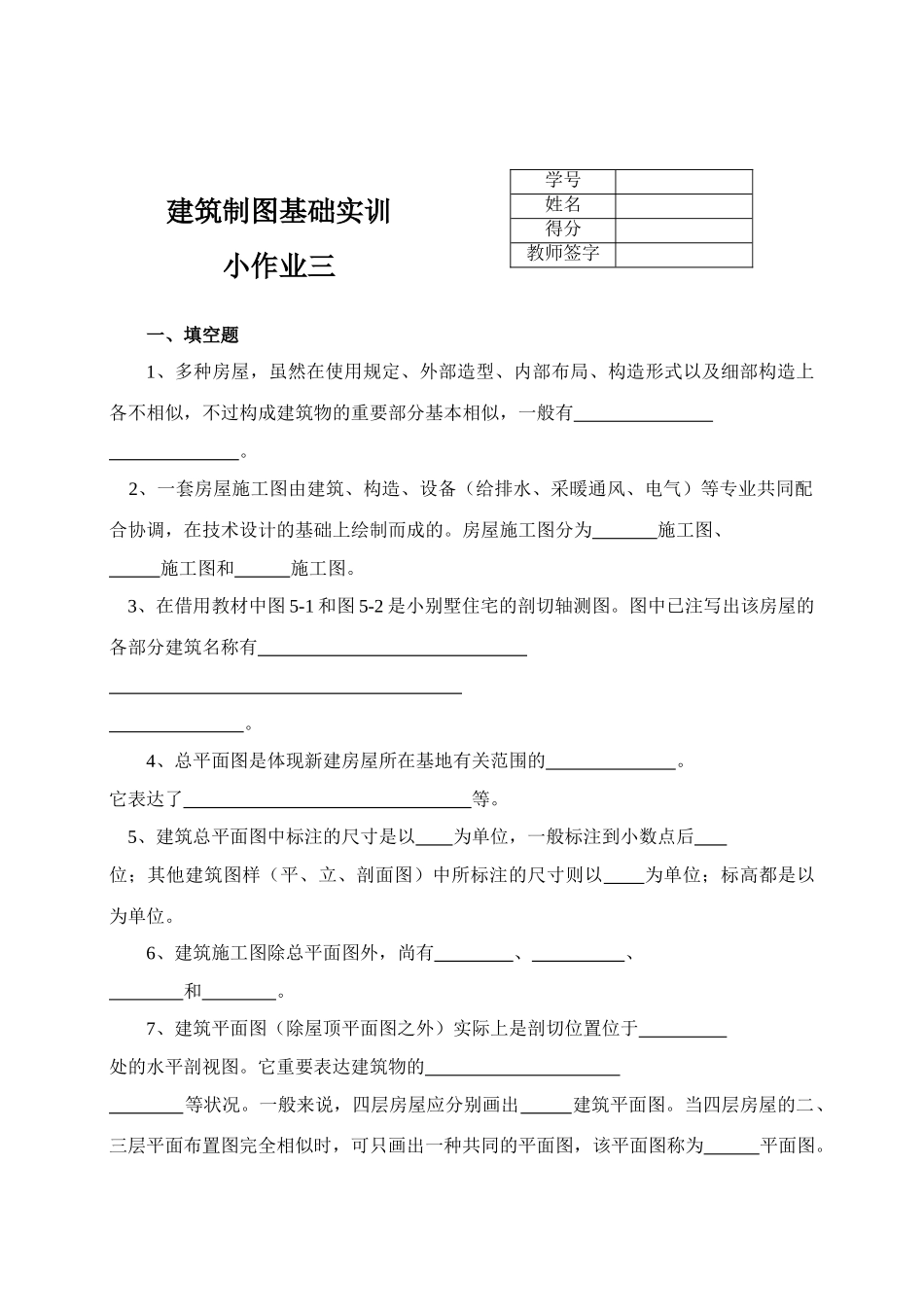

建筑制图基础实训小作业三一、填空题1、多种房屋，虽然在使用规定、外部造型、内部布局、构造形式以及细部构造上各不相似，不过构成建筑物的重要部分基本相似，一般有 。 2、一套房屋施工图由建筑、构造、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。房屋施工图分为 施工图、 施工图和 施工图。 3、在借用教材中图 5-1 和图 5-2 是小别墅住宅的剖切轴测图。图中已注写出该房屋的各部分建筑名称有 。4、总平面图是体现新建房屋所在基地有关范围的 。它表达了 等。 5、建筑总平面图中标注的尺寸是以 为单位，一般标注到小数点后 位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以 为单位；标高都是以 为单位。6、建筑施工图除总平面图外，尚有 、 、 和 。7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于 处的水平剖视图。它重要表达建筑物的 等状况。一般来说，四层房屋应分别画出 建筑平面图。当四层房屋的二、三层平面布置图完全相似时，可只画出一种共同的平面图，该平面图称为 平面图。学号姓名得分教师签字8、建筑平面图中的外部尺寸应注写 道，第一道尺寸表达 。即指从 到 的 。9、建筑立面图的图名可按 命名，也可按 命名，还可按 命名。10、 是标注建筑物某一部位高度的一种尺寸形式。它分为 和 两种形式。二、补图或填空1. 画出下列常用建筑材料图例（1）自然土壤 （2）扎实土壤（3）钢筋混凝土 （4）天然石材（5）空心砖 （6）多孔材料（7）一般砖 （8）防水材料2. 写出下列建筑材料的名称 （1） （ ） （2）（ ）（3） （ ） （4）（ ）3. 画出下列常用建筑图例（1）单扇平开门 （2）双扇弹簧门4一424一52（3）高窗 （4）平开窗（5）墙上预留洞 （6）墙上预留槽（7）顶层楼梯平面图 （8）二层楼梯平面图三、解释下列符号的意义（1）（2）（3）（4）四、根据给定的平面图，完毕下述问题： 1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）五、根据楼梯剖面图完毕楼梯底层平面图和二层平面图，规定尺寸、标高及标注完整 精品文最新资料，word 文档，可以自由编辑！！档下载 【本页是封面，下载后可以删除!】
