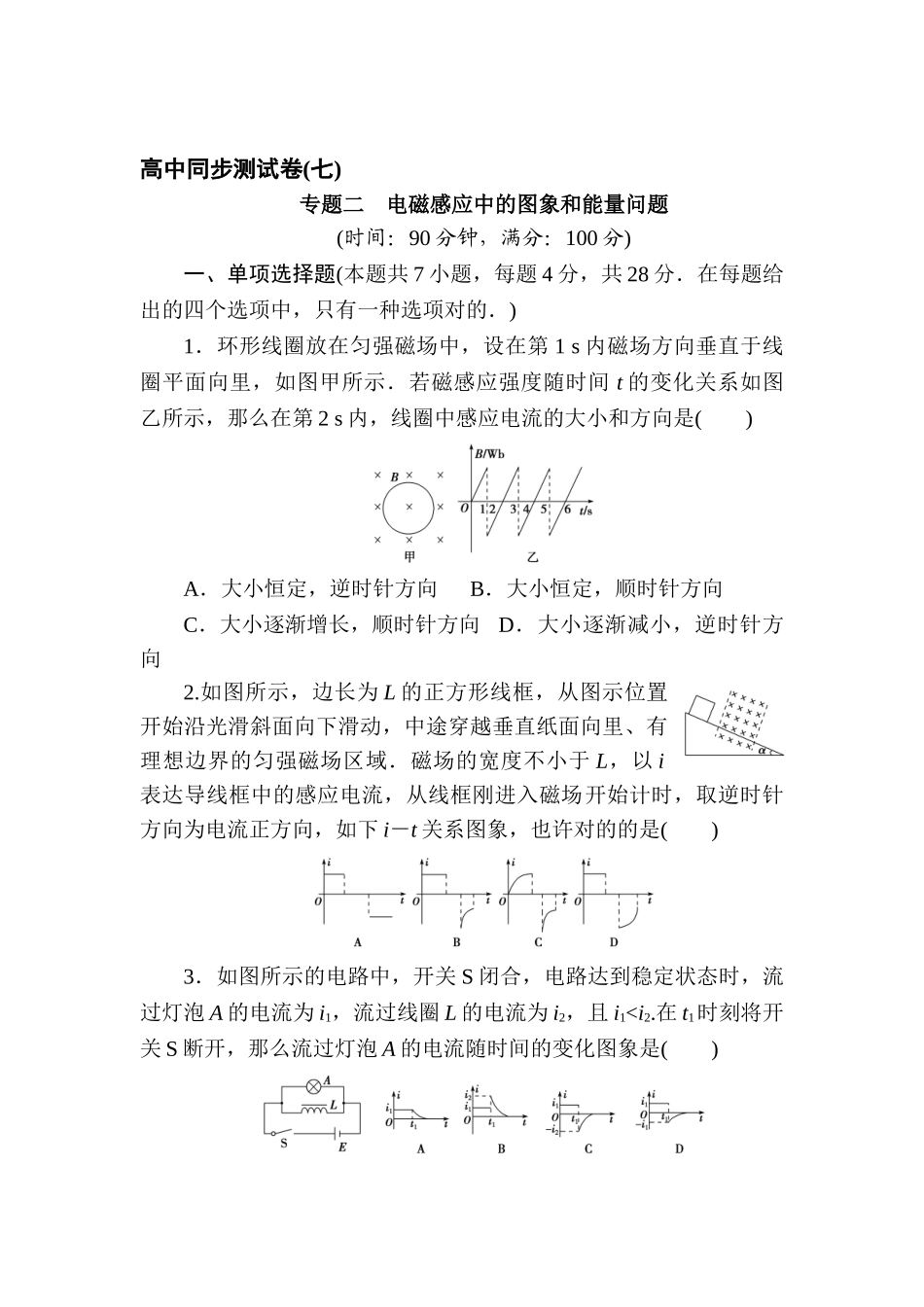

高中同步测试卷(七)专题二 电磁感应中的图象和能量问题(时间：90 分钟，满分：100 分)一、单项选择题(本题共 7 小题，每题 4 分，共 28 分．在每题给出的四个选项中，只有一种选项对的．)1．环形线圈放在匀强磁场中，设在第 1 s 内磁场方向垂直于线圈平面向里，如图甲所示．若磁感应强度随时间 t 的变化关系如图乙所示，那么在第 2 s 内，线圈中感应电流的大小和方向是( )A．大小恒定，逆时针方向 B．大小恒定，顺时针方向C．大小逐渐增长，顺时针方向 D．大小逐渐减小，逆时针方向2.如图所示，边长为 L 的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿越垂直纸面向里、有理想边界的匀强磁场区域．磁场的宽度不小于 L，以 i表达导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，如下 i－t 关系图象，也许对的的是( )3．如图所示的电路中，开关 S 闭合，电路达到稳定状态时，流过灯泡 A 的电流为 i1，流过线圈 L 的电流为 i2，且 i1
