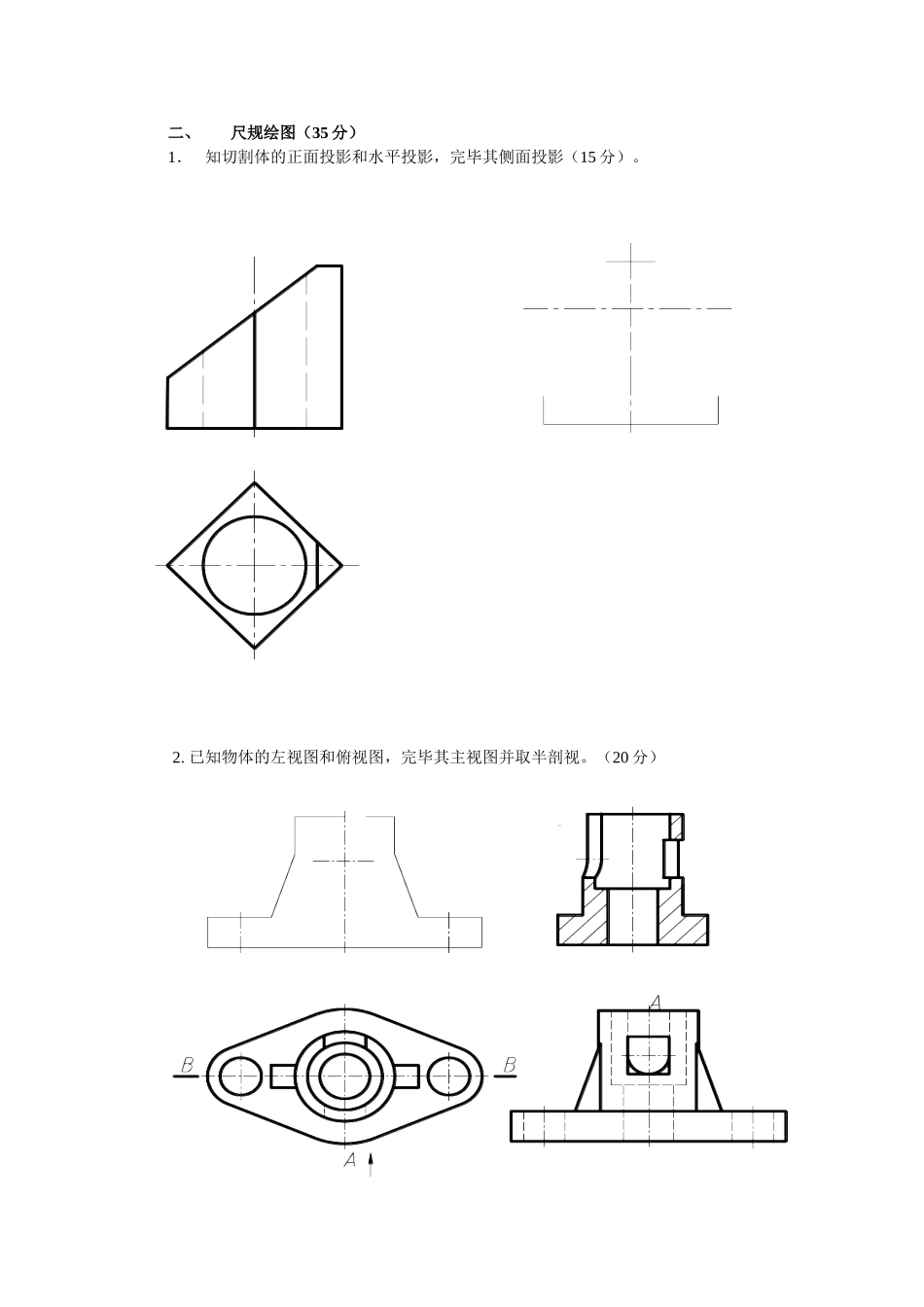

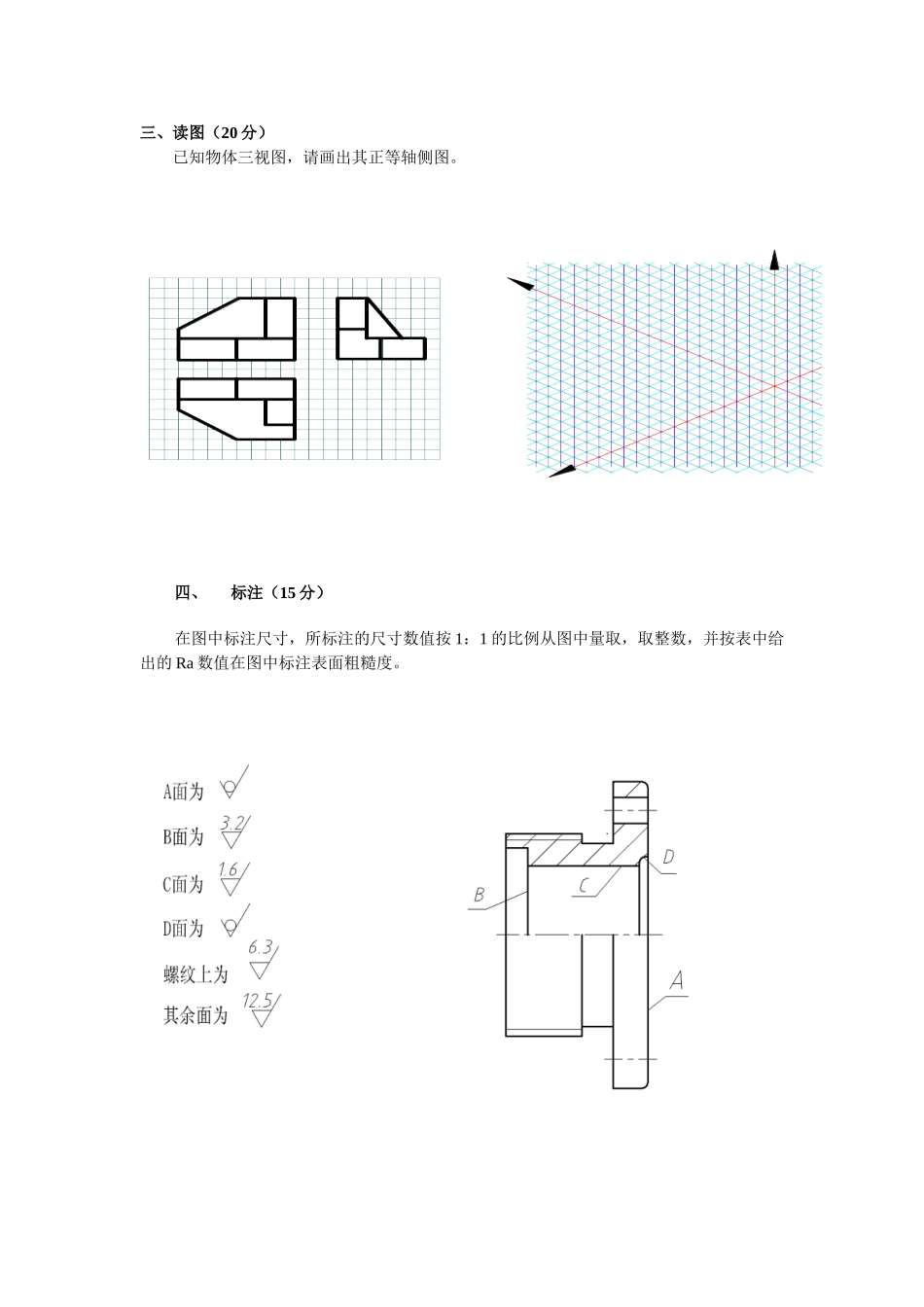

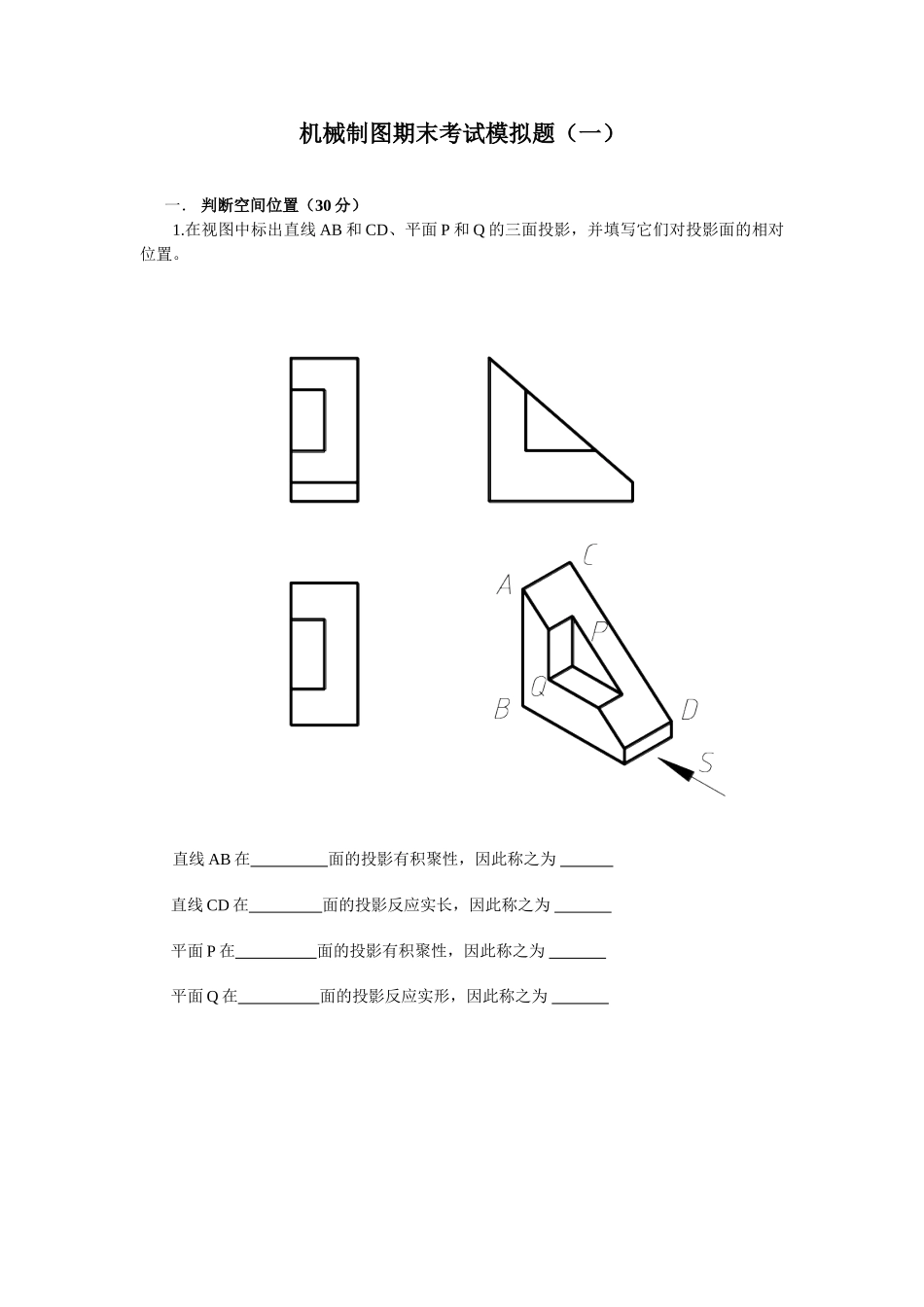

机械制图期末考试模拟题（一）一． 判断空间位置（30 分）1.在视图中标出直线 AB 和 CD、平面 P 和 Q 的三面投影，并填写它们对投影面的相对位置。直线 AB 在 面的投影有积聚性，因此称之为 直线 CD 在 面的投影反应实长，因此称之为 平面 P 在 面的投影有积聚性，因此称之为 平面 Q 在 面的投影反应实形，因此称之为 二、尺规绘图（35 分）1． 知切割体的正面投影和水平投影，完毕其侧面投影（15 分）。2. 已知物体的左视图和俯视图，完毕其主视图并取半剖视。（20 分）三、读图（20 分）已知物体三视图，请画出其正等轴侧图。 四、标注（15 分）在图中标注尺寸，所标注的尺寸数值按 1：1 的比例从图中量取，取整数，并按表中给出的 Ra 数值在图中标注表面粗糙度。机械制图期末考试模拟题（一）参照答案一、 判断空间位置（30 分）评分规定：共需标注 18 个投影，每标对一种投影给 1 分，共 18 分。直线 AB 在 水平面投影（或 H ） 面的投影有积聚性，因此称之为 铅垂线 （3 分）直线 CD 在 侧面投影（或 W ） 面的投影反应实长，因此称之为 侧平线 （3 分）平面 P 在 侧面投影（或 W ） 面的投影有积聚性，因此称之为 侧垂面 （3 分）平面 Q 在 侧面投影（或 W ） 面的投影反应实形，因此称之为 侧平面 （3 分） 二、 尺规绘图（35 分）1．（15 分）评分规定：本题共两个形体，画对一种形体给 2.5 分，共 5 分；外圆柱表面截交线画对给 4分；正四棱柱孔截交线画对给 4 分；可见轮廓线加粗给 1 分；不可见轮廓线画虚线给 1分。 2．（20 分） 评分规定：每画对一条线 1 分，共 14 分；剖面线方向、间距画对给 2 分；剖视标注 2 分;加粗可见轮廓线给 2 分。三、 读图（20 分）评分规定：共 3 个形体，底板和后板每个形体对的给 7 分，三角板给 6 分。合计 20 分。 四、标注（15 分）评分规定：需标注 13 个尺寸，每对的标注一种尺寸给 0.5 分，螺纹标注加 0.5 分，共 7分；需标注 7 个表面的粗糙度，每对的标注一种给 1 分，共 1 分；其他标注对的给 1 分；多标注尺寸酌情扣分。尺寸数字以图上量取值为准。机械制图期末考试模拟题（二）一、 判断空间位置（30 分）在视图中标出直线 AB 和 CD、平面 P 和 Q 的三面投影，并填写它们对投影面的相对位置。直线 AB 在 面的投影有积聚性，因此称之...
