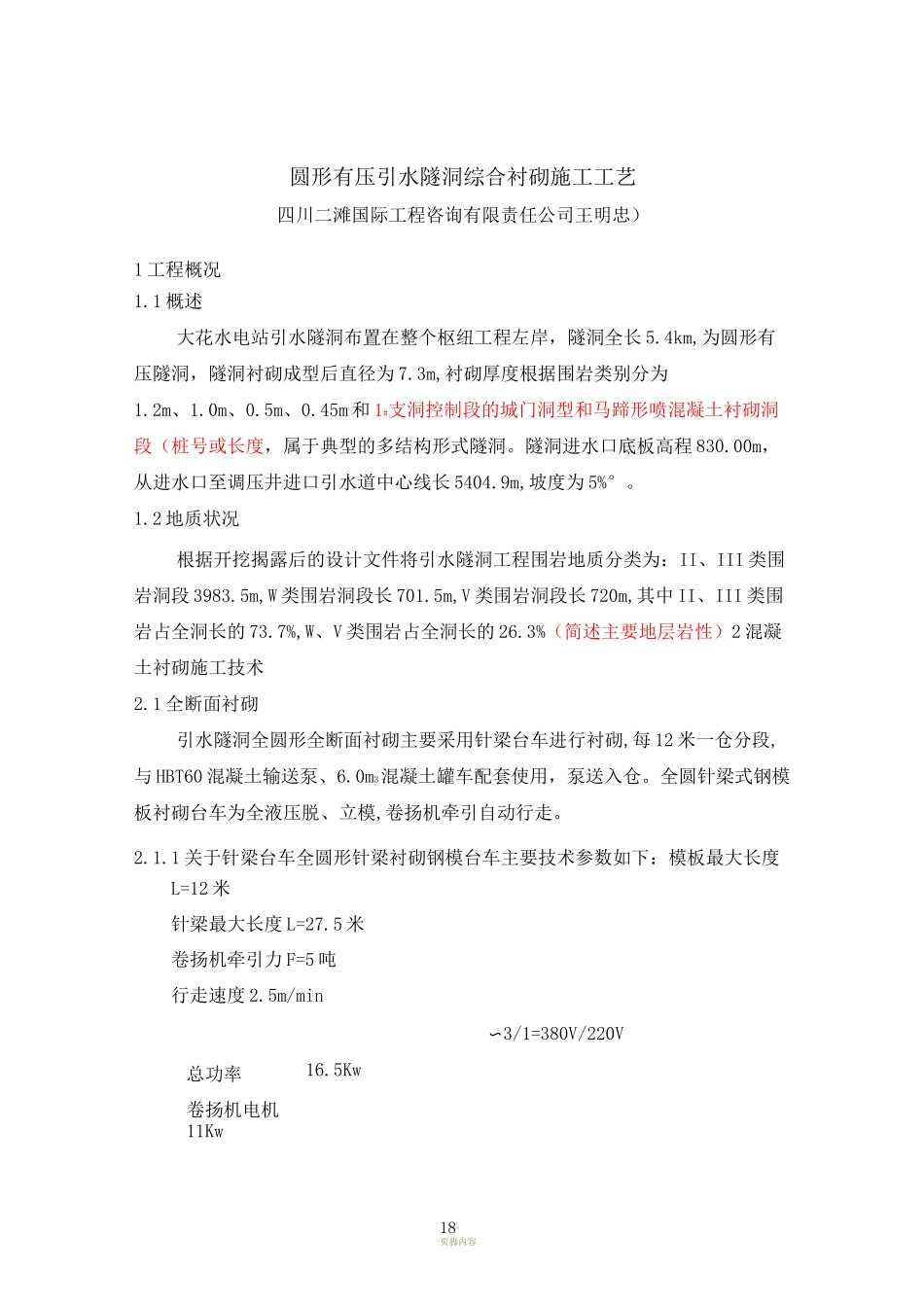

圆形有压引水隧洞综合衬砌施工工艺

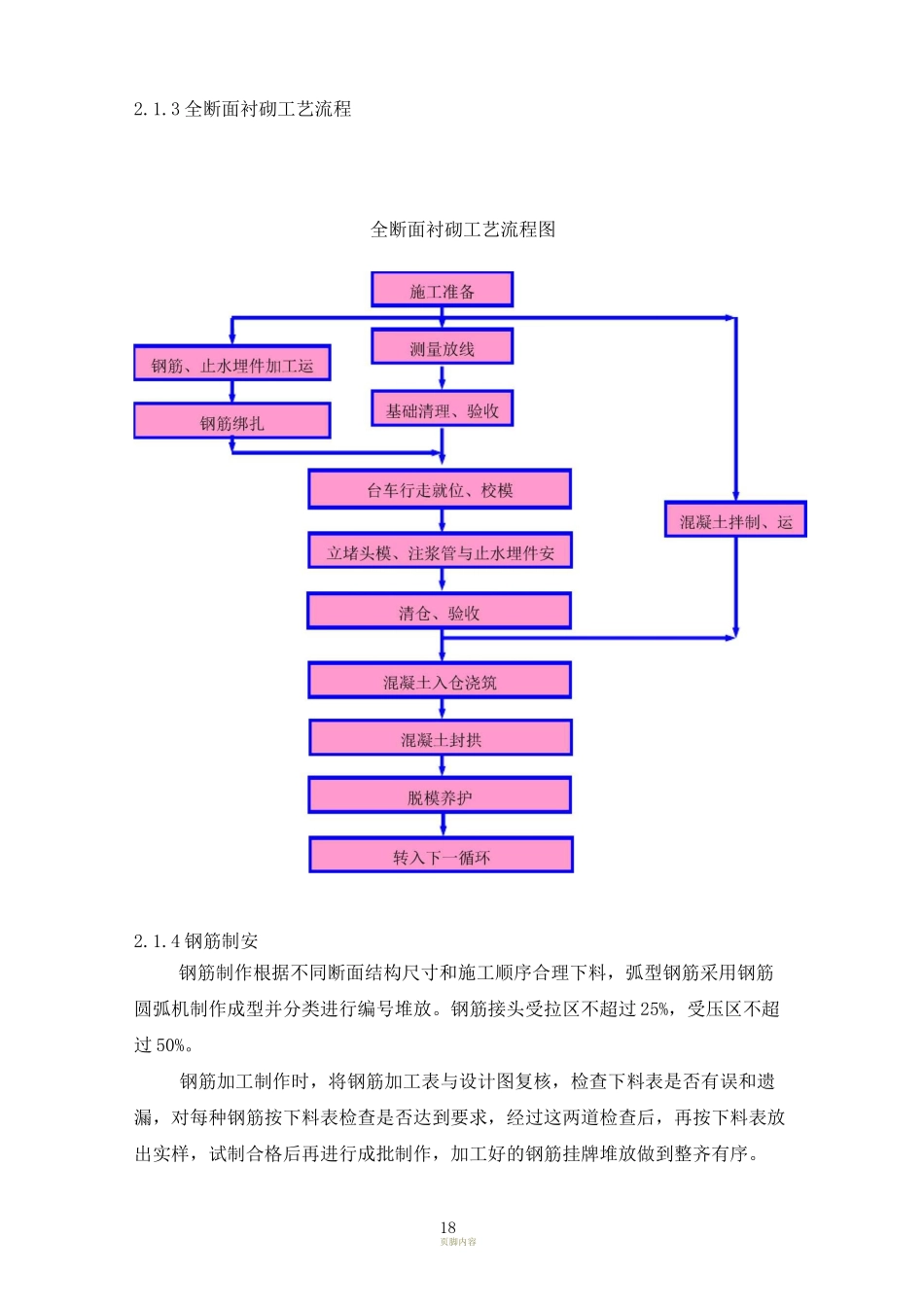

总功率卷扬机电机11Kw18页脚内容圆形有压引水隧洞综合衬砌施工工艺四川二滩国际工程咨询有限责任公司王明忠）1 工程概况1.1 概述大花水电站引水隧洞布置在整个枢纽工程左岸，隧洞全长 5.4km,为圆形有压隧洞，隧洞衬砌成型后直径为 7.3m,衬砌厚度根据围岩类别分为1.2m、1.0m、0.5m、0.45m 和 1#支洞控制段的城门洞型和马蹄形喷混凝土衬砌洞段（桩号或长度，属于典型的多结构形式隧洞。隧洞进水口底板高程 830.00m，从进水口至调压井进口引水道中心线长 5404.9m,坡度为 5%°。1.2 地质状况根据开挖揭露后的设计文件将引水隧洞工程围岩地质分类为：II、III 类围岩洞段 3983.5m,W 类围岩洞段长 701.5m,V 类围岩洞段长 720m,其中 II、III 类围岩占全洞长的 73.7%,W、V 类围岩占全洞长的 26.3%（简述主要地层岩性）2 混凝土衬砌施工技术2.1 全断面衬砌引水隧洞全圆形全断面衬砌主要采用针梁台车进行衬砌,每 12 米一仓分段,与 HBT60 混凝土输送泵、6.0m3混凝土罐车配套使用，泵送入仓。全圆针梁式钢模板衬砌台车为全液压脱、立模,卷扬机牵引自动行走。2.1.1 关于针梁台车全圆形针梁衬砌钢模台车主要技术参数如下：模板最大长度L=12 米针梁最大长度 L=27.5 米卷扬机牵引力 F=5 吨行走速度 2.5m/min〜3/1=380V/220V16.5Kw砼工程施工18页脚内容18页脚内容2.1.3 全断面衬砌工艺流程全断面衬砌工艺流程图2.1.4 钢筋制安钢筋制作根据不同断面结构尺寸和施工顺序合理下料，弧型钢筋采用钢筋圆弧机制作成型并分类进行编号堆放。钢筋接头受拉区不超过 25%，受压区不超过 50%。钢筋加工制作时，将钢筋加工表与设计图复核，检查下料表是否有误和遗漏，对每种钢筋按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后再进行成批制作，加工好的钢筋挂牌堆放做到整齐有序。砼工程施工18页脚内容钢筋安装时采用简易钢筋台车作工作平台，先将洞内周边外露锚筋接长以固定样架筋，在双层钢筋安装时，先绑扎外层钢筋，后绑扎内层钢筋；底板按焊接样架筋、底板下层钢筋绑扎、上层钢筋绑扎顺序进行。钢筋安装前，用全站仪测量隧洞断面，利用作业台车对断面进行修整，并通过测量放线，定钢筋绑扎和立模边线，做好标识。钢筋安装按设计图纸位置、间距、保护层及钢筋的大小尺寸进行绑扎，绑扎点 50%呈梅花型布置；在多层钢筋间，用短钢筋 1OOXIOOcm 支撑以保证有足够的刚性和稳定性；钢筋的接头采用手工电弧焊，...
