汽车总布置设计指南

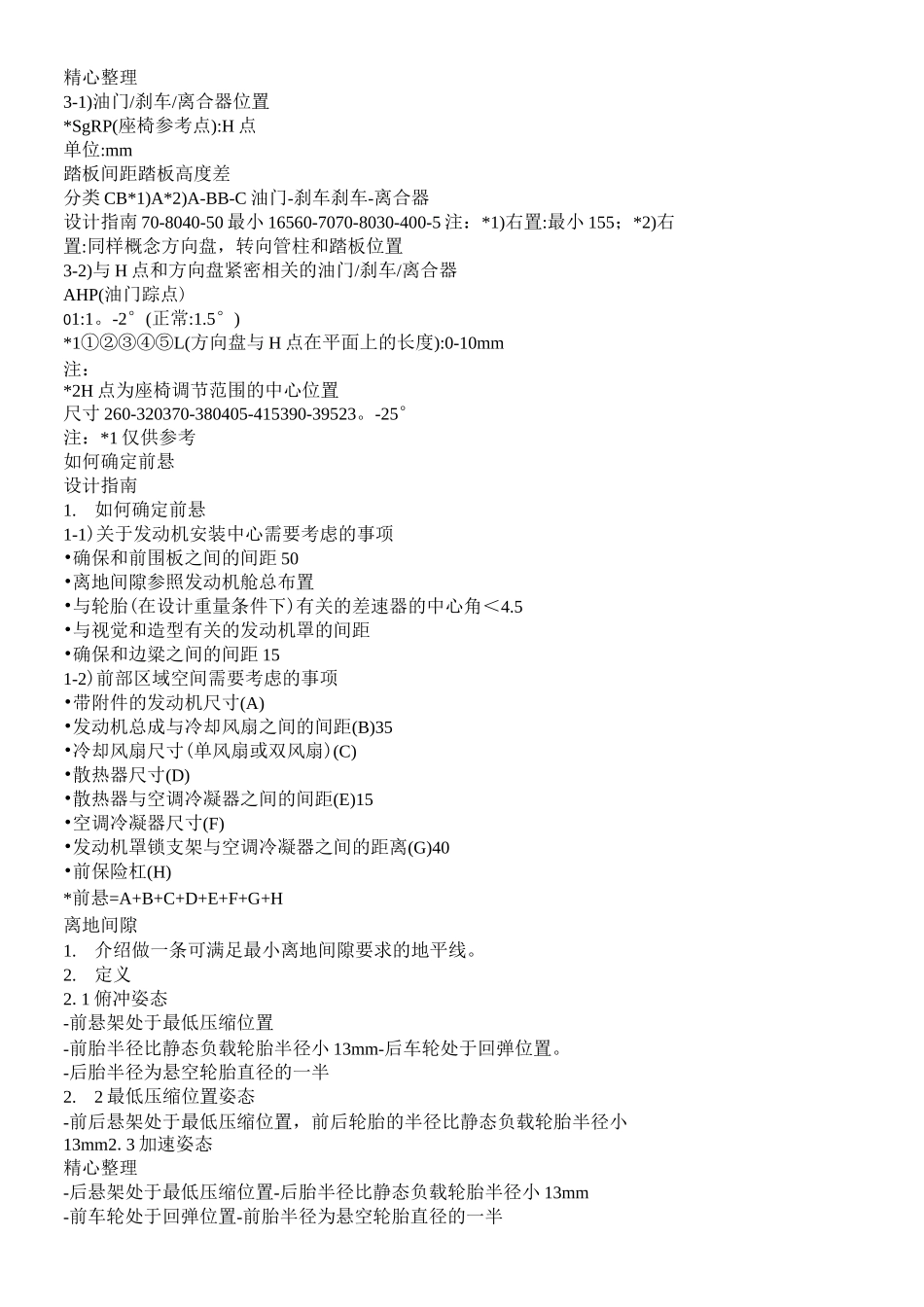

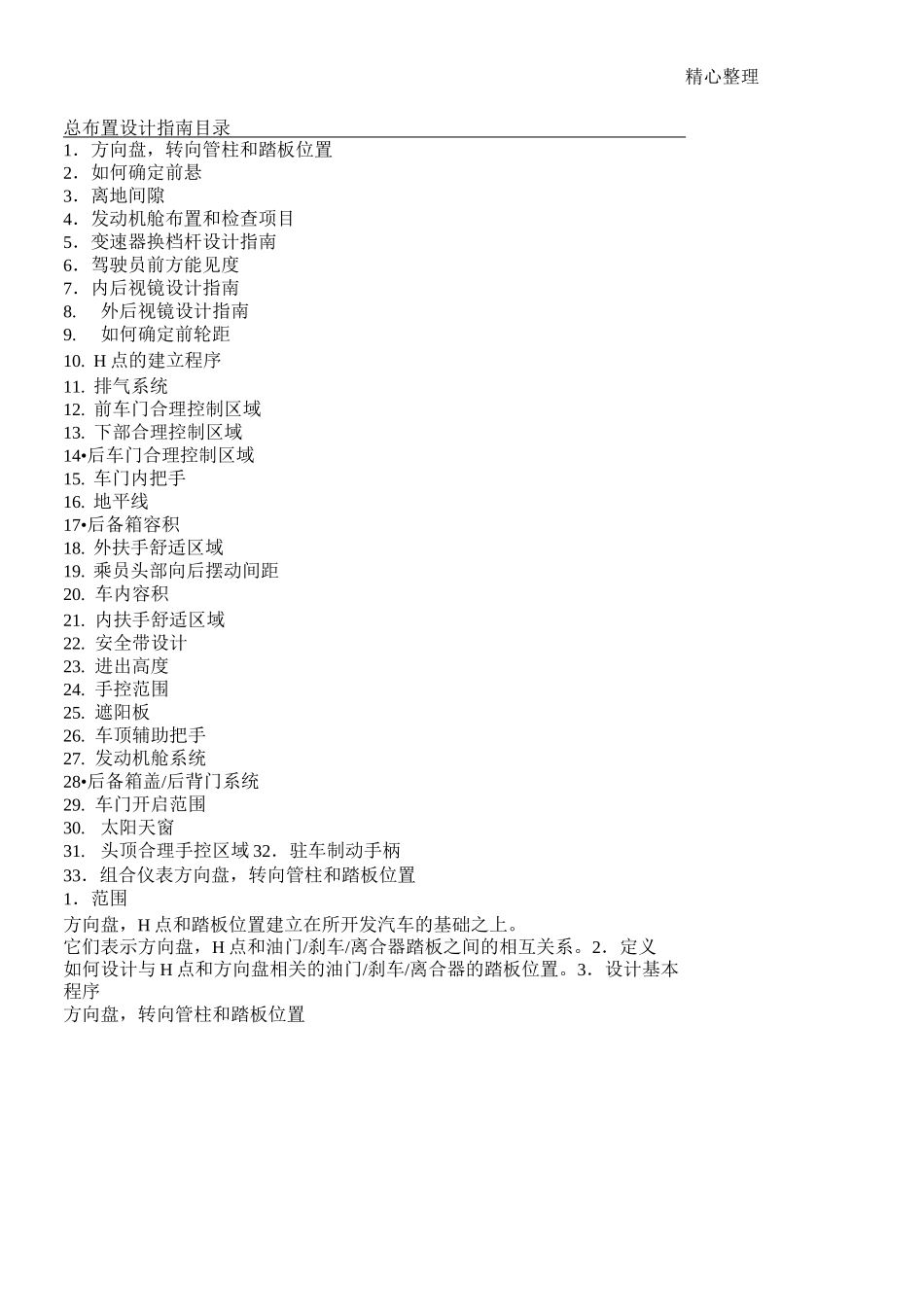

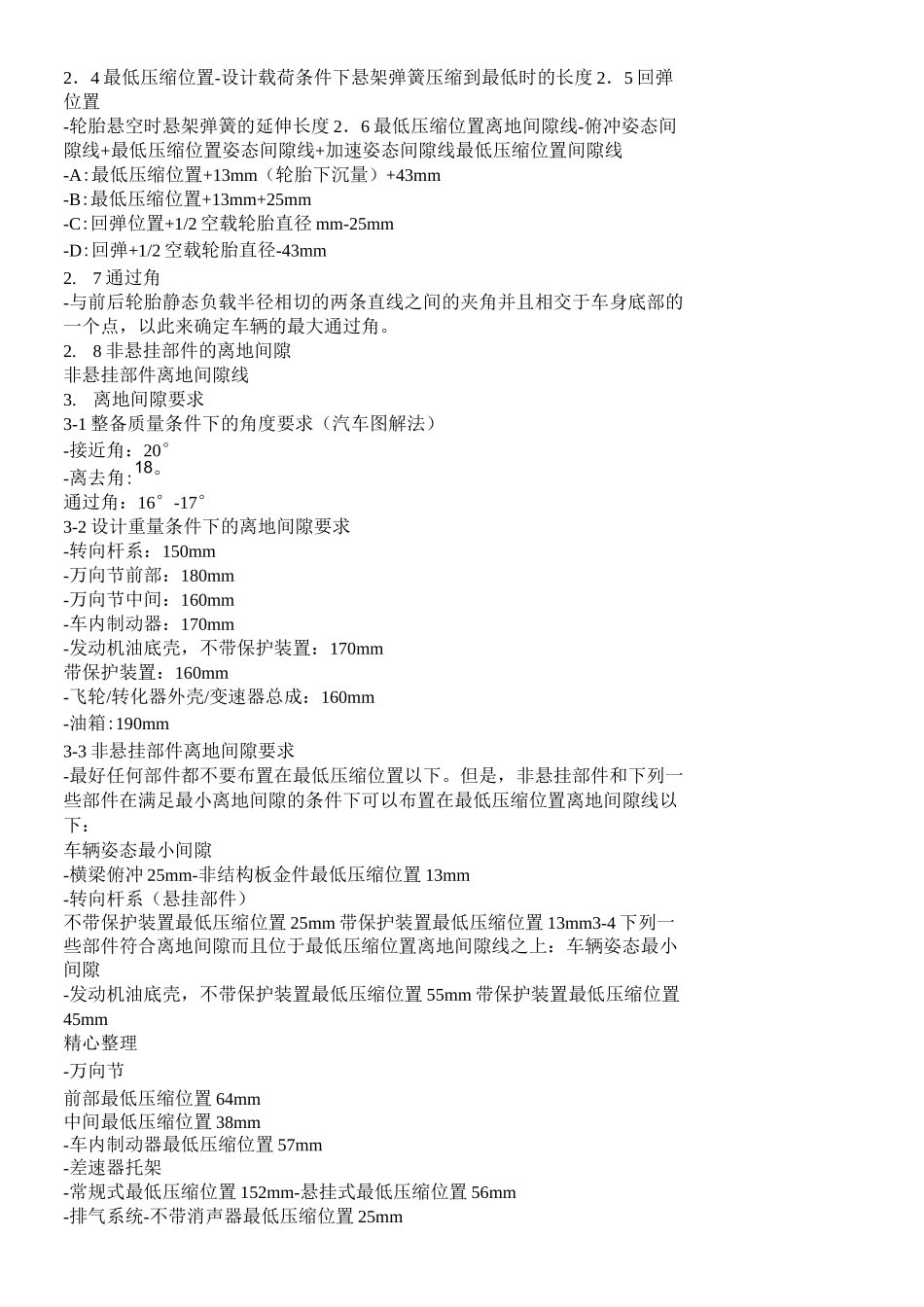

精心整理总布置设计指南目录1．方向盘，转向管柱和踏板位置2．如何确定前悬3．离地间隙4．发动机舱布置和检查项目5．变速器换档杆设计指南6．驾驶员前方能见度7．内后视镜设计指南8.外后视镜设计指南9.如何确定前轮距10. H 点的建立程序11. 排气系统12. 前车门合理控制区域13. 下部合理控制区域14•后车门合理控制区域15. 车门内把手16. 地平线17•后备箱容积18. 外扶手舒适区域19. 乘员头部向后摆动间距20. 车内容积21. 内扶手舒适区域22. 安全带设计23. 进出高度24. 手控范围25. 遮阳板26. 车顶辅助把手27. 发动机舱系统28•后备箱盖/后背门系统29. 车门开启范围30.太阳天窗31.头顶合理手控区域 32．驻车制动手柄33．组合仪表方向盘，转向管柱和踏板位置1．范围方向盘，H 点和踏板位置建立在所开发汽车的基础之上。它们表示方向盘，H 点和油门/刹车/离合器踏板之间的相互关系。2．定义如何设计与 H 点和方向盘相关的油门/刹车/离合器的踏板位置。3．设计基本程序方向盘，转向管柱和踏板位置精心整理3-1)油门/刹车/离合器位置*SgRP(座椅参考点):H 点单位:mm踏板间距踏板高度差分类 CB*1)A*2)A-BB-C 油门-刹车刹车-离合器设计指南 70-8040-50 最小 16560-7070-8030-400-5 注：*1)右置:最小 155；*2)右置:同样概念方向盘，转向管柱和踏板位置3-2)与 H 点和方向盘紧密相关的油门/刹车/离合器AHP(油门踪点)01:1。-2°(正常:1.5°)*1①②③④⑤L(方向盘与 H 点在平面上的长度):0-10mm注：*2H 点为座椅调节范围的中心位置尺寸 260-320370-380405-415390-39523。-25°注：*1 仅供参考如何确定前悬设计指南1.如何确定前悬1-1)关于发动机安装中心需要考虑的事项•确保和前围板之间的间距 50•离地间隙参照发动机舱总布置•与轮胎(在设计重量条件下)有关的差速器的中心角＜4.5•与视觉和造型有关的发动机罩的间距•确保和边粱之间的间距 151-2)前部区域空间需要考虑的事项•带附件的发动机尺寸(A)•发动机总成与冷却风扇之间的间距(B)35•冷却风扇尺寸(单风扇或双风扇)(C)•散热器尺寸(D)•散热器与空调冷凝器之间的间距(E)15•空调冷凝器尺寸(F)•发动机罩锁支架与空调冷凝器之间的距离(G)40•前保险杠(H)*前悬=A+B+C+D+E+F+G+H离地间隙1.介绍做一条可满足最小离地间隙要求的地平线。2.定义2.1 俯冲姿态-前悬架处于最低压缩位置-前胎半径比静态负载轮胎半径小 13mm-后车轮处于回弹位置。-后胎半径为悬空轮胎直径...
