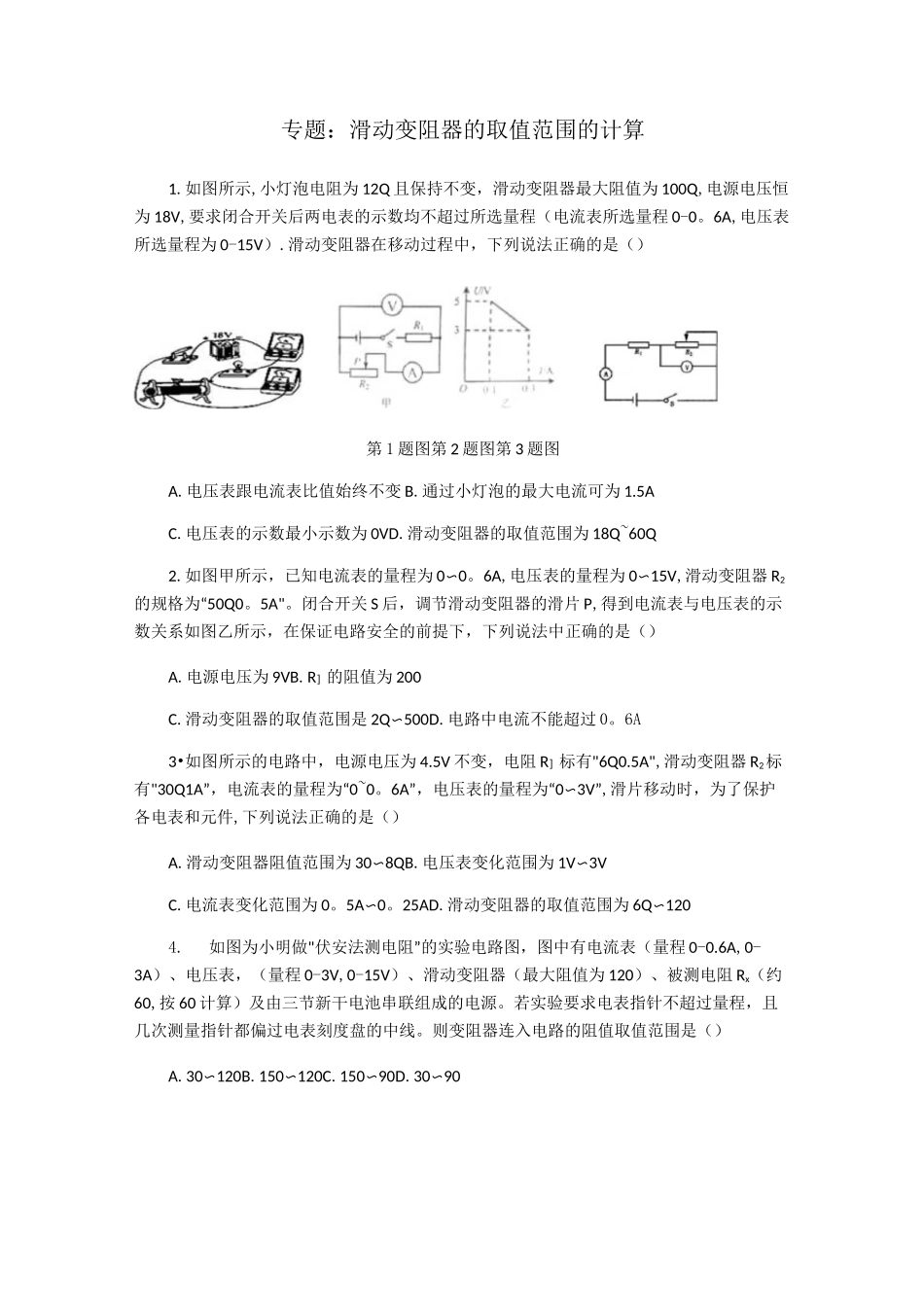

滑动变阻器的取值范围的计算_第1页
1/6

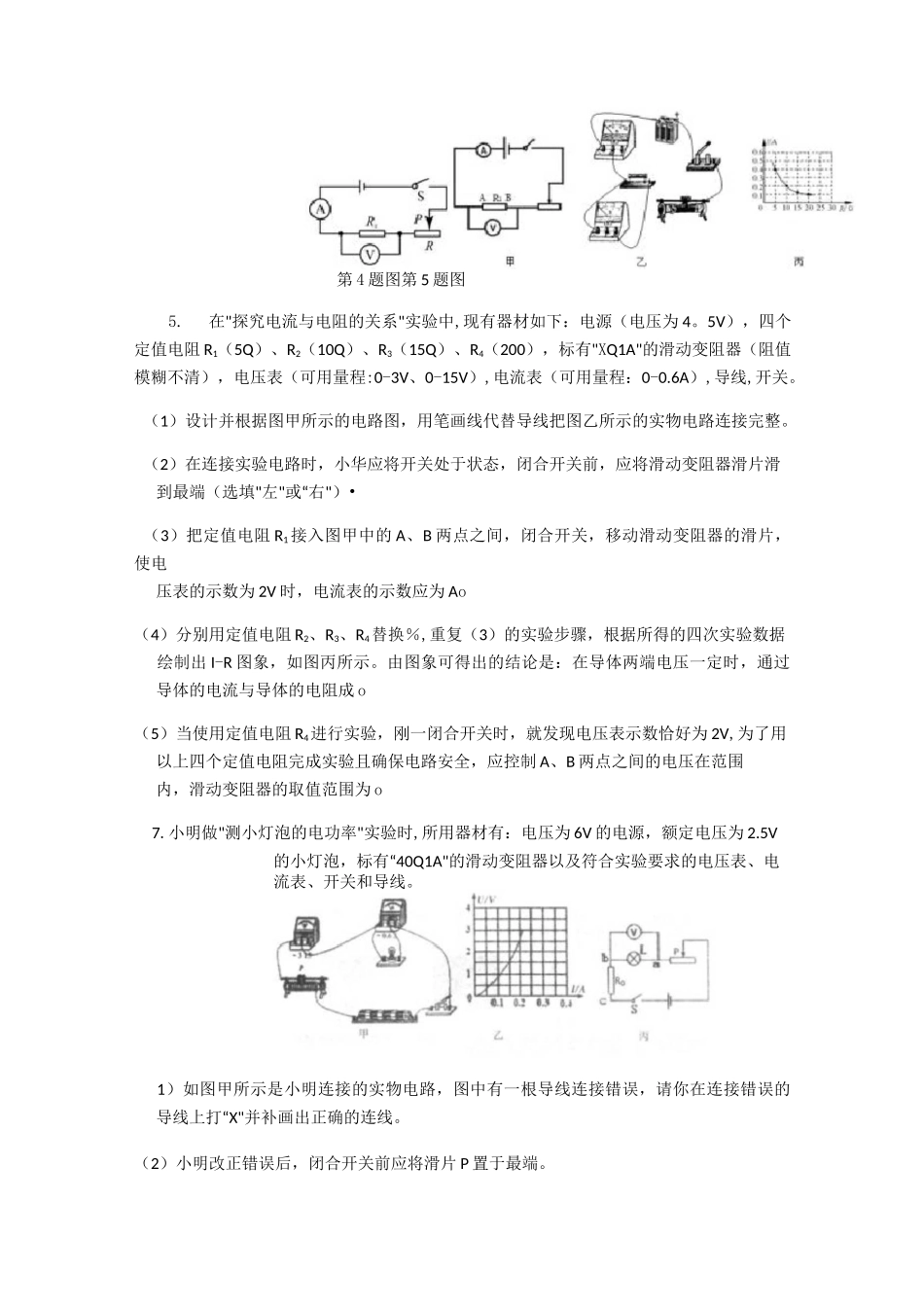

滑动变阻器的取值范围的计算_第2页
2/6

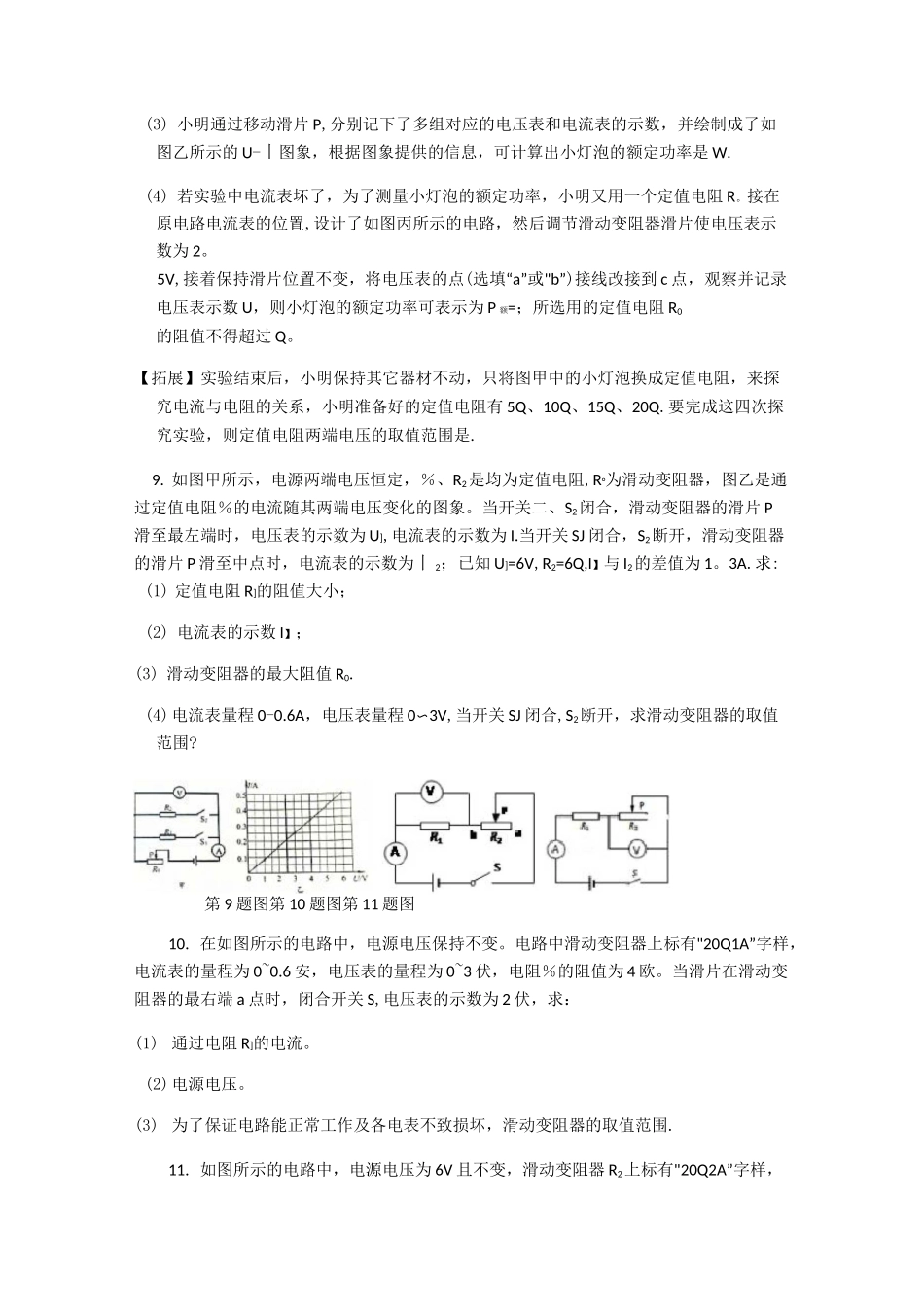

滑动变阻器的取值范围的计算_第3页
3/6
专题:滑动变阻器的取值范围的计算1.如图所示,小灯泡电阻为 12Q 且保持不变,滑动变阻器最大阻值为 100Q,电源电压恒为 18V,要求闭合开关后两电表的示数均不超过所选量程(电流表所选量程 0-0。6A,电压表所选量程为 0-15V).滑动变阻器在移动过程中,下列说法正确的是()第 1 题图第 2 题图第 3 题图A.电压表跟电流表比值始终不变 B.通过小灯泡的最大电流可为 1.5AC.电压表的示数最小示数为 0VD.滑动变阻器的取值范围为 18Q~60Q2.如图甲所示,已知电流表的量程为 0〜0。6A,电压表的量程为 0〜15V,滑动变阻器 R2的规格为“50Q0。5A"。闭合开关 S 后,调节滑动变阻器的滑片 P,得到电流表与电压表的示数关系如图乙所示,在保证电路安全的前提下,下列说法中正确的是()A.电源电压为 9VB.R]的阻值为 200C.滑动变阻器的取值范围是 2Q〜500D.电路中电流不能超过 0。6A3•如图所示的电路中,电源电压为 4.5V 不变,电阻 R]标有"6Q0.5A",滑动变阻器 R2标有"30Q1A”,电流表的量程为“0~0。6A”,电压表的量程为“0〜3V”,滑片移动时,为了保护各电表和元件,下列说法正确的是()A.滑动变阻器阻值范围为 30〜8QB.电压表变化范围为 1V〜3VC.电流表变化范围为 0。5A〜0。25AD.滑动变阻器的取值范围为 6Q〜1204.如图为小明做"伏安法测电阻”的实验电路图,图中有电流表(量程 0-0.6A,0-3A)、电压表,(量程 0-3V,0-15V)、滑动变阻器(最大阻值为 120)、被测电阻 Rx(约60,按 60 计算)及由三节新干电池串联组成的电源。若实验要求电表指针不超过量程,且几次测量指针都偏过电表刻度盘的中线。则变阻器连入电路的阻值取值范围是()A.30〜120B.150〜120C.150〜90D.30〜90第 4 题图第 5 题图5.在"探究电流与电阻的关系"实验中,现有器材如下:电源(电压为 4。5V),四个定值电阻 R1(5Q)、R2(10Q)、R3(15Q)、R4(200),标有"XQ1A"的滑动变阻器(阻值模糊不清),电压表(可用量程:0-3V、0-15V),电流表(可用量程:0-0.6A),导线,开关。(1)设计并根据图甲所示的电路图,用笔画线代替导线把图乙所示的实物电路连接完整。(2)在连接实验电路时,小华应将开关处于状态,闭合开关前,应将滑动变阻器滑片滑到最端(选填"左"或“右")•(3)把定值电阻 R1接入图甲中的 A、B 两点之间,闭合开关,移动滑动变阻器的滑片,使电压表的示数为 2V 时,电流表的示数应为 Ao(4)分别用定值电阻 R2、R3、...
