测量施工技术方案

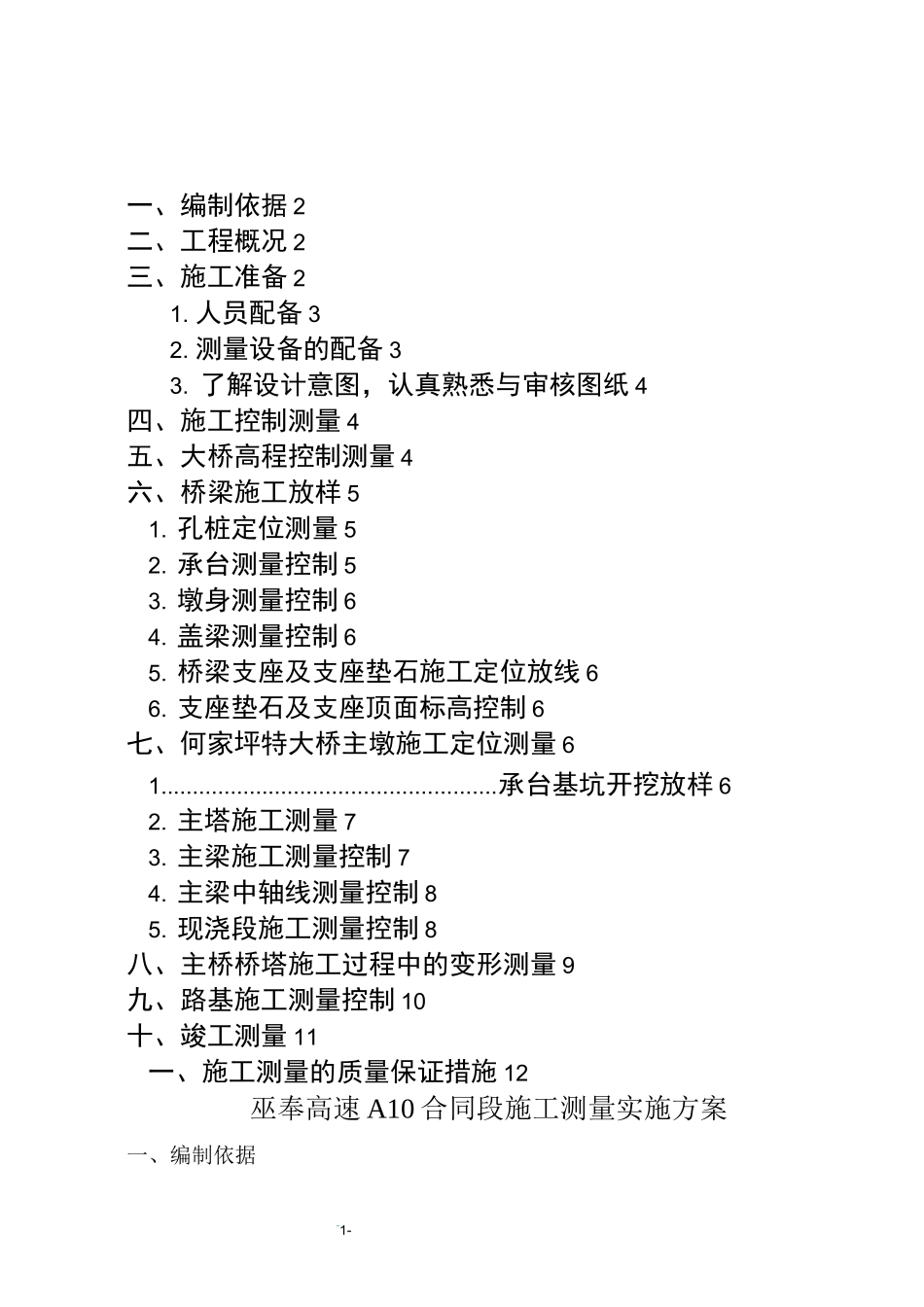

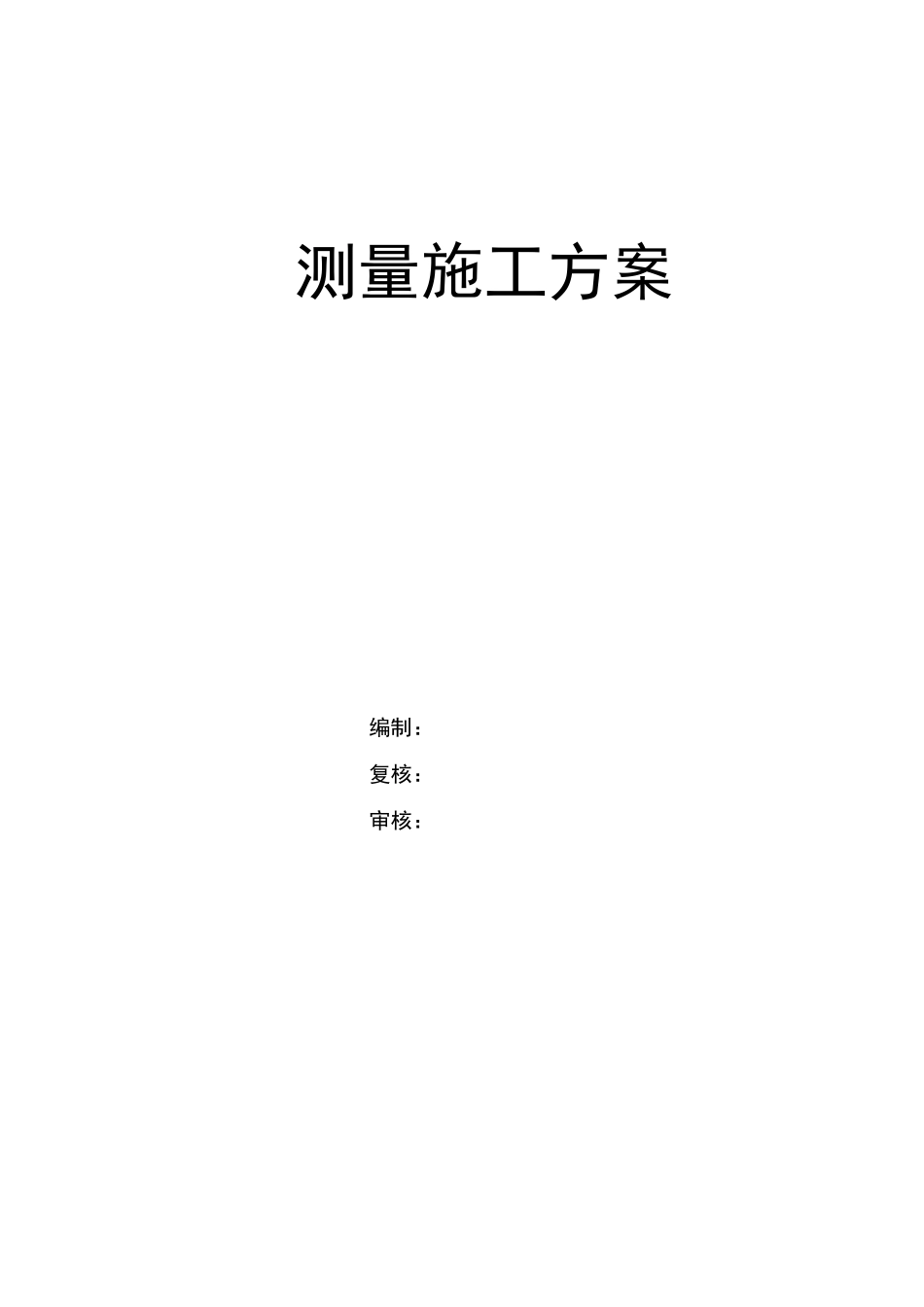

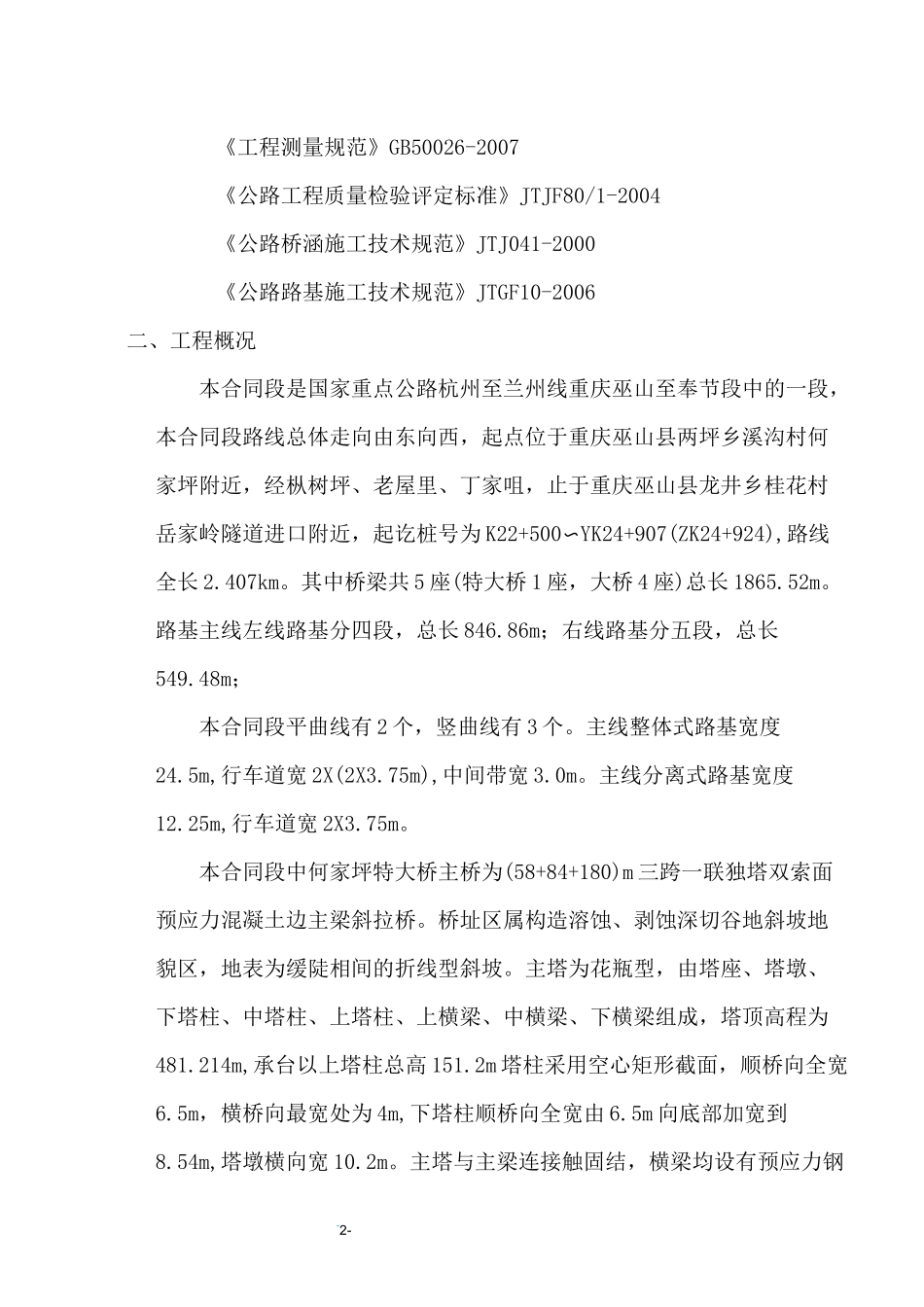

测量施工方案编制：复核：审核：-1-一、编制依据 2二、工程概况 2三、施工准备 21. 人员配备 32. 测量设备的配备 33. 了解设计意图，认真熟悉与审核图纸 4四、施工控制测量 4五、大桥高程控制测量 4六、桥梁施工放样 51. 孔桩定位测量 52. 承台测量控制 53. 墩身测量控制 64. 盖梁测量控制 65. 桥梁支座及支座垫石施工定位放线 66. 支座垫石及支座顶面标高控制 6七、何家坪特大桥主墩施工定位测量 61.....................................................承台基坑开挖放样 62. 主塔施工测量 73. 主梁施工测量控制 74. 主梁中轴线测量控制 85. 现浇段施工测量控制 8八、主桥桥塔施工过程中的变形测量 9九、路基施工测量控制 10十、竣工测量 11一、施工测量的质量保证措施 12巫奉高速 A10 合同段施工测量实施方案一、编制依据-2-《工程测量规范》GB50026-2007《公路工程质量检验评定标准》JTJF80/1-2004《公路桥涵施工技术规范》JTJ041-2000《公路路基施工技术规范》JTGF10-2006二、工程概况本合同段是国家重点公路杭州至兰州线重庆巫山至奉节段中的一段，本合同段路线总体走向由东向西，起点位于重庆巫山县两坪乡溪沟村何家坪附近，经枞树坪、老屋里、丁家咀，止于重庆巫山县龙井乡桂花村岳家岭隧道进口附近，起讫桩号为 K22+500〜YK24+907(ZK24+924),路线全长 2.407km。其中桥梁共 5 座(特大桥 1 座，大桥 4 座)总长 1865.52m。路基主线左线路基分四段，总长 846.86m；右线路基分五段，总长549.48m；本合同段平曲线有 2 个，竖曲线有 3 个。主线整体式路基宽度24.5m,行车道宽 2X(2X3.75m),中间带宽 3.0m。主线分离式路基宽度12.25m,行车道宽 2X3.75m。本合同段中何家坪特大桥主桥为(58+84+180)m 三跨一联独塔双索面预应力混凝土边主梁斜拉桥。桥址区属构造溶蚀、剥蚀深切谷地斜坡地貌区，地表为缓陡相间的折线型斜坡。主塔为花瓶型，由塔座、塔墩、下塔柱、中塔柱、上塔柱、上横梁、中横梁、下横梁组成，塔顶高程为481.214m,承台以上塔柱总高 151.2m 塔柱采用空心矩形截面，顺桥向全宽6.5m，横桥向最宽处为 4m,下塔柱顺桥向全宽由 6.5m 向底部加宽到8.54m,塔墩横向宽 10.2m。主塔与主梁连接触固结，横梁均设有预应力钢-3-绞线。引桥采用预应力混凝土 30 米 T 梁先简支后结构连续。枞树坪 1 号大桥、枞树坪 2 号大桥、老屋里大桥和丁家咀大桥上部构造均采用装配式预制 ...
