配网自动化终端技术条件书(DTU设备)

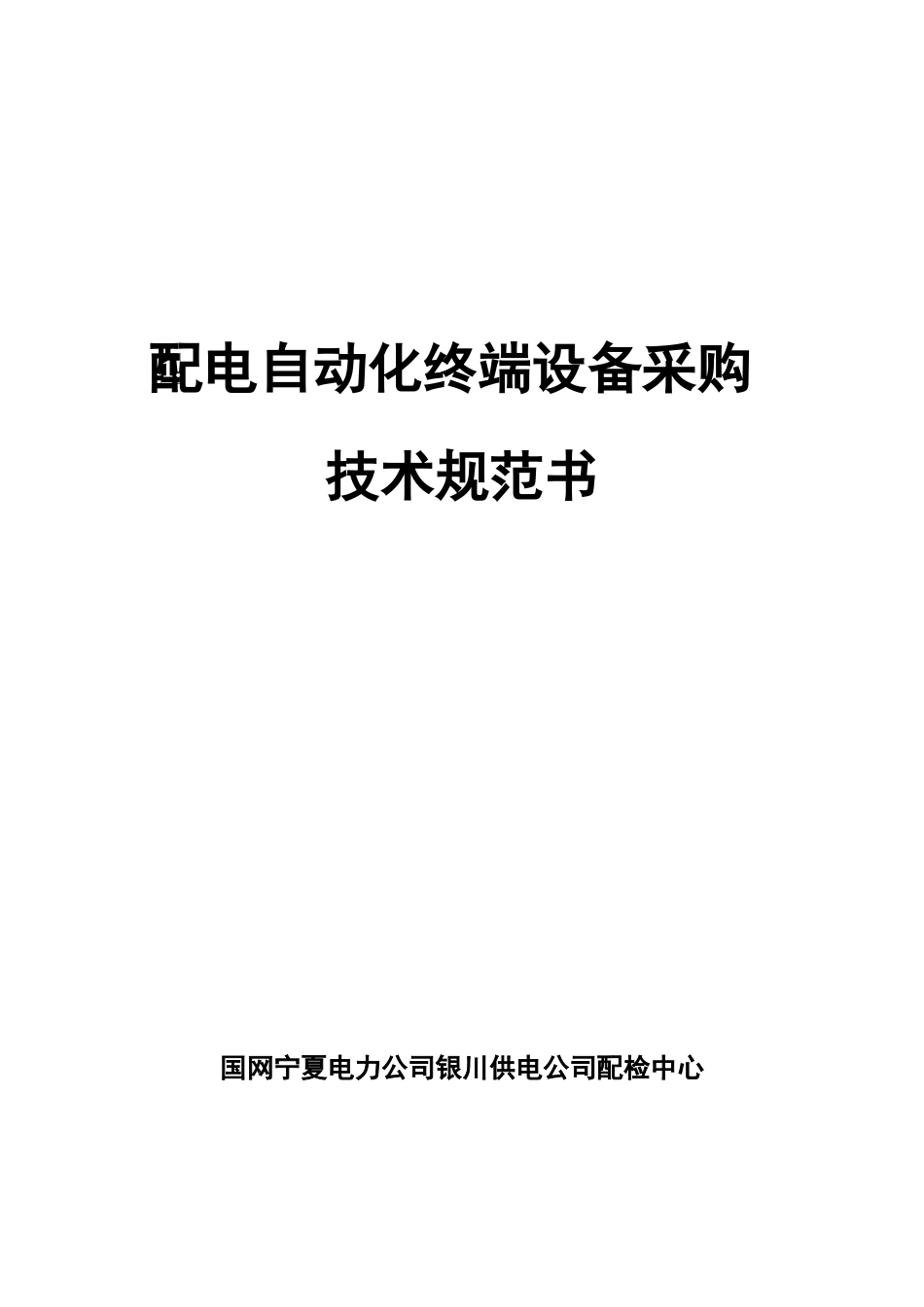

技术规范书国网宁夏电力公司银川供电公司配检中心配电自动化终端设备采购1!二零一五年三月目录第一章总则 3第二章引用标准 3第三章配电测控终端系统技术规范 53.1关键性技术要求 53.2环境条件 63.3电气额定参数 73.4技术性能 73.5装置设备的功能要求 103.6制造工装的一般要求 143.7供货范围 18第四章双方工作安排 184.1招标方职责 184.2投标方职责 19第五章质量保证和试验 195.1 质量保证 195.2型式试验 205.3现场试验(SAT)及调试 20第六章包装、运输和贮存 21第七章技术性能偏差表 21第八章供货清单 22第一章总则1. 为适应国网宁夏电力公司银川供电公司配电自动化系统中配电终端的发展需要，提高设备运行的安全可靠性，加强配电自动化终端设备技术管理，规范采购技术要求，特制定本技术规范书。2. 本技术规范书是依据国际、国家和行业的有关标准、规程和规范并结合公司运行情况而制定的。3. 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合本规范书和工业标准的优质产品。4. 本设备技术规范书所使用的标准如遇与投标产品所执行的标准不一致时,按较高标准执行。5. 本设备技术规范书经招标方和投标方确认后作为订货合同的技术附件与合同正文具有同等法律效力。6. 本规范书对配电自动化终端设备的技术条件提出了具体要求，适用于规范配电自动化终端设备的采购技术管理。第二章引用标准下列文件中的条款通过本标书的引用而构成为本规范的条款。GB50053-199410kV 及以下变电所设计规范GB50059-199235〜110kV 变电所设计规范GB50052-2009 供配电系统设计规范GB/T14049-2008 额定电压 10、35kV 架空绝缘电缆GB50061-199766kV 及以下架空电力线路设计规范GB/T4623－2006 环形钢筋混凝土电杆GB50169-2006 电气装置安装工程接地装置施工及验收规范GB50168-2006 电气装置安装工程电缆工程施工及验收规范GB50217-2007 电力工程电缆设计规范GB11032-2000 交流无间隙金属氧化物避雷器GB4208-2008外壳防护等级（IP 代码）DL/T599-2005城市中低压配电网改造技术导则DL/T601-1996架空绝缘配电线路设计技术规程DL/T621-1997交流电气装置的接地DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T5220-200510kV 及以下架空配电线路设计技术规程DL/T5221-2005 城市电力电缆线路设计技术规定DL/T741-2001架空送电线路运行规程DL/T814-2002配电...
