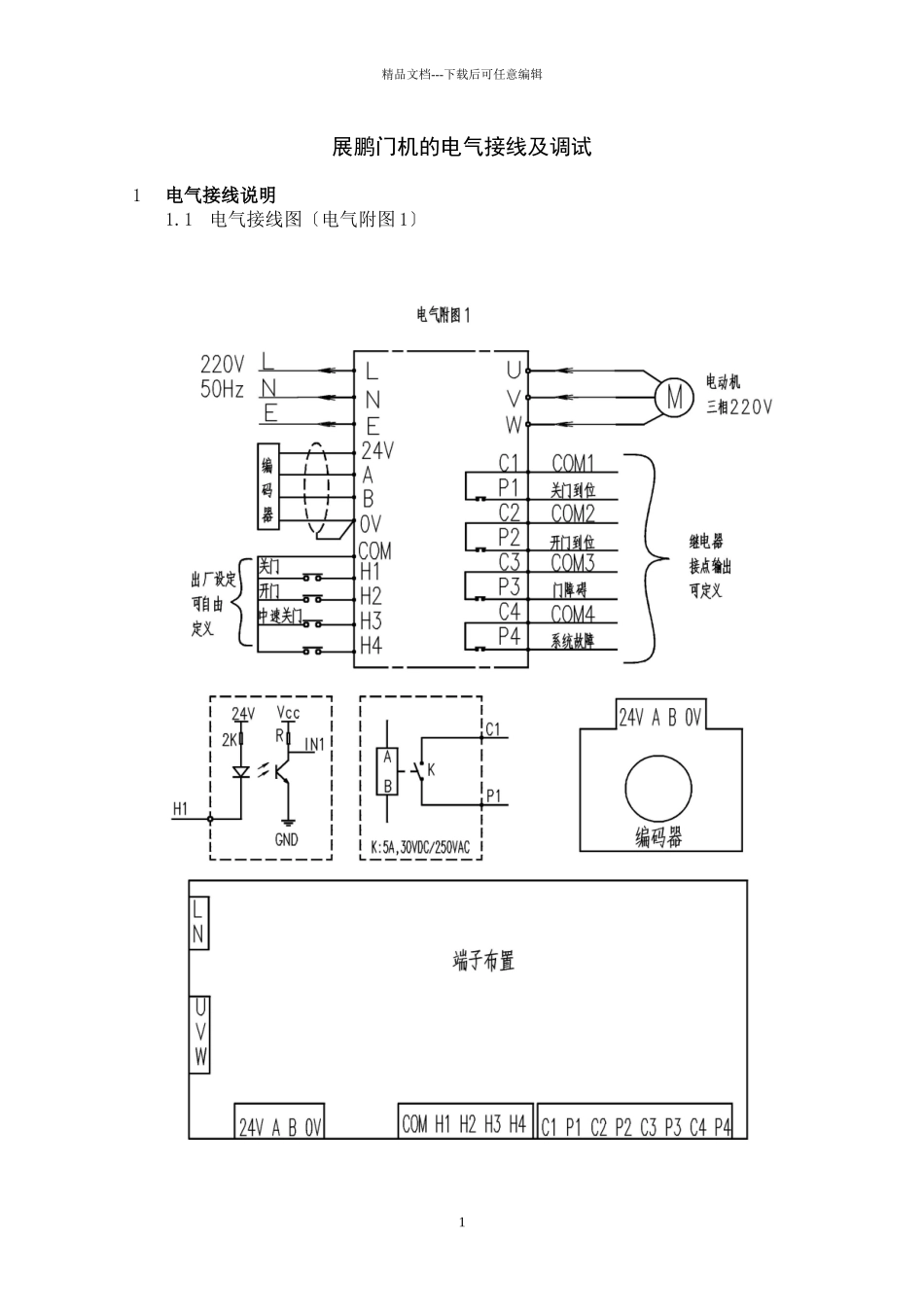

精品文档---下载后可任意编辑展鹏门机的电气接线及调试1电气接线说明1.1电气接线图〔电气附图 1〕1精品文档---下载后可任意编辑1.2供电电源使用单相沟通电源 AC220V±10%,50Hz±5%;建议通过 6A 的 C45N 等向门机供电。电源线:棕色――L,兰色――N,黄绿色――E。1.3编码器接线出厂时配有编码器连线,只需与控制器紧密连接即可。1.4电机线出厂时电机上配有三相电机线,只需与控制器紧密连接即可。1.5输入/输出信号接线1.5.1输入输入共有四个共 COM 的端子,每个输入端子均可独立定义成参数表中 H 组任一功能,常开或常闭也可任意定义,但不可重复定义,否那么报错。参数 H1-H4 分别对应输入端子 H1-H4。以下为出厂缺省定义:1.5.1.1关门输入――即加在 COM 和 H1 上的持续导通信号;1.5.1.2开门输入――即加在 COM 和 H2 上的持续导通信号;1.5.1.3慢关门输入――即加在 COM 和 H3 上的持续导通信号,一般用于超时强迫关门使用。1.5.1.4电眼信号――在 A1=03/04 门机自动运行时,可以接入电眼保护信号,一般用于演示,正常运行时门机由端子信号控制,此设定不起作用。注意:输入信号电源由门机控制器提供,不得接入外界电源!1.5.2输出输出共有四对相互独立的继电器触点〔容量为 3A,30VDC/250VAC〕,每对输出端子均可独立定义成参数表中 P 组任一功能,常开或常闭也可任意定义。参数 P1-P4 分别对应输出端子对 C1-P1 到 C4-P4。以下为出厂缺省定义:1.5.2.1关门到位信号――关门到位时 C1 与 P1 导通;1.5.2.2开门到位信号――开门到位时 C2 与 P2 导通;1.5.2.3门障碍信号――开关门遇障碍时 C3 与 P3 导通;1.5.2.4系统故障信号――有系统内部故障时 C4 与 P4 导通。1.5.2.5关门到位提前输出信号――在关门最后剩下 50mm 时输出该信号,一般用于屏蔽此位置过后的平安触板动作信号。1.6传动方式开门宽度小于 1500mm 的门机采纳直接传动方式,防爆门机及开门宽度大于等于 1500mm 的门机采纳一级减速传动方式。门机变频器的 A7 参数需根据传动方式和开门宽度的大小作相应调整,具体如下: 直接传动方式 A7=00 一级减速传动方式 1500-2400mm A7=03 一级减速传动方式 2500-3000mm A7=012精品文档---下载后可任意编辑1.6.4 小开门宽度防爆门机 A7=042面板说明2.1双位七段码显示2.1.1正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示:门完全闭合位置〔门刀...
