山特UPS故障分析图

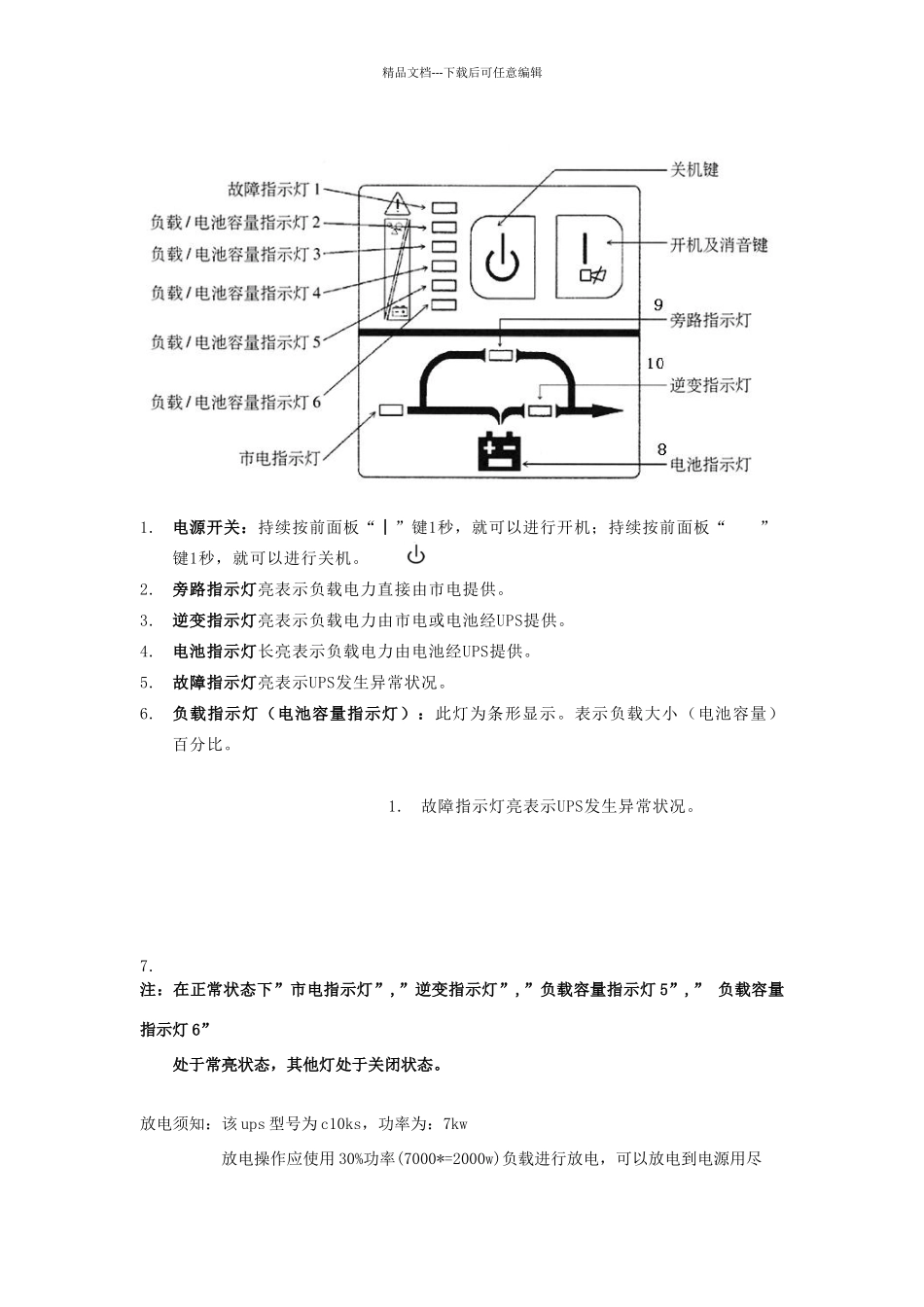

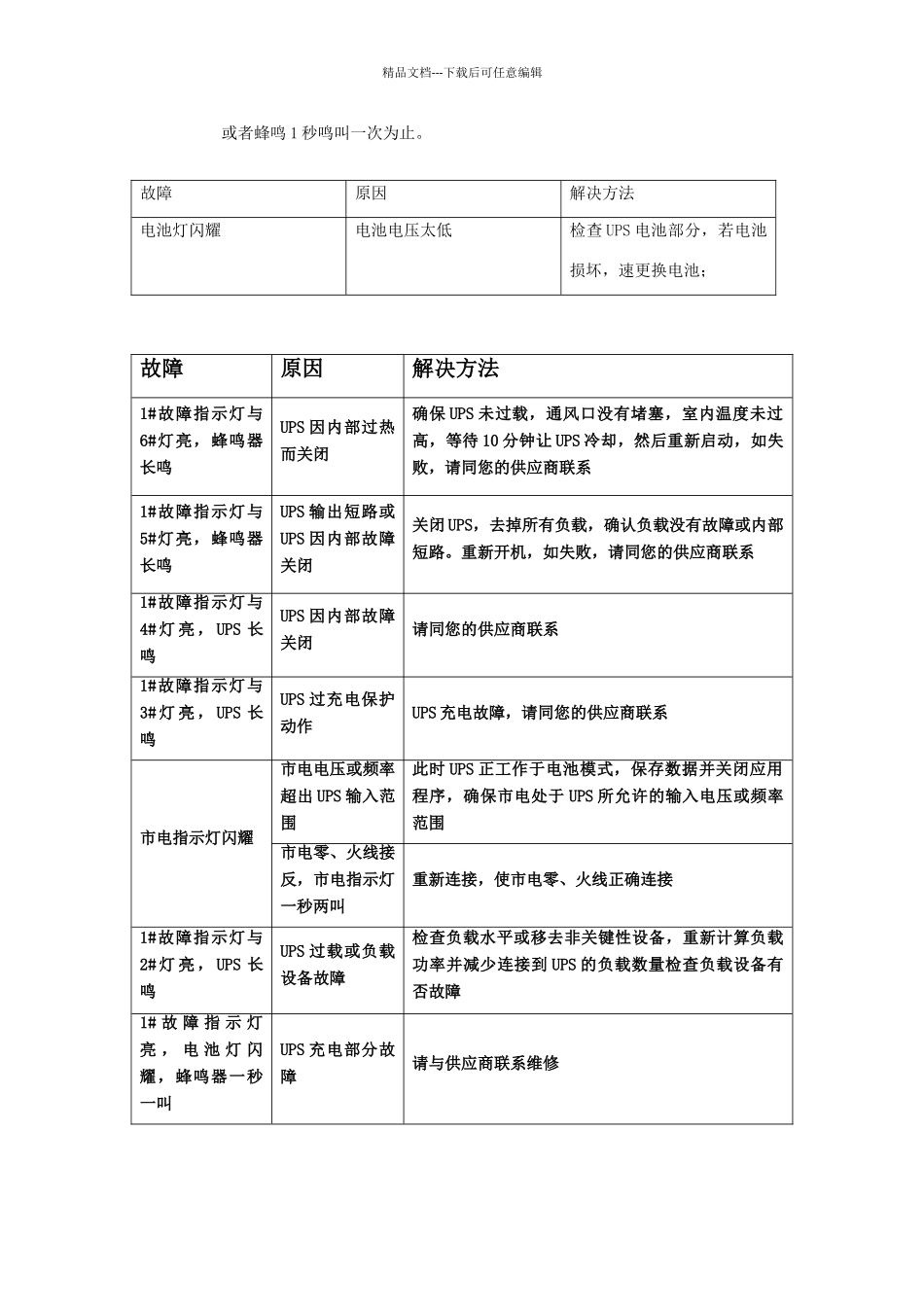

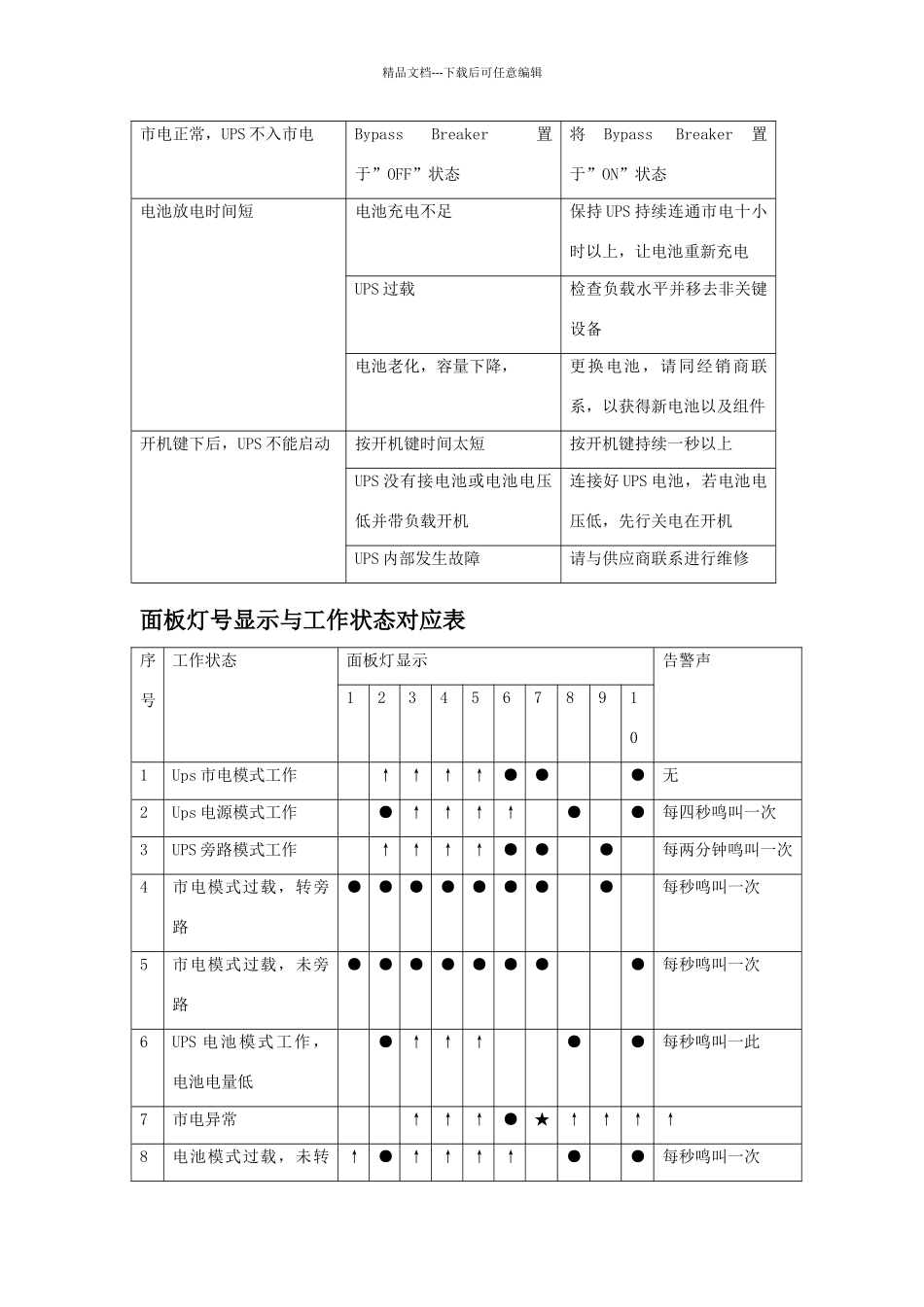

精品文档---下载后可任意编辑1.电源开关：持续按前面板“︱”键1秒，就可以进行开机；持续按前面板“”键1秒，就可以进行关机。2.旁路指示灯亮表示负载电力直接由市电提供。3.逆变指示灯亮表示负载电力由市电或电池经UPS提供。4.电池指示灯长亮表示负载电力由电池经UPS提供。5.故障指示灯亮表示UPS发生异常状况。6.负载指示灯（电池容量指示灯）：此灯为条形显示。表示负载大小（电池容量）百分比。7.注：在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯 5”,” 负载容量指示灯 6”处于常亮状态，其他灯处于关闭状态。放电须知：该 ups 型号为 c10ks，功率为：7kw 放电操作应使用 30%功率(7000*=2000w)负载进行放电，可以放电到电源用尽1.故障指示灯亮表示UPS发生异常状况。精品文档---下载后可任意编辑或者蜂鸣 1 秒鸣叫一次为止。故障原因解决方法电池灯闪耀电池电压太低检查 UPS 电池部分，若电池损坏，速更换电池；故障原因解决方法1#故障指示灯与6#灯亮，蜂鸣器长鸣UPS 因内部过热而关闭确保 UPS 未过载，通风口没有堵塞，室内温度未过高，等待 10 分钟让 UPS 冷却，然后重新启动，如失败，请同您的供应商联系1#故障指示灯与5#灯亮，蜂鸣器长鸣UPS 输出短路或UPS 因内部故障关闭关闭 UPS，去掉所有负载，确认负载没有故障或内部短路。重新开机，如失败，请同您的供应商联系1#故障指示灯与4# 灯 亮 ， UPS 长鸣UPS 因内部故障关闭请同您的供应商联系1#故障指示灯与3# 灯 亮 ， UPS 长鸣UPS 过充电保护动作UPS 充电故障，请同您的供应商联系市电指示灯闪耀市电电压或频率超出 UPS 输入范围此时 UPS 正工作于电池模式，保存数据并关闭应用程序，确保市电处于 UPS 所允许的输入电压或频率范围市电零、火线接反，市电指示灯一秒两叫重新连接，使市电零、火线正确连接1#故障指示灯与2# 灯 亮 ， UPS 长鸣UPS 过载或负载设备故障检查负载水平或移去非关键性设备，重新计算负载功率并减少连接到 UPS 的负载数量检查负载设备有否故障1# 故 障 指 示 灯亮 ， 电 池 灯 闪耀，蜂鸣器一秒一叫UPS 充电部分故障请与供应商联系维修精品文档---下载后可任意编辑市电正常，UPS 不入市电Bypass Breaker 置于”OFF”状态将Bypass Breaker置于”ON”状态电池放电时间短电池充电不足保持 UPS 持续连通市电十小时以上，让电池重新充电UPS 过载检查负载水平并移去非关键设备电池老...
