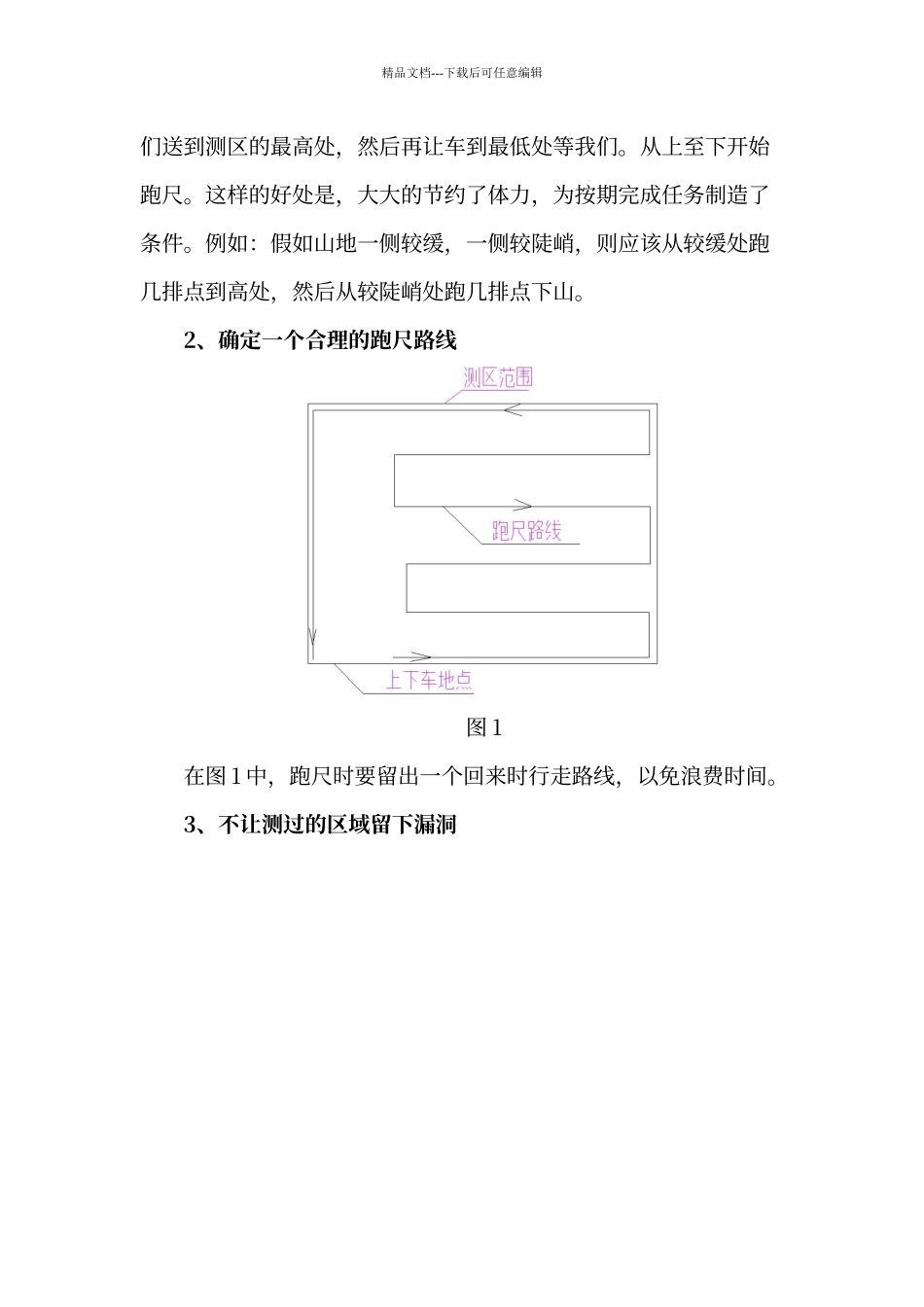

精品文档---下载后可任意编辑工程测量中怎样跑尺鞍钢集团矿业设计讨论院有限公司 张德江一、前言一直很反感把立尺的人称为‘跑尺的’，感觉有一种蔑视的含义。其实，很久以前，就把跑尺的人叫做‘司尺员’。在写这个讲义同时，上网百度了一下，居然没有这个词条，于是马上动手在百度百科上添加上了。因为，这样一个重要的工种没有一个正式的定义，是测量人的悲伤。画图的人都知道，一张工程测量的图纸，精度高低，很大程度上是由司尺员决定的，特别是绘制等高线，它的精度 60%以决定于司尺员。‘跑尺的’在工程测量中的地位不容小视。二、策划工程开工前，司尺人员先要知道测区范围，测区大致走向，山地、平地、厂区、居民地的分布、任务的用途等等。然后依据上述确定自己的跑尺方案。总原则是：1、以走最少的路，测出最多的细部点为最佳。2、以最节约时间为最佳。3、以最节约体力为最佳。4、以跑出全部关键地性点和保证地形点密度为必须。5、保证人员和仪器安全为第一目标。1、借用地形优势，确定自己的跑尺方案以我在四川的白马矿测绘为例。白马矿山高林密，地形非常陡峭，但测区的最高处和最低处都有道路通过，于是我们就让车把我精品文档---下载后可任意编辑们送到测区的最高处，然后再让车到最低处等我们。从上至下开始跑尺。这样的好处是，大大的节约了体力，为按期完成任务制造了条件。例如：假如山地一侧较缓，一侧较陡峭，则应该从较缓处跑几排点到高处，然后从较陡峭处跑几排点下山。2、确定一个合理的跑尺路线图 1在图 1 中，跑尺时要留出一个回来时行走路线，以免浪费时间。3、不让测过的区域留下漏洞精品文档---下载后可任意编辑图 2图 2 中，已经测绘过的区域，留下了一个未测区域，这个空白总要去补测，但这会比当时连续测绘耽误很多时间和精力。4、做好每天的任务计划每天都应该确定自己当天的施测区域，和当天的任务量。这样的好处是任务明确，方向明确。能加快工期，也能避开留下漏洞。三、施测1、山地细部测量的关键部位在山地中鞍部（见图 3）、分水线及合水线（见图 4）、陡坎和山崖的上线和下线以及端点和弯点（见图 5）、坡度变换线（见图6）都为必测部位。有时，分水线和相邻的合水线有一个明显的交点，也为必测点位。精品文档---下载后可任意编辑图 3图 4精品文档---下载后可任意编辑图 5图 6图 6 中的地貌，图 7 是它的剖面图。精品文档---下载后可任意编辑图 7图 7 中这样的位置，都是跑尺时必须...
