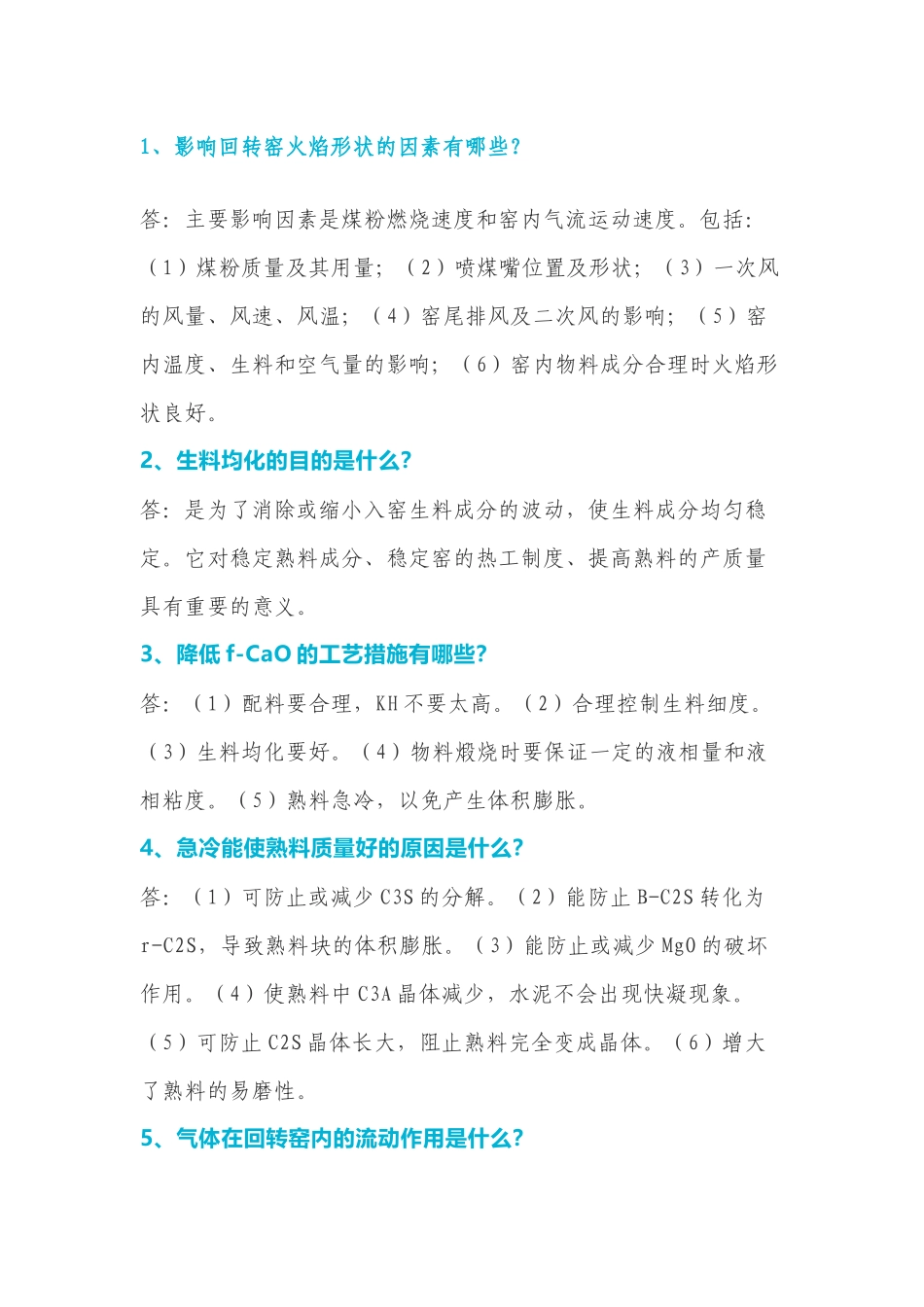

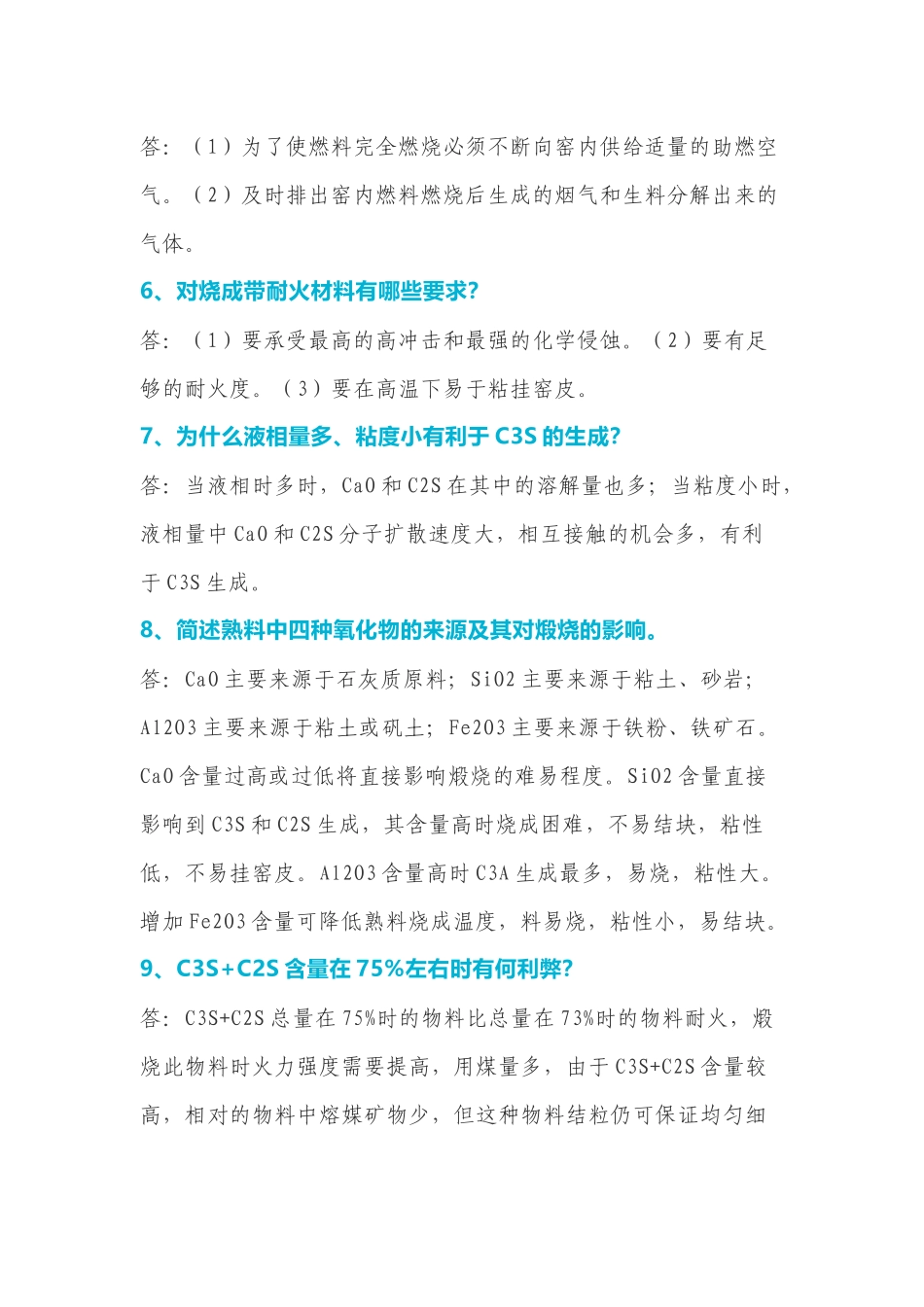

1、影响回转窑火焰形状的因素有哪些？答：主要影响因素是煤粉燃烧速度和窑内气流运动速度。包括：（1）煤粉质量及其用量；（2）喷煤嘴位置及形状；（3）一次风的风量、风速、风温；（4）窑尾排风及二次风的影响；（5）窑内温度、生料和空气量的影响；（6）窑内物料成分合理时火焰形状良好。2、生料均化的目的是什么？答：是为了消除或缩小入窑生料成分的波动，使生料成分均匀稳定。它对稳定熟料成分、稳定窑的热工制度、提高熟料的产质量具有重要的意义。3、降低 f-CaO 的工艺措施有哪些？答：（1）配料要合理，KH 不要太高。（2）合理控制生料细度。（3）生料均化要好。（4）物料煅烧时要保证一定的液相量和液相粘度。（5）熟料急冷，以免产生体积膨胀。4、急冷能使熟料质量好的原因是什么？答：（1）可防止或减少 C3S 的分解。（2）能防止 B-C2S 转化为r-C2S，导致熟料块的体积膨胀。（3）能防止或减少 MgO 的破坏作用。（4）使熟料中 C3A 晶体减少，水泥不会出现快凝现象。（5）可防止 C2S 晶体长大，阻止熟料完全变成晶体。（6）增大了熟料的易磨性。5、气体在回转窑内的流动作用是什么？答：（1）为了使燃料完全燃烧必须不断向窑内供给适量的助燃空气。（2）及时排出窑内燃料燃烧后生成的烟气和生料分解出来的气体。6、对烧成带耐火材料有哪些要求？答：（1）要承受最高的高冲击和最强的化学侵蚀。（2）要有足够的耐火度。（3）要在高温下易于粘挂窑皮。7、为什么液相量多、粘度小有利于 C3S 的生成？答：当液相时多时，CaO 和 C2S 在其中的溶解量也多；当粘度小时，液相量中 CaO 和 C2S 分子扩散速度大，相互接触的机会多，有利于 C3S 生成。8、简述熟料中四种氧化物的来源及其对煅烧的影响。答：CaO 主要来源于石灰质原料；SiO2 主要来源于粘土、砂岩；Al2O3 主要来源于粘土或矾土；Fe2O3 主要来源于铁粉、铁矿石。CaO 含量过高或过低将直接影响煅烧的难易程度。SiO2 含量直接影响到 C3S 和 C2S 生成，其含量高时烧成困难，不易结块，粘性低，不易挂窑皮。Al2O3 含量高时 C3A 生成最多，易烧，粘性大。增加 Fe2O3 含量可降低熟料烧成温度，料易烧，粘性小，易结块。9、C3S+C2S 含量在 75%左右时有何利弊？答：C3S+C2S 总量在 75%时的物料比总量在 73%时的物料耐火，煅烧此物料时火力强度需要提高，用煤量多，由于 C3S+C2S 含量较高，相对的物料中熔媒矿物少，但这种物料结粒仍可保证均匀细小...
