洁净室大面积高等级地坪平整度、水平度控制方案

洁净室大面积高等级地坪平整度、水平度控制方案_第1页
1/10
洁净室大面积高等级地坪平整度、水平度控制方案_第2页
2/10
洁净室大面积高等级地坪平整度、水平度控制方案_第3页
3/10

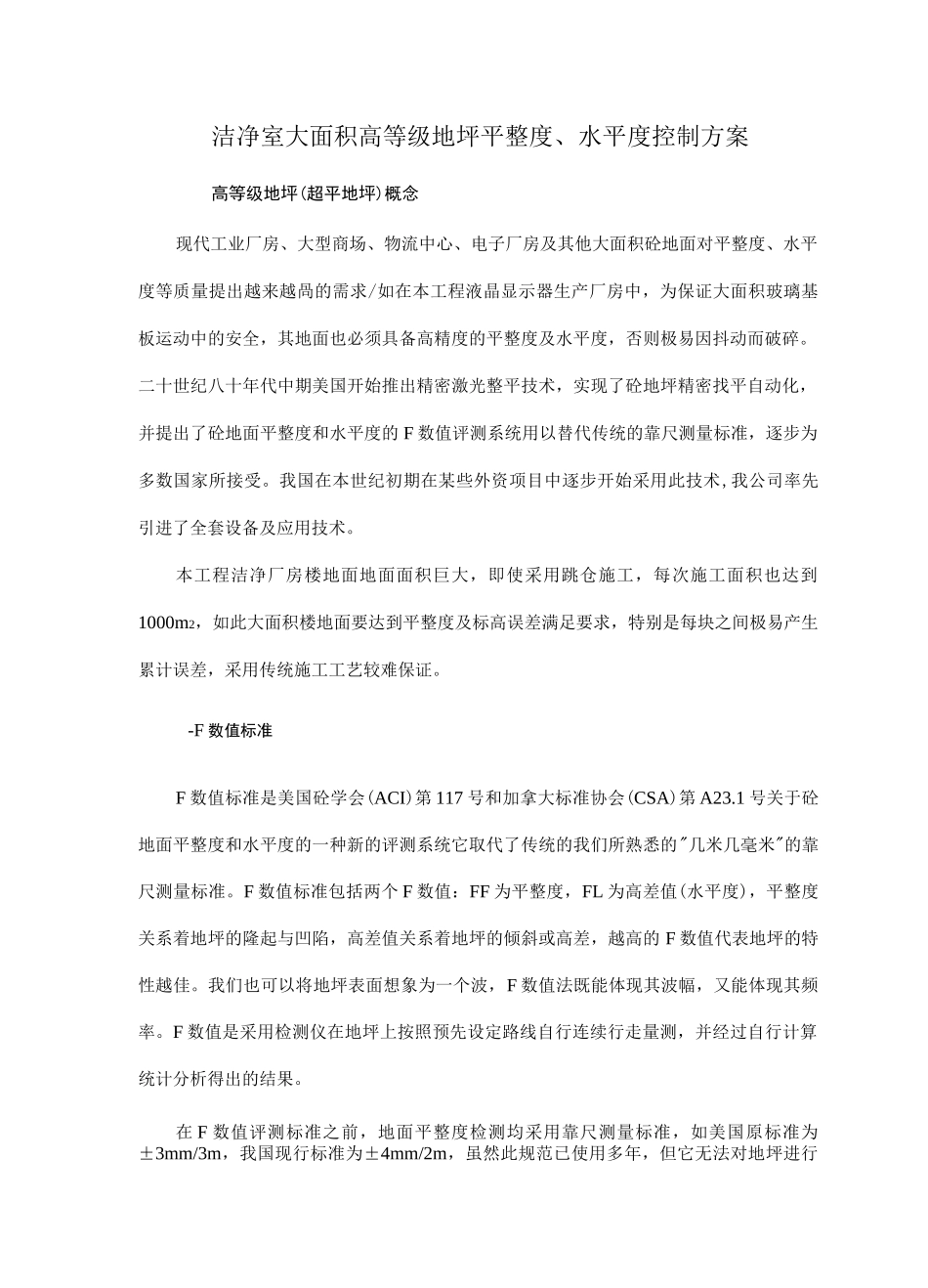

洁净室大面积高等级地坪平整度、水平度控制方案高等级地坪(超平地坪)概念现代工业厂房、大型商场、物流中心、电子厂房及其他大面积砼地面对平整度、水平度等质量提出越来越咼的需求/如在本工程液晶显示器生产厂房中,为保证大面积玻璃基板运动中的安全,其地面也必须具备高精度的平整度及水平度,否则极易因抖动而破碎。二十世纪八十年代中期美国开始推出精密激光整平技术,实现了砼地坪精密找平自动化,并提出了砼地面平整度和水平度的 F 数值评测系统用以替代传统的靠尺测量标准,逐步为多数国家所接受。我国在本世纪初期在某些外资项目中逐步开始采用此技术,我公司率先引进了全套设备及应用技术。本工程洁净厂房楼地面地面面积巨大,即使采用跳仓施工,每次施工面积也达到1000m2,如此大面积楼地面要达到平整度及标高误差满足要求,特别是每块之间极易产生累计误差,采用传统施工工艺较难保证。-F 数值标准F 数值标准是美国砼学会(ACI)第 117 号和加拿大标准协会(CSA)第 A23.1 号关于砼地面平整度和水平度的一种新的评测系统它取代了传统的我们所熟悉的"几米几毫米"的靠尺测量标准。F 数值标准包括两个 F 数值:FF 为平整度,FL 为高差值(水平度),平整度关系着地坪的隆起与凹陷,高差值关系着地坪的倾斜或高差,越高的 F 数值代表地坪的特性越佳。我们也可以将地坪表面想象为一个波,F 数值法既能体现其波幅,又能体现其频率。F 数值是采用检测仪在地坪上按照预先设定路线自行连续行走量测,并经过自行计算统计分析得出的结果。在 F 数值评测标准之前,地面平整度检测均采用靠尺测量标准,如美国原标准为±3mm/3m,我国现行标准为±4mm/2m,虽然此规范已使用多年,但它无法对地坪进行连续测量,不能对量测数据进行量化统计分析,田可人都可能得到不同的量测结果,也无法反映整块地坪的高度误差。同时,靠尺法的这种检测标准并不能客观地反映地坪表面的特征,如下图中的 ABC三块地坪都可以满足 3mm/3m 的检测标准,但显然三块地坪的特性并不相同,F 数值法具有识别地面此种特性的能力,且这些特性与地面用途密切相关,TFT-LCD 洁净厂房项目就需要满足某些特性要求。Tirr一地坪|地坪地坪地坪特性对 t 比示意图根据国夕卜统计资料及我公司现场实际检测结果汇总显示,采用传统方法施工的较为平坦地面,测试结果大都在 FF15 到 FF25 之间,TFT-LCD 项目洁净室地面平整度一般要求在 FF40 左右(完全满足士 3mm/3m ...
