PADS 元件库管理

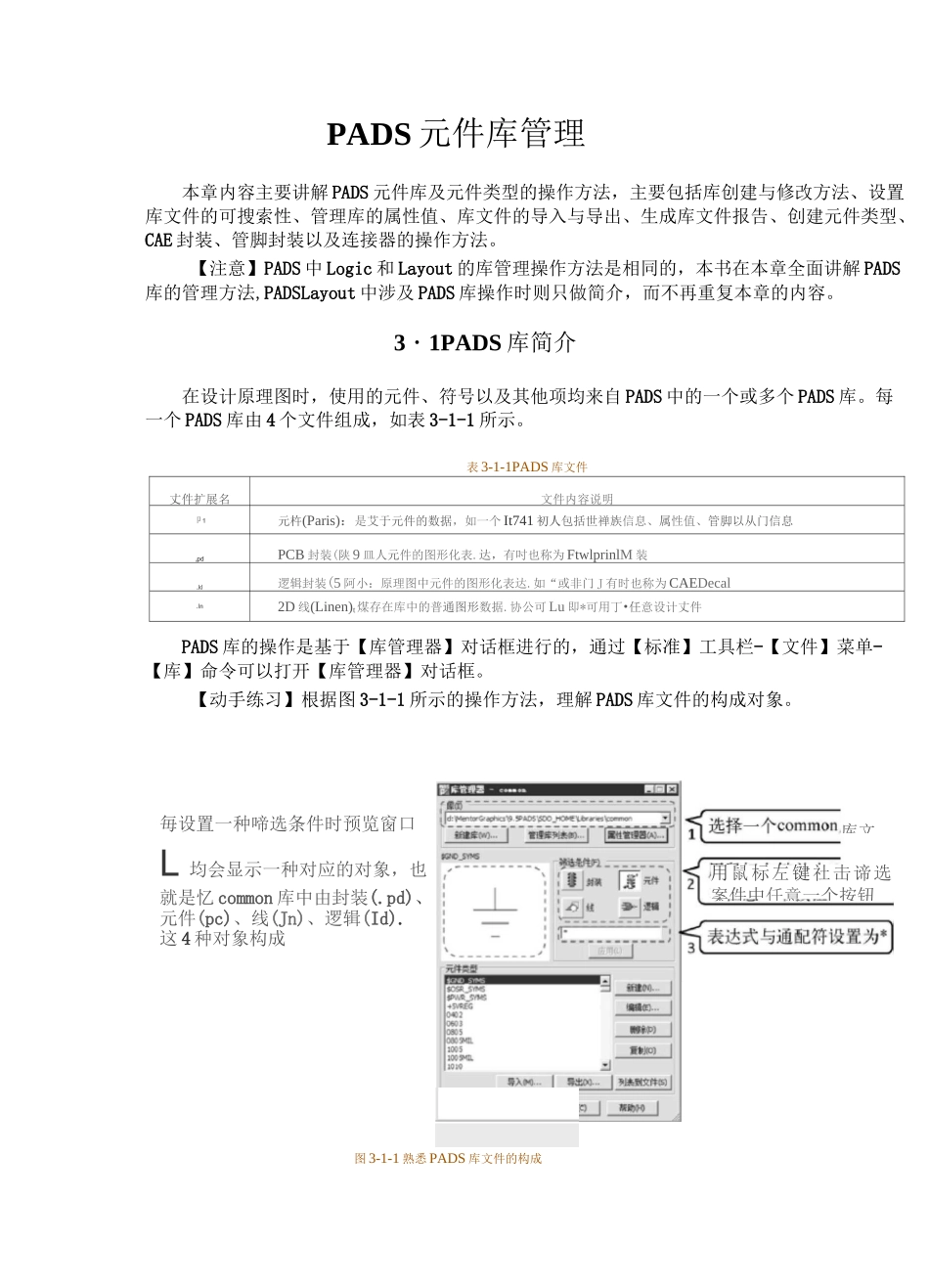

PADS 元件库管理本章内容主要讲解 PADS 元件库及元件类型的操作方法，主要包括库创建与修改方法、设置库文件的可搜索性、管理库的属性值、库文件的导入与导出、生成库文件报告、创建元件类型、CAE 封装、管脚封装以及连接器的操作方法。【注意】PADS 中 Logic 和 Layout 的库管理操作方法是相同的，本书在本章全面讲解 PADS库的管理方法,PADSLayout 中涉及 PADS 库操作时则只做简介，而不再重复本章的内容。3・1PADS 库简介在设计原理图时，使用的元件、符号以及其他项均来自 PADS 中的一个或多个 PADS 库。每一个 PADS 库由 4 个文件组成，如表 3-1-1 所示。表 3-1-1PADS 库文件丈件扩展名文件内容说明卩 1元杵(Paris)：是艾于元件的数据，如一个 It741 初人包括世禅族信息、属性值、管脚以从门信息,pdPCB 封装(陕 9 皿人元件的图形化表.达，有吋也称为 FtwlprinlM 装.kl逻辑封装(5 阿小：原理图中元件的图形化表达.如“或非门 J 有时也称为 CAEDecal.In2D 线(Linen)t煤存在库中的普通图形数据.协公可 Lu 即*可用丁•任意设计丈件PADS 库的操作是基于【库管理器】对话框进行的，通过【标准】工具栏-【文件】菜单-【库】命令可以打开【库管理器】对话框。【动手练习】根据图 3-1-1 所示的操作方法，理解 PADS 库文件的构成对象。毎设置一种啼选条件时预览窗口L 均会显示一种对应的对象，也就是忆 common 库中由封装(.pd)、元件(pc)、线(Jn)、逻辑(Id).这 4 种对象构成库文用鼠标左键社击谛选案件中任意一个按钮图 3-1-1 熟悉 PADS 库文件的构成3・2 转换早期版本的 PADS 库文件若用尸使用的 PADS 版本是较早的版本（PADS2005 或 PADS2007 版本），可以使用【PADS 库转换程序】对话框实现版本的转换。启动 PADS 库转换程序以及转换 PADS2007 库文件为 PADS9.5版本库文件的方法如图 3-2-1 所示。3・3 库管理器操作1）熟悉 PADS 库操作环境 PADS 的库操作是依赖【库管理器】对话框实现的，该对话框中提供了库文件查询列表、库中对象预览、设置显示库中对象的筛选条件（通配符设置）以及直接在【库管理器】中新建某些对象的操作入口。【动手练习】参看图 3-3-1 所示方法，设置【库管理器】对话框，完成搜索所有库文件列表中“+5VREG”元件的操作。该操作实际上也可以作为查看库中项的基本操作方法。2）创建库如图 3-3-2 所示为创建 PADS 库的方法，利用该方法可以...
