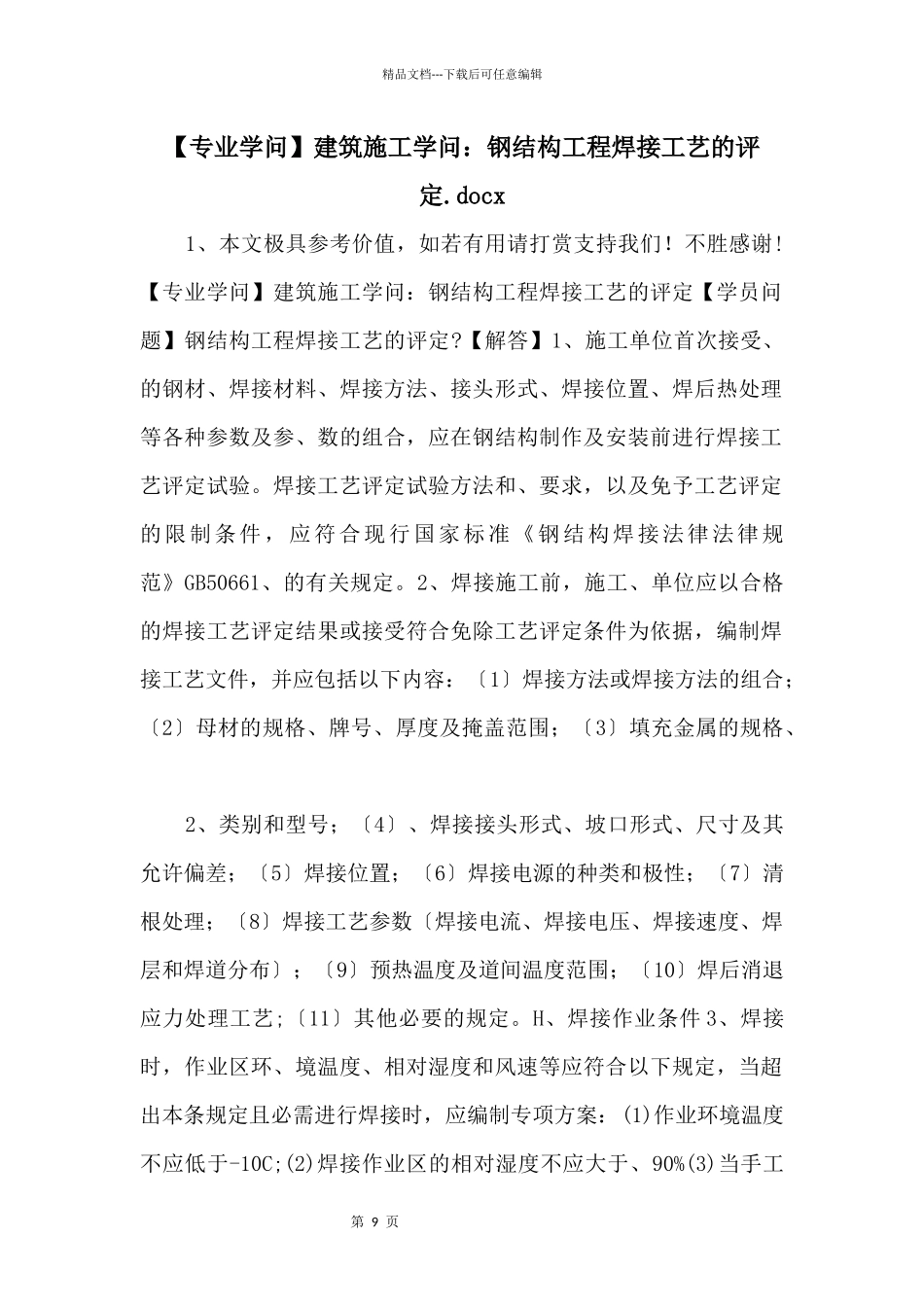

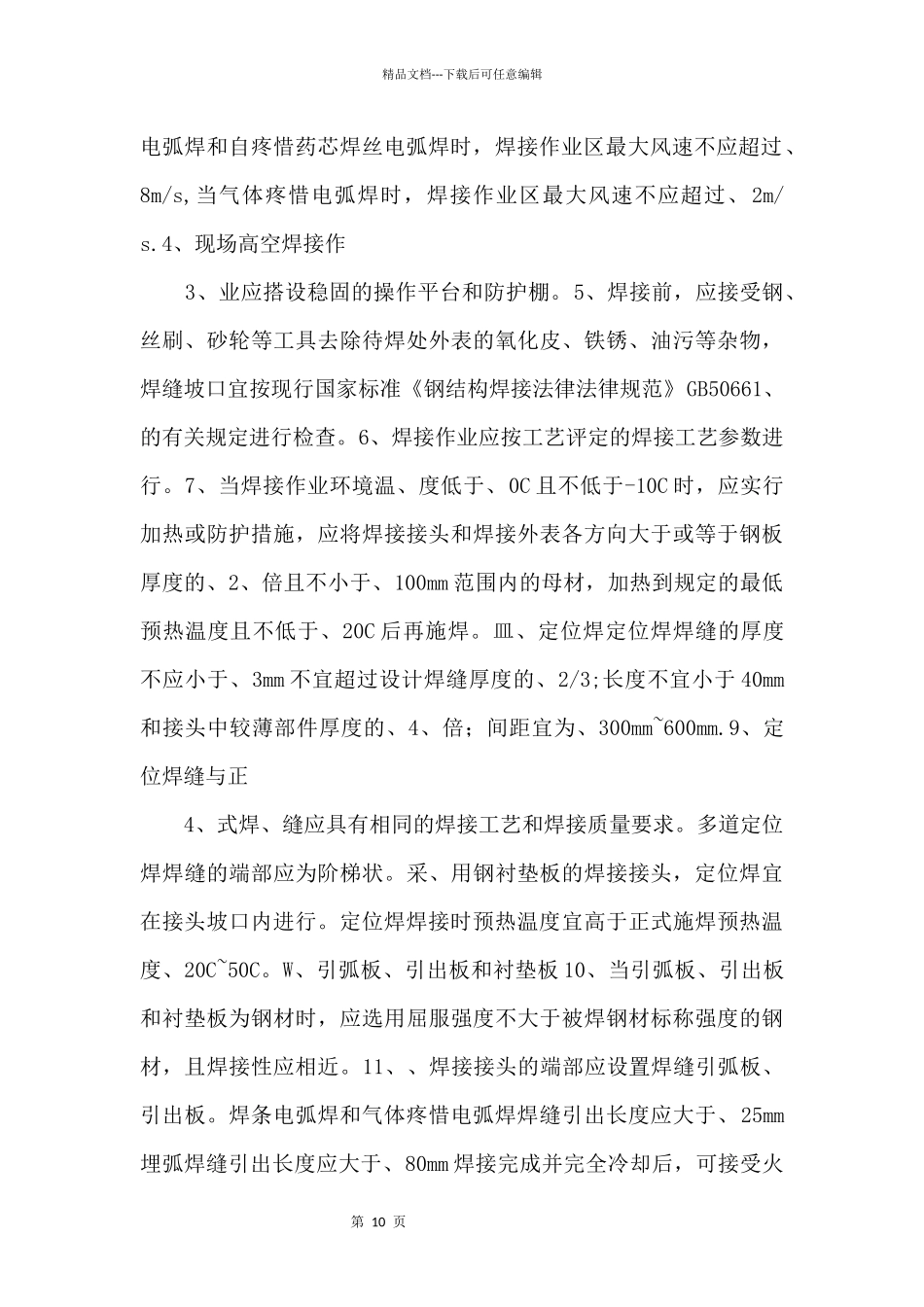

第 9 页精品文档---下载后可任意编辑【专业学问】建筑施工学问：钢结构工程焊接工艺的评定.docx 1、本文极具参考价值，如若有用请打赏支持我们！不胜感谢!【专业学问】建筑施工学问：钢结构工程焊接工艺的评定【学员问题】钢结构工程焊接工艺的评定?【解答】1、施工单位首次接受、的钢材、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理等各种参数及参、数的组合，应在钢结构制作及安装前进行焊接工艺评定试验。焊接工艺评定试验方法和、要求，以及免予工艺评定的限制条件，应符合现行国家标准《钢结构焊接法律法律规范》GB50661、的有关规定。2、焊接施工前，施工、单位应以合格的焊接工艺评定结果或接受符合免除工艺评定条件为依据，编制焊接工艺文件，并应包括以下内容：〔1〕焊接方法或焊接方法的组合；〔2〕母材的规格、牌号、厚度及掩盖范围；〔3〕填充金属的规格、 2、类别和型号；〔4〕、焊接接头形式、坡口形式、尺寸及其允许偏差；〔5〕焊接位置；〔6〕焊接电源的种类和极性；〔7〕清根处理；〔8〕焊接工艺参数〔焊接电流、焊接电压、焊接速度、焊层和焊道分布〕；〔9〕预热温度及道间温度范围；〔10〕焊后消退应力处理工艺;〔11〕其他必要的规定。H、焊接作业条件 3、焊接时，作业区环、境温度、相对湿度和风速等应符合以下规定，当超出本条规定且必需进行焊接时，应编制专项方案：(1)作业环境温度不应低于-10C;(2)焊接作业区的相对湿度不应大于、90%(3)当手工第 10 页精品文档---下载后可任意编辑电弧焊和自疼惜药芯焊丝电弧焊时，焊接作业区最大风速不应超过、8m/s,当气体疼惜电弧焊时，焊接作业区最大风速不应超过、 2m/s.4、现场高空焊接作 3、业应搭设稳固的操作平台和防护棚。5、焊接前，应接受钢、丝刷、砂轮等工具去除待焊处外表的氧化皮、铁锈、油污等杂物，焊缝坡口宜按现行国家标准《钢结构焊接法律法律规范》GB50661、的有关规定进行检查。6、焊接作业应按工艺评定的焊接工艺参数进行。7、当焊接作业环境温、度低于、0C 且不低于-10C 时，应实行加热或防护措施，应将焊接接头和焊接外表各方向大于或等于钢板厚度的、2、倍且不小于、100mm 范围内的母材，加热到规定的最低预热温度且不低于、20C 后再施焊。皿、定位焊定位焊焊缝的厚度不应小于、3mm 不宜超过设计焊缝厚度的、2/3;长度不宜小于 40mm和接头中较薄部件厚度的、4、倍；间距宜为、300mm~600mm.9、定位焊缝与正 4、式焊、缝应具有相同的焊接...
