怎样看懂建筑图纸.docx

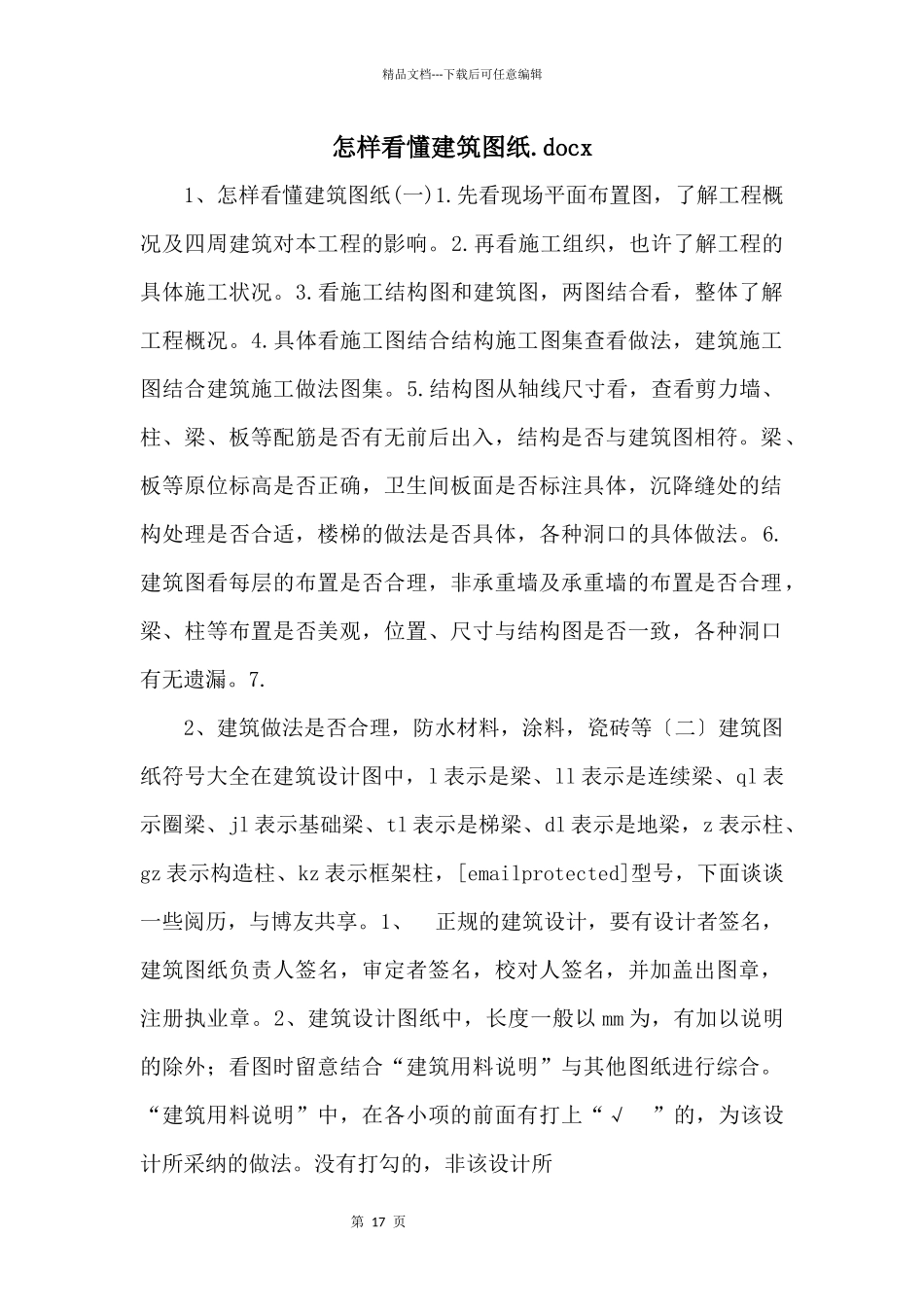

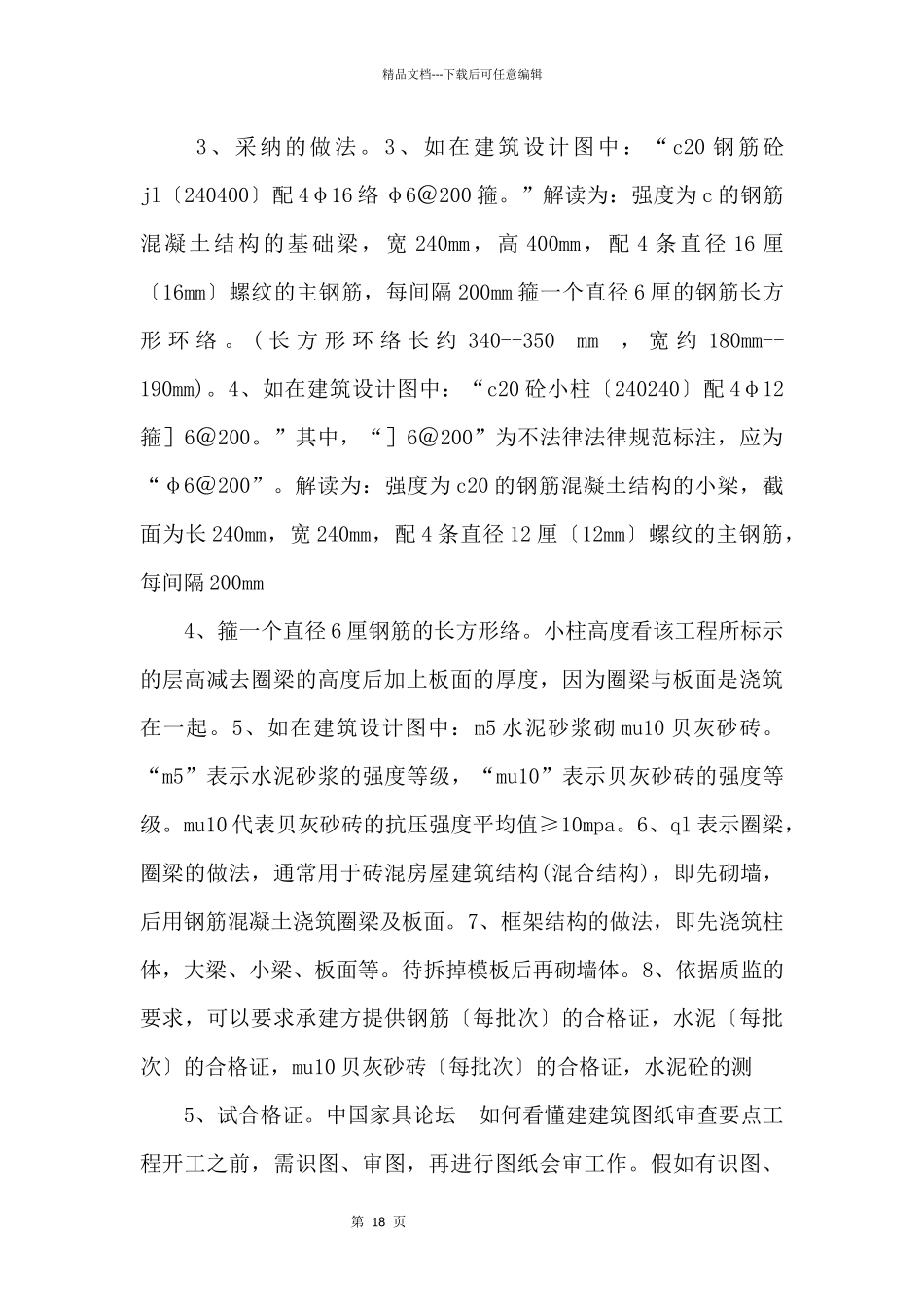

第 17 页精品文档---下载后可任意编辑怎样看懂建筑图纸.docx 1、怎样看懂建筑图纸(一)1.先看现场平面布置图，了解工程概况及四周建筑对本工程的影响。2.再看施工组织，也许了解工程的具体施工状况。3.看施工结构图和建筑图，两图结合看，整体了解工程概况。4.具体看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注具体，沉降缝处的结构处理是否合适，楼梯的做法是否具体，各种洞口的具体做法。6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。7. 2、建筑做法是否合理，防水材料，涂料，瓷砖等〔二〕建筑图纸符号大全在建筑设计图中，l 表示是梁、ll 表示是连续梁、ql 表示圈梁、jl 表示基础梁、tl 表示是梯梁、dl 表示是地梁，z 表示柱、gz 表示构造柱、kz 表示框架柱，[emailprotected]型号，下面谈谈一些阅历，与博友共享。1、 正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。2、建筑设计图纸中，长度一般以 mm 为，有加以说明的除外；看图时留意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采纳的做法。没有打勾的，非该设计所 第 18 页精品文档---下载后可任意编辑 3 、采纳的做法。 3、如在建筑设计图中：“ c20 钢筋砼jl〔240400〕配 4φ16 络 φ6＠200 箍。”解读为：强度为 c 的钢筋混凝土结构的基础梁，宽 240mm，高 400mm，配 4 条直径 16 厘〔16mm〕螺纹的主钢筋，每间隔 200mm 箍一个直径 6 厘的钢筋长方形 环 络 。 ( 长 方 形 环 络 长 约 340--350 mm ， 宽 约 180mm--190mm)。4、如在建筑设计图中：“c20 砼小柱〔240240〕配 4φ12箍］6＠200。”其中，“］6＠200”为不法律法律规范标注，应为“φ6＠200”。解读为：强度为 c20 的钢筋混凝土结构的小梁，截面为长 240mm，宽 240mm，配 4 条直径 12 厘〔12mm〕螺纹的主钢筋，每间隔 200mm 4、箍一个直径 6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。5、...
