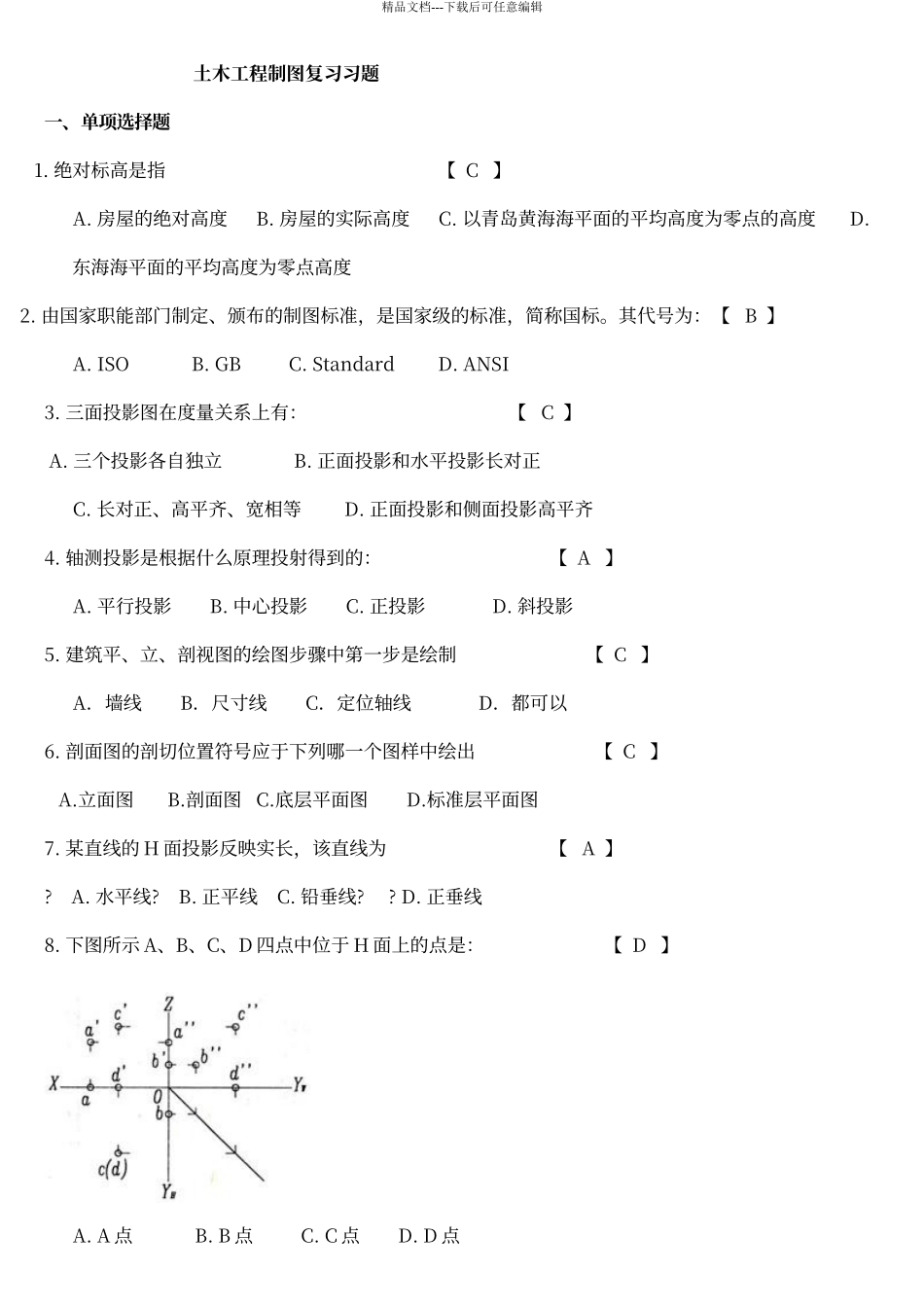

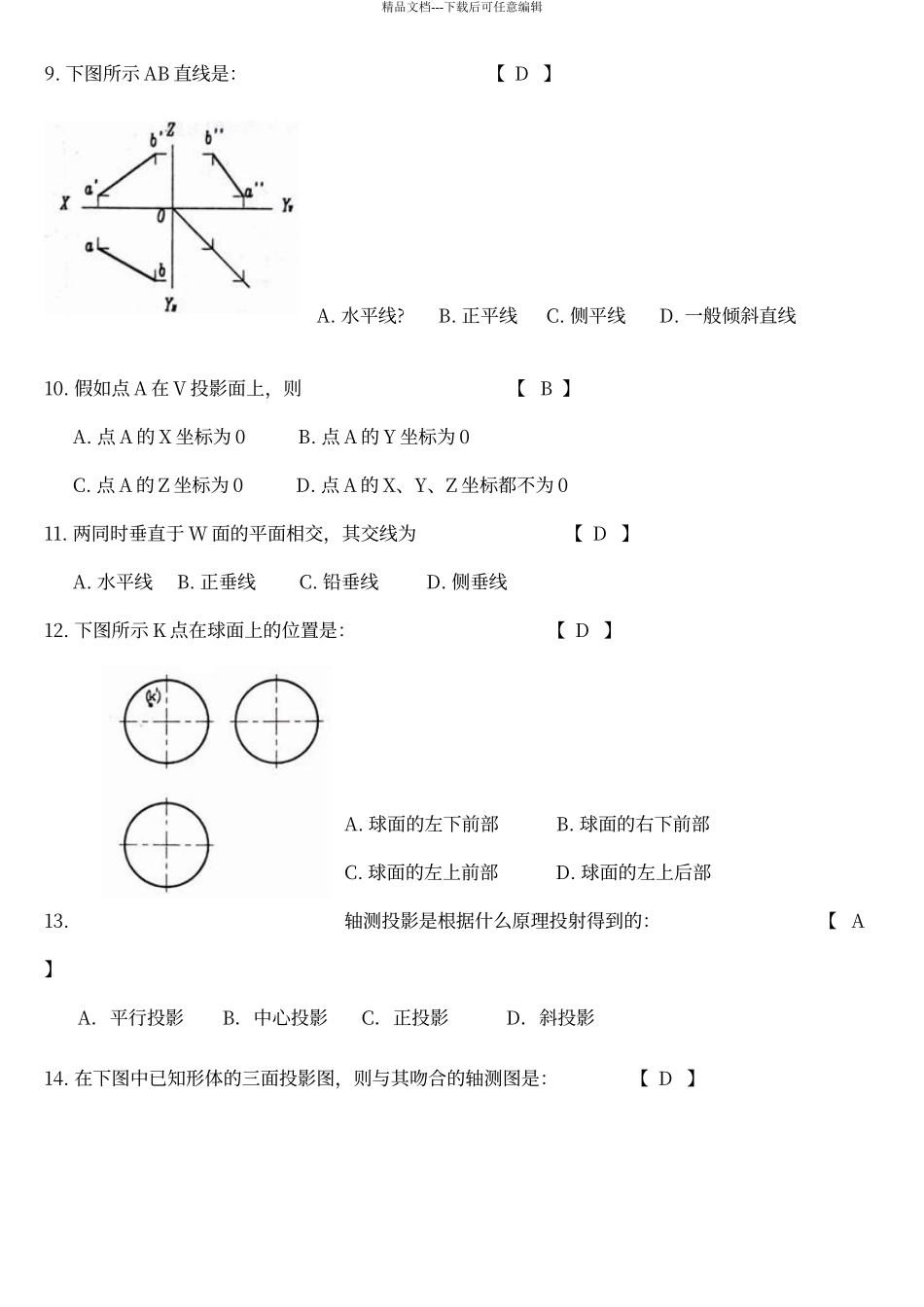

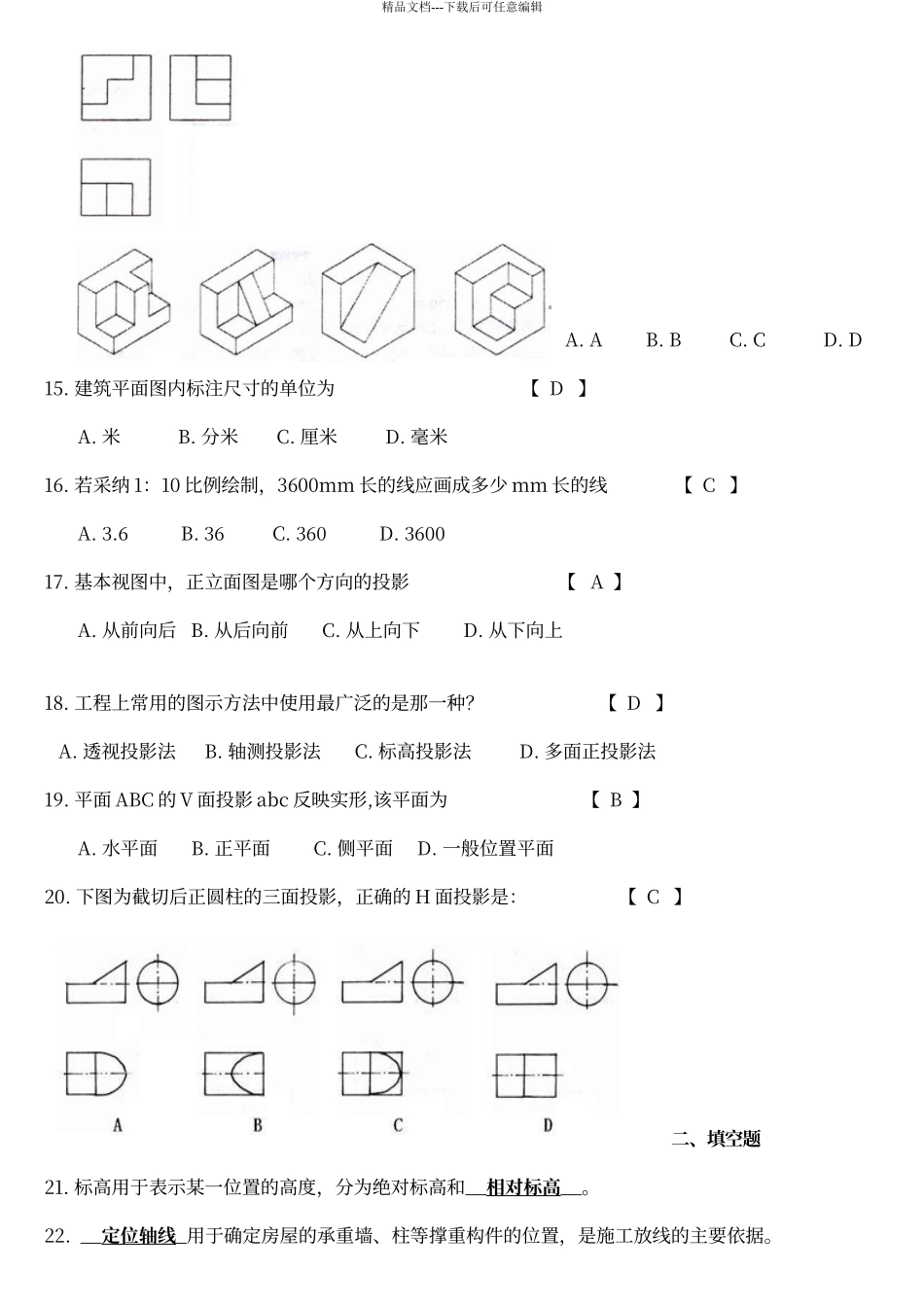

精品文档---下载后可任意编辑土木工程制图复习习题一、单项选择题 1. 绝对标高是指 【 C 】 A. 房屋的绝对高度 B. 房屋的实际高度 C. 以青岛黄海海平面的平均高度为零点的高度 D. 东海海平面的平均高度为零点高度2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。其代号为：【 B 】 A. ISO B. GB C. Standard D. ANSI3. 三面投影图在度量关系上有： 【 C 】 A. 三个投影各自独立 B. 正面投影和水平投影长对正 C. 长对正、高平齐、宽相等 D. 正面投影和侧面投影高平齐4. 轴测投影是根据什么原理投射得到的： 【 A 】 A. 平行投影 B. 中心投影 C. 正投影 D. 斜投影5. 建筑平、立、剖视图的绘图步骤中第一步是绘制 【 C 】 A．墙线 B．尺寸线 C．定位轴线 D．都可以6. 剖面图的剖切位置符号应于下列哪一个图样中绘出 【 C 】 A.立面图 B.剖面图 C.底层平面图 D.标准层平面图7. 某直线的 H 面投影反映实长，该直线为 【 A 】? A. 水平线? B. 正平线 C. 铅垂线? ? D. 正垂线8. 下图所示 A、B、C、D 四点中位于 H 面上的点是： 【 D 】 A. A 点 B. B 点 C. C 点 D. D 点精品文档---下载后可任意编辑9. 下图所示 AB 直线是： 【 D 】 A. 水平线? B. 正平线 C. 侧平线 D. 一般倾斜直线10. 假如点 A 在 V 投影面上，则 【 B 】 A. 点 A 的 X 坐标为 0 B. 点 A 的 Y 坐标为 0 C. 点 A 的 Z 坐标为 0 D. 点 A 的 X、Y、Z 坐标都不为 011. 两同时垂直于 W 面的平面相交，其交线为 【 D 】 A. 水平线 B. 正垂线 C. 铅垂线 D. 侧垂线12. 下图所示 K 点在球面上的位置是： 【 D 】 A. 球面的左下前部 B. 球面的右下前部 C. 球面的左上前部 D. 球面的左上后部13. 轴测投影是根据什么原理投射得到的： 【 A 】 A．平行投影 B．中心投影 C．正投影 D．斜投影 14. 在下图中已知形体的三面投影图，则与其吻合的轴测图是： 【 D 】精品文档---下载后可任意编辑 A. A B. B C. C D. D15. 建筑平面图内标注尺寸的单位为 【 D 】 A. 米 B. 分米 C. 厘米 D. 毫米16. 若采纳 1：10 比例绘制，3600mm 长的线应画成多少 mm 长的线 【 C 】 A. 3.6 B. 36 C. 360 D. 360017. 基本视图中，正立面图是哪个方向的投影 ...
