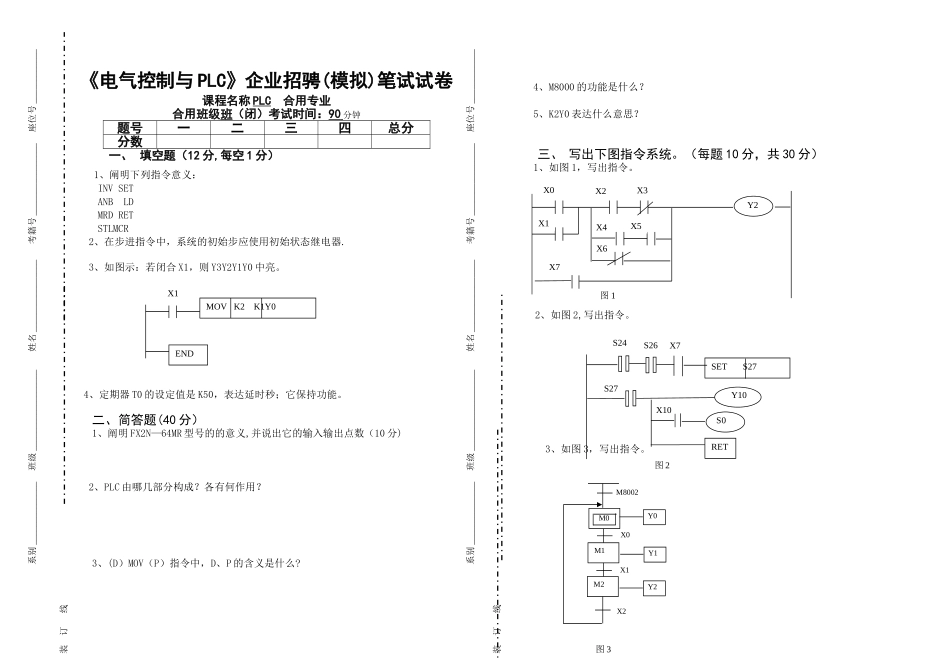

《电气控制与 PLC》企业招骋(模拟)笔试试卷课程名称 PLC 合用专业合用班级班（闭）考试时间：90 分钟题号一二三四总分分数一、 填空题（12 分,每空 1 分）1、阐明下列指令意义：INV SET ANB LD MRD RETSTLMCR2、在步进指令中，系统的初始步应使用初始状态继电器.3、如图示：若闭合 X1，则 Y3Y2Y1Y0 中亮。4、定期器 T0 的设定值是 K50，表达延时秒；它保持功能。二、简答题(40 分）1、阐明 FX2N—64MR 型号的的意义,并说出它的输入输出点数（10 分)2、PLC 由哪几部分构成？各有何作用？3、(D）MOV（P）指令中，D、P 的含义是什么?4、M8000 的功能是什么？5、K2Y0 表达什么意思？三、 写出下图指令系统。（每题 10 分，共 30 分）1、如图 1，写出指令。2、如图 2,写出指令。3、如图 3，写出指令。X0M8002M1Y1M0Y0M2X2Y2X1图 3MOV K2 K1Y0ENDX1 系别 ______________ 班级 __________________ 姓名 ________________ 考籍号 ________________ 座位号 ____________ 系别 ______________ 班级 __________________ 姓名 ________________ 考籍号 ________________ 座位号 ____________装 订 线装 订 线SET S27S24S26Y10RETS0S27X7X10图 2图 1X0X1X2X3X6X7Y2X4X5四、 设计题（18 分）某工业用洗衣机,其工作次序如下:（1） 启动按钮后给水阀就开始给水；（2） 当水满到水满传感器时就停止给水；(3）波轮开始正转 3S 然后反转 3S 再正转 3S …一共转 6 分钟;（4）出水阀开始出水；（5)出水 8S 后停止出水，同步声光报警器报警，叫工作人员来取衣服；（6)按停止按钮声光报警器停止，并结束整个工作过程。试 (1）设计 I/O 口; (2）绘出 PLC 外部电路接线图 ；(3）画出梯形图或状态图程序。
