2025年一级建造师机电实务讲义VIP专享

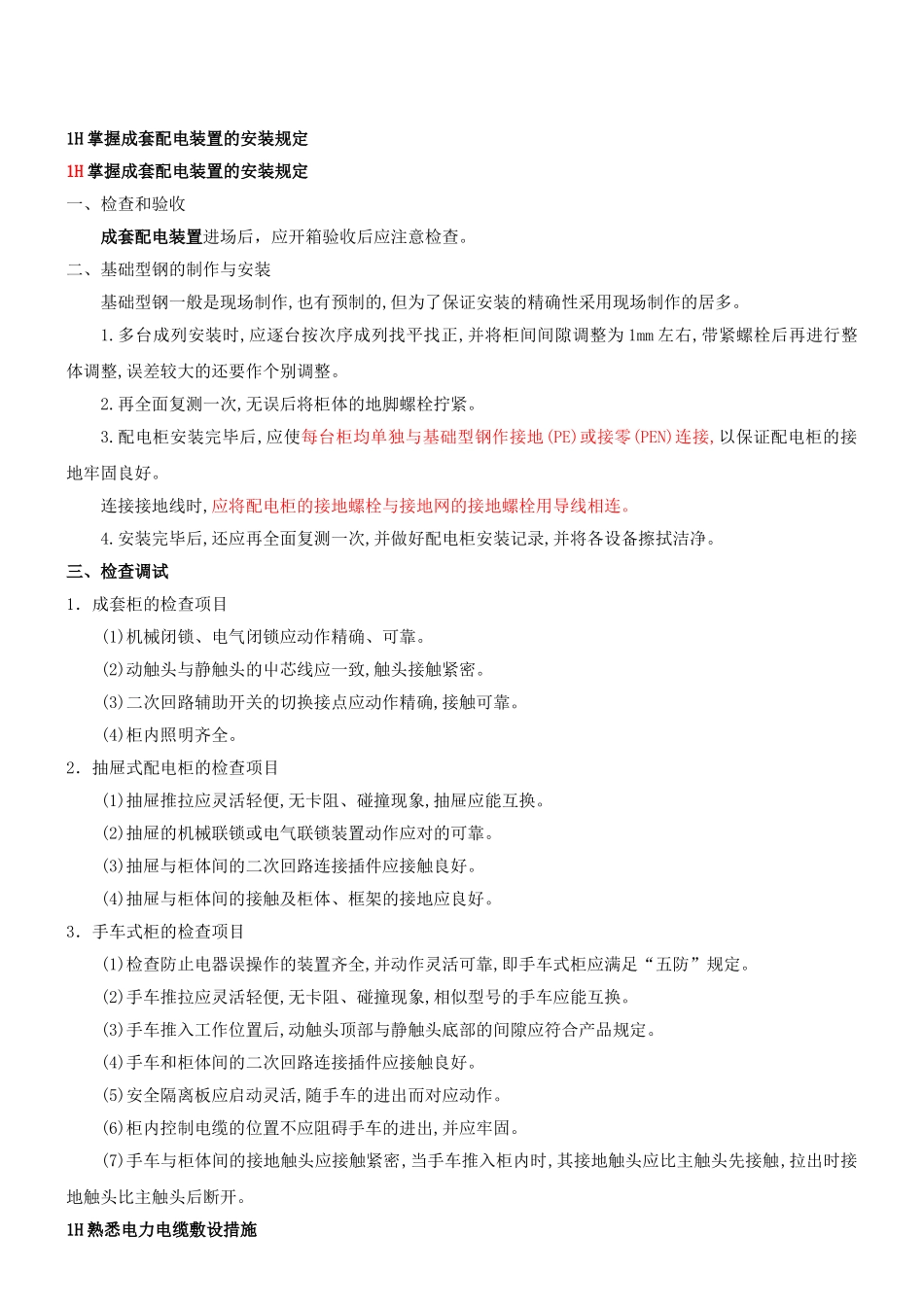

1H 掌握成套配电装置的安装规定1H 掌握成套配电装置的安装规定一、检查和验收成套配电装置进场后，应开箱验收后应注意检查。二、基础型钢的制作与安装基础型钢一般是现场制作,也有预制的,但为了保证安装的精确性采用现场制作的居多。1.多台成列安装时,应逐台按次序成列找平找正,并将柜间间隙调整为 1mm 左右,带紧螺栓后再进行整体调整,误差较大的还要作个别调整。2.再全面复测一次,无误后将柜体的地脚螺栓拧紧。3.配电柜安装完毕后,应使每台柜均单独与基础型钢作接地(PE)或接零(PEN)连接,以保证配电柜的接地牢固良好。连接接地线时,应将配电柜的接地螺栓与接地网的接地螺栓用导线相连。4.安装完毕后,还应再全面复测一次,并做好配电柜安装记录,并将各设备擦拭洁净。三、检查调试1．成套柜的检查项目(1)机械闭锁、电气闭锁应动作精确、可靠。(2)动触头与静触头的屮芯线应一致,触头接触紧密。(3)二次回路辅助开关的切换接点应动作精确,接触可靠。(4)柜内照明齐全。2．抽屉式配电柜的检查项目(1)抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。(2)抽屉的机械联锁或电气联锁装置动作应对的可靠。(3)抽屉与柜体间的二次回路连接插件应接触良好。(4)抽屉与柜体间的接触及柜体、框架的接地应良好。3．手车式柜的检查项目(1)检查防止电器误操作的装置齐全,并动作灵活可靠,即手车式柜应满足“五防”规定。(2)手车推拉应灵活轻便,无卡阻、碰撞现象,相似型号的手车应能互换。(3)手车推入工作位置后,动触头顶部与静触头底部的间隙应符合产品规定。(4)手车和柜体间的二次回路连接插件应接触良好。(5)安全隔离板应启动灵活,随手车的进出而对应动作。(6)柜内控制电缆的位置不应阻碍手车的进出,并应牢固。(7)手车与柜体间的接地触头应接触紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时接地触头比主触头后断开。1H 熟悉电力电缆敷设措施一、电缆的选用与质检(一)电缆的分类1.电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。2、电力电缆按其绝缘类型可分为油浸纸绝缘、塑料绝缘、橡皮绝缘、气体绝缘和新型缆等。3.在电气安装工程中,习惯上将电缆分为两大类,即电力电缆和控制电缆。一般把 35kV 及如下电压等级的称为中、低压电缆,而 110KV 及以上电压等级的电缆称为高压电缆。——常用的电力电缆为塑料绝缘电力电缆。(二)电力电缆的选用 ——型号、额定电压、导线截面、保护层塑料绝缘电力电缆按其绝缘种类不一样可分为交联聚乙...
