数控加工中UG软件的运用

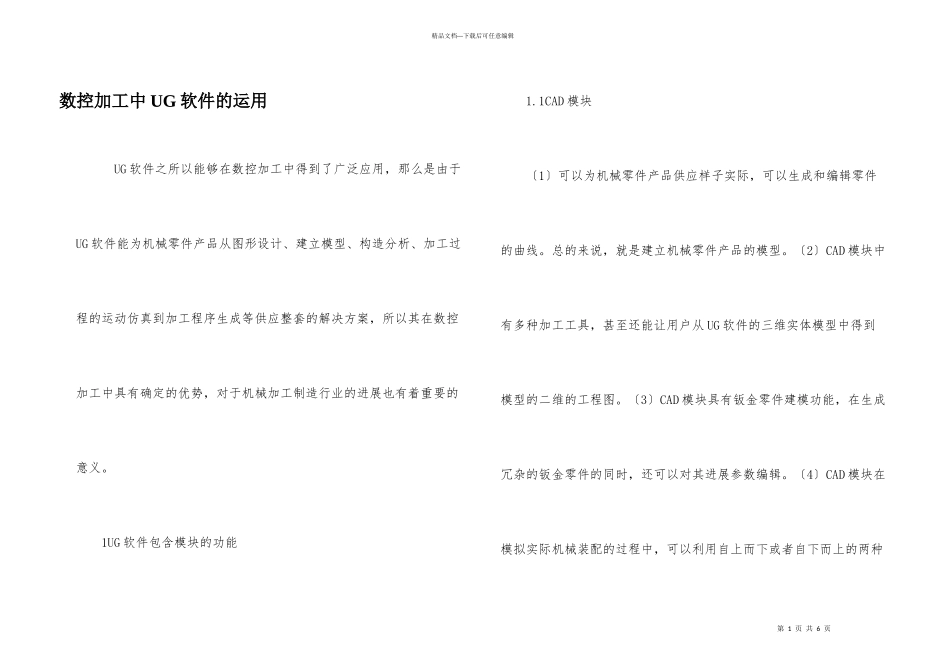

第 1 页 共 6 页精品文档---下载后可任意编辑数控加工中 UG 软件的运用 UG 软件之所以能够在数控加工中得到了广泛应用，那么是由于UG 软件能为机械零件产品从图形设计、建立模型、构造分析、加工过程的运动仿真到加工程序生成等供应整套的解决方案，所以其在数控加工中具有确定的优势，对于机械加工制造行业的进展也有着重要的意义。 1UG 软件包含模块的功能 1.1CAD 模块 〔1〕可以为机械零件产品供应样子实际，可以生成和编辑零件的曲线。总的来说，就是建立机械零件产品的模型。〔2〕CAD 模块中有多种加工工具，甚至还能让用户从 UG 软件的三维实体模型中得到模型的二维的工程图。〔3〕CAD 模块具有钣金零件建模功能，在生成冗杂的钣金零件的同时，还可以对其进展参数编辑。〔4〕CAD 模块在模拟实际机械装配的过程中，可以利用自上而下或者自下而上的两种第 2 页 共 6 页精品文档---下载后可任意编辑装配方式，将零散的零件图形装配成一个完好的机械图形。〔5〕CAD模块不但为设计者供应了一个能够与 UG 软件的三维建模完全吻合的模具设计环境，而且还激发了用户对模具的设计产生爱好。1.2CAM 模块CAD 模块具有粗加工的单个以及多个型腔的功能，模型能够通过加工设计精度低、有曲面间隙和样子重叠的容腔铣削。CAM 模块在数控加工的过程中，为全部基于 UG 软件下的加工模块供应了最根底的框架。用户在对模型进展后处理程序的时候，可以建立自己的加工后置处理程序。另外，CAD 模块可以对零件进展 2 轴和 4 轴的线切割加工，以及多种线切割方式。 1.3CAE 模块 CAE 模块可以进展标准模态与稳态热传递的分析，能够对零件装配的前后进展处理，由于 CAE 模块主要用于对模具的仿真以及多其性能做出评估，关怀模具设计人员确定模具设计的是否合理，假设不合理那么能够检查出不适宜的部位，所以，CAE 模块可以对任何模型进第 3 页 共 6 页精品文档---下载后可任意编辑展运动学和动力学的分析，以及其运动仿真。其次，CAE 模块对刀具的选择也是有规定的，由于刀具的选择直接影响着模具零件的加工质量、效率及本钱，所以刀具的正确选择显得极为重要。如图 1 所示，在模具型数控铣削加工中，常用的刀具有平段立铣刀、圆角立铣刀、球头刀及锥度铣刀四种。另外，在模具型腔加工时，刀具要遵循以下几点原那么：〔1〕要依据被加工型面样子来选择刀具的类型。对于凹形外表在半精加工好精加工时，之所以选择球...
