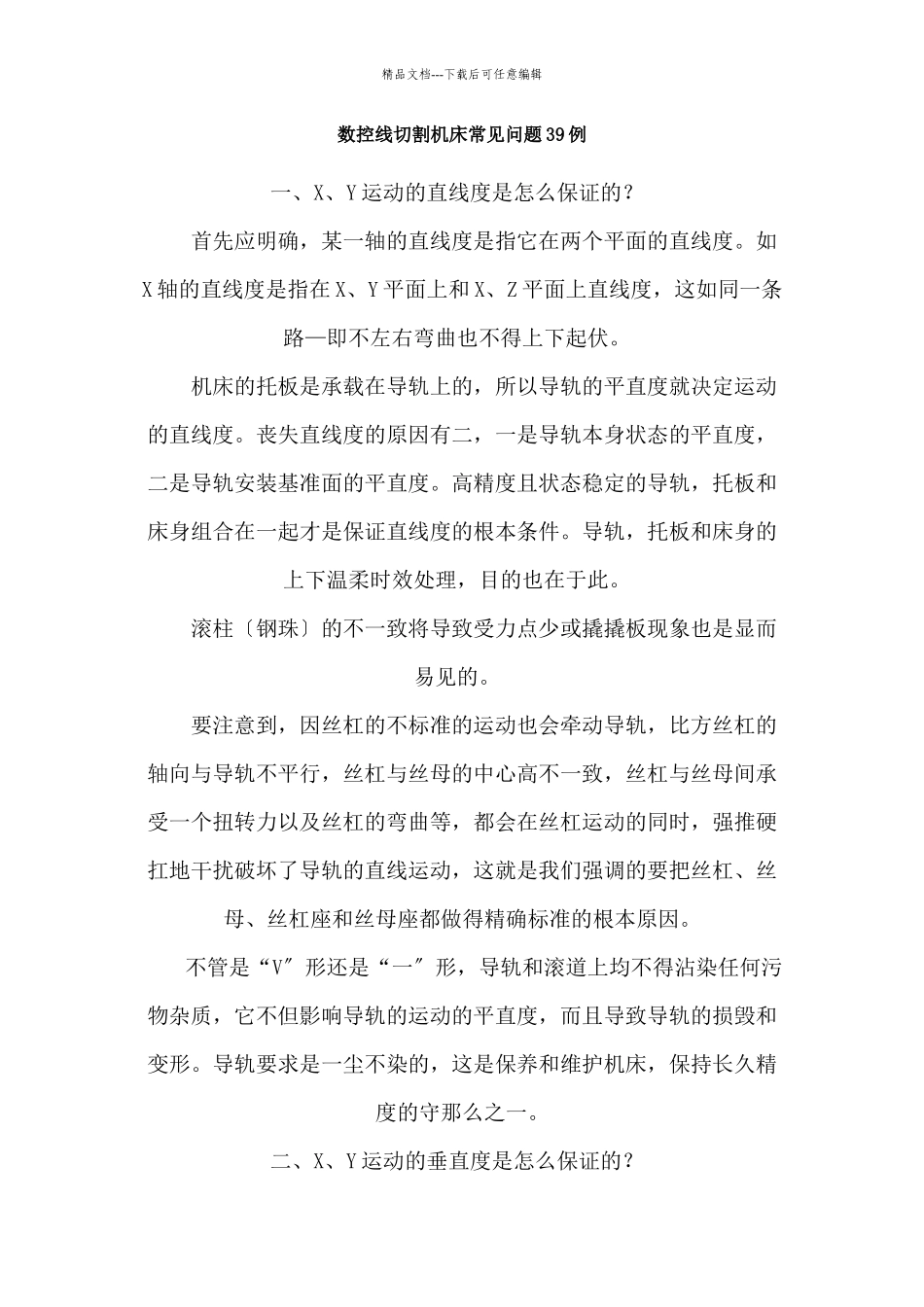

精品文档---下载后可任意编辑数控线切割机床常见问题 39 例一、X、Y 运动的直线度是怎么保证的
首先应明确，某一轴的直线度是指它在两个平面的直线度
如X 轴的直线度是指在 X、Y 平面上和 X、Z 平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏
机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度
丧失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度
高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件
导轨，托板和床身的上下温柔时效处理，目的也在于此
滚柱〔钢珠〕的不一致将导致受力点少或撬撬板现象也是显而易见的
要注意到，因丝杠的不标准的运动也会牵动导轨，比方丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确标准的根本原因
不管是“V〞形还是“一〞形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形
导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守那么之一
二、X、Y 运动的垂直度是怎么保证的

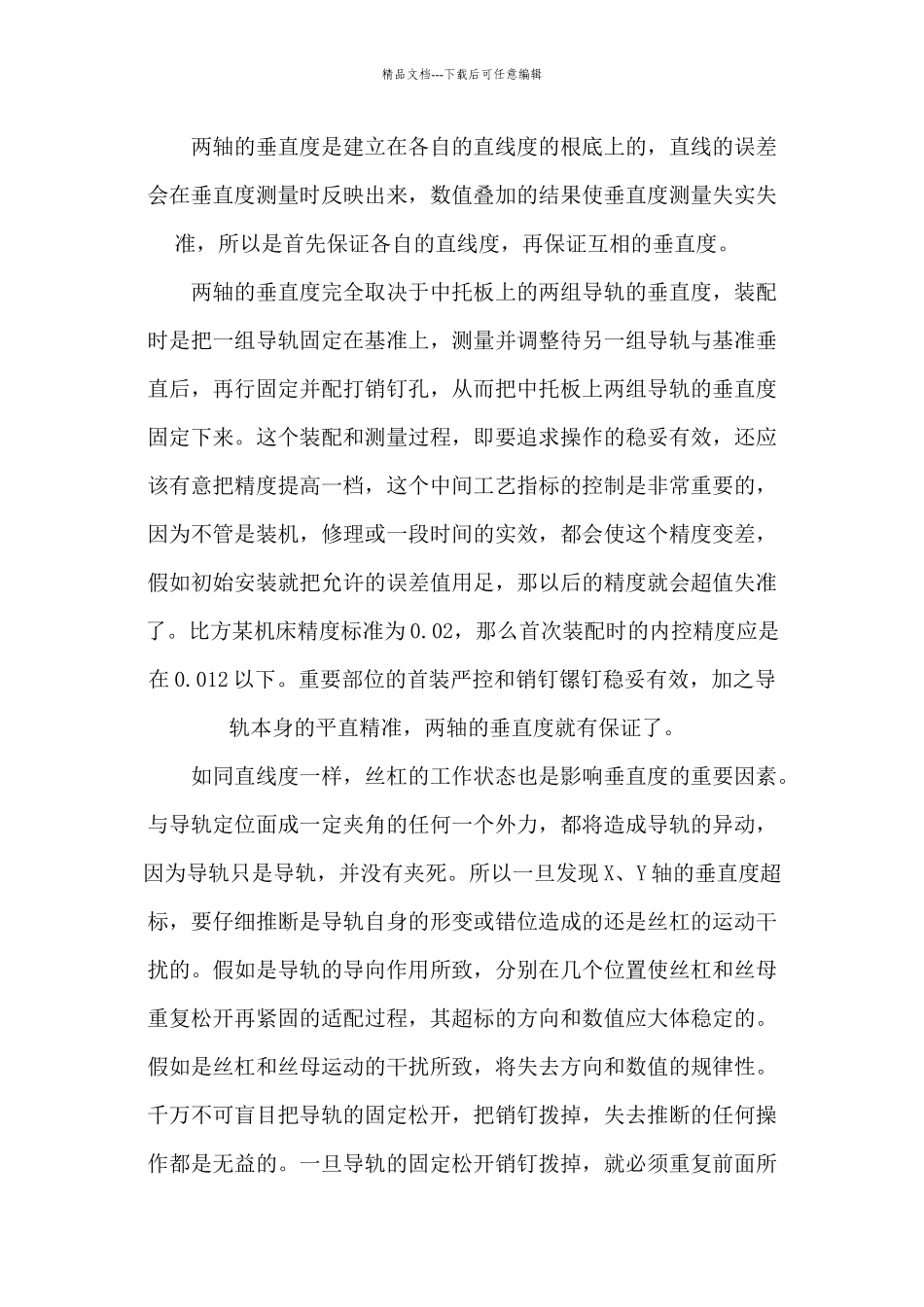

精品文档---下载后可任意编辑 两轴的垂直度是建立在各自的直线度的根底上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度
两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来
这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段
