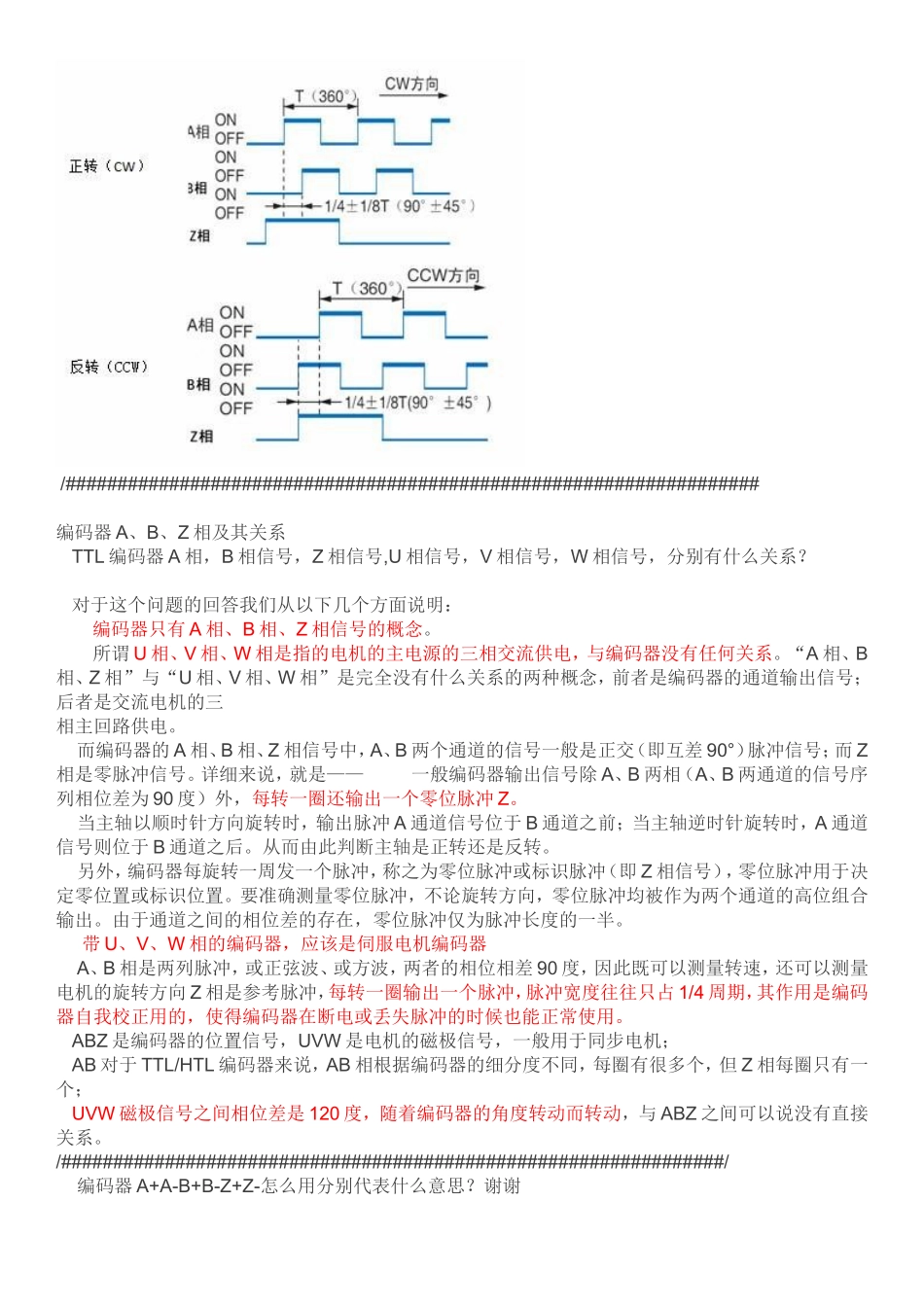

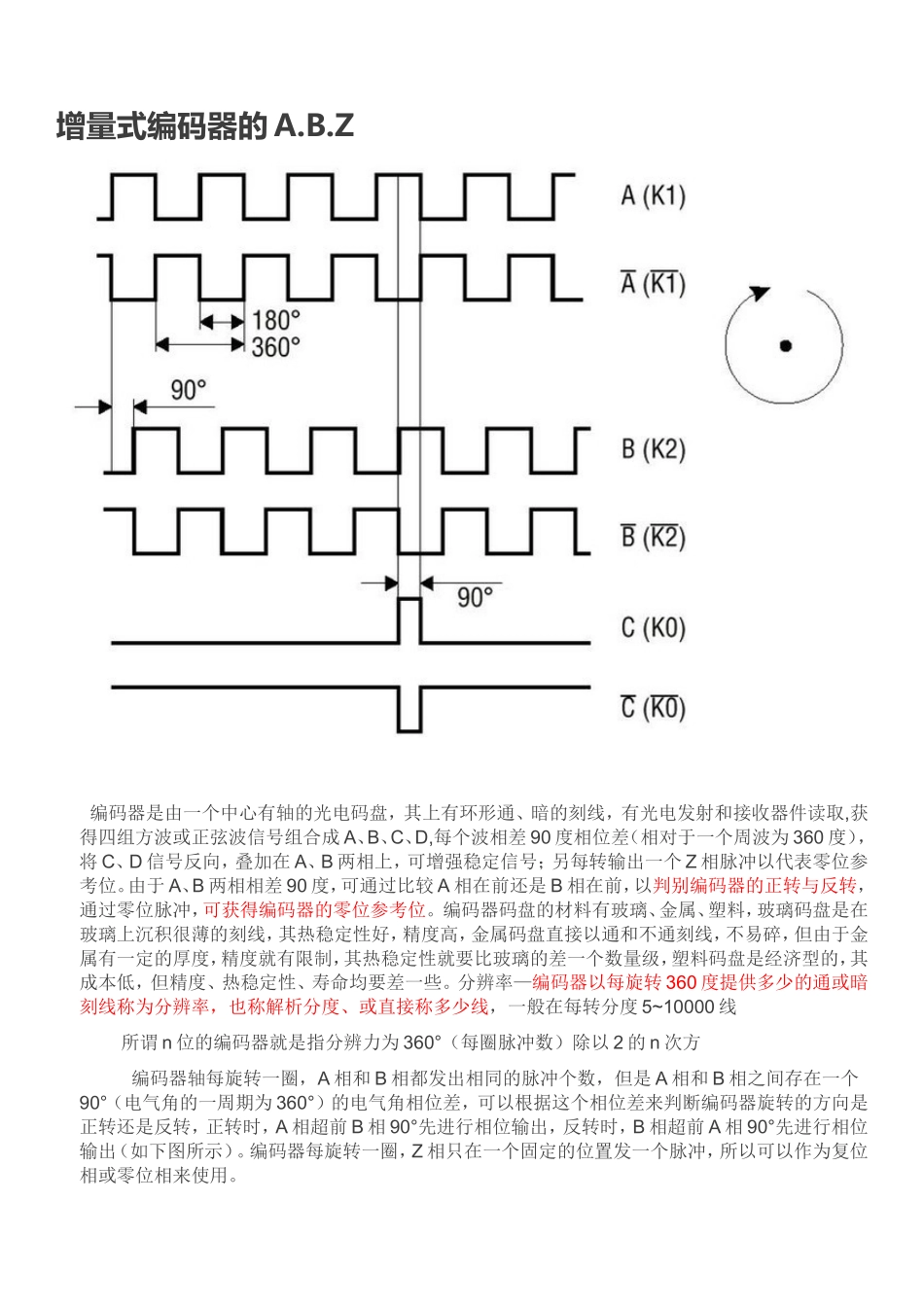

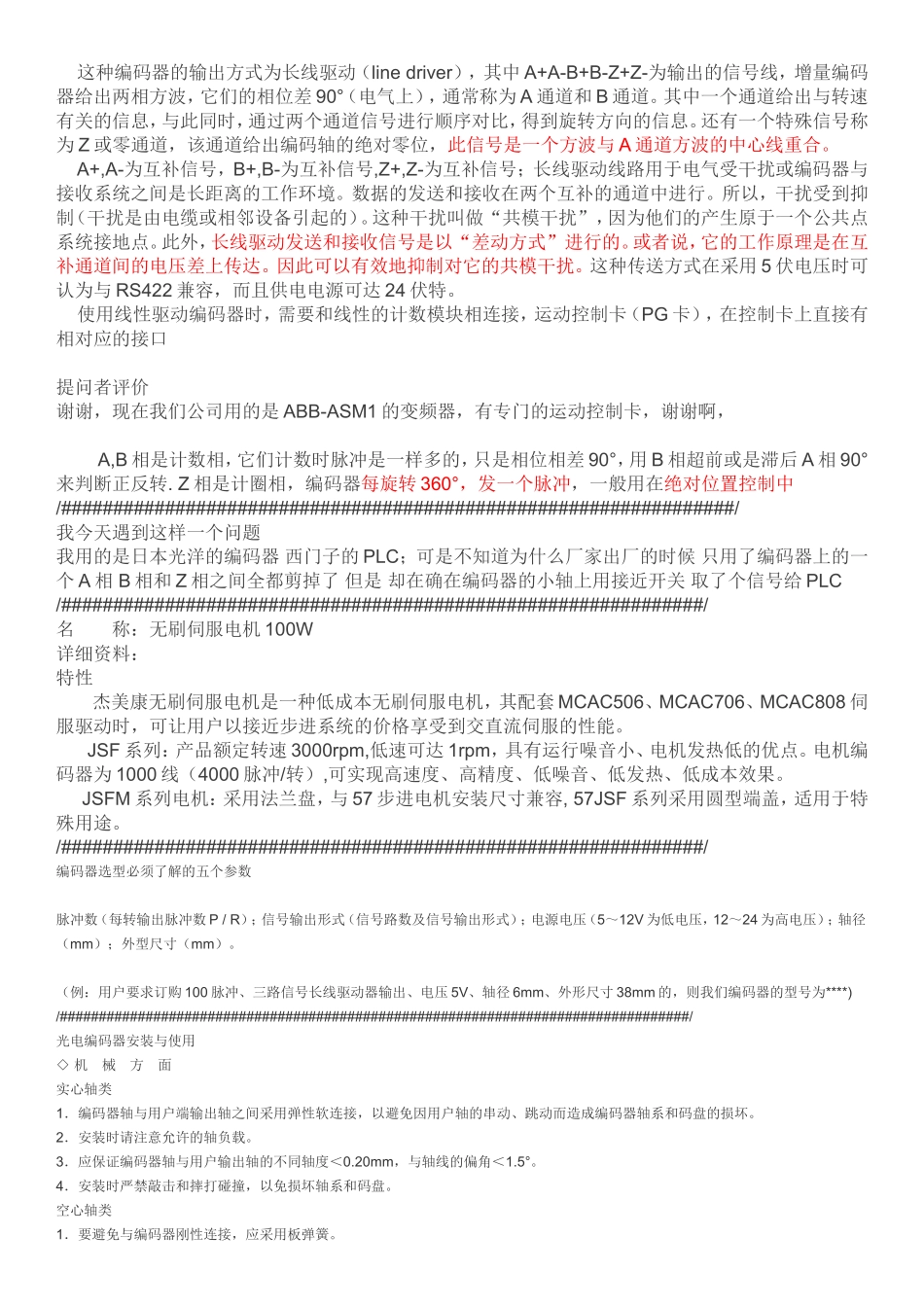

增量式编码器的 A.B.Z 编码器是由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组方波或正弦波信号组合成 A、B、C、D,每个波相差 90 度相位差(相对于一个周波为 360 度),将 C、D 信号反向,叠加在 A、B 两相上,可增强稳定信号;另每转输出一个 Z 相脉冲以代表零位参考位。由于 A、B 两相相差 90 度,可通过比较 A 相在前还是 B 相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。分辨率—编码器以每旋转 360 度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度 5~10000 线 所谓 n 位的编码器就是指分辨力为 360°(每圈脉冲数)除以 2 的 n 次方 编码器轴每旋转一圈,A 相和 B 相都发出相同的脉冲个数,但是 A 相和 B 相之间存在一个90°(电气角的一周期为 360°)的电气角相位差,可以根据这个相位差来判断编码器旋转的方向是正转还是反转,正转时,A 相超前 B 相 90°先进行相位输出,反转时,B 相超前 A 相 90°先进行相位输出(如下图所示)。编码器每旋转一圈,Z 相只在一个固定的位置发一个脉冲,所以可以作为复位相或零位相来使用。 /###################################################################编码器 A、B、Z 相及其关系 TTL 编码器 A 相,B 相信号,Z 相信号,U 相信号,V 相信号,W 相信号,分别有什么关系? 对于这个问题的回答我们从以下几个方面说明: 编码器只有 A 相、B 相、Z 相信号的概念。 所谓 U 相、V 相、W 相是指的电机的主电源的三相交流供电,与编码器没有任何关系。“A 相、B相、Z 相”与“U 相、V 相、W 相”是完全没有什么关系的两种概念,前者是编码器的通道输出信号;后者是交流电机的三相主回路供电。 而编码器的 A 相、B 相、Z 相信号中,A、B 两个通道的信号一般是正交(即互差 90°)脉冲信号;而 Z相是零脉冲信号。详细来说,就是—— 一般编码器输出信号除 A、B 两相(A、B 两通道的信号序列相位差为 90 度...
