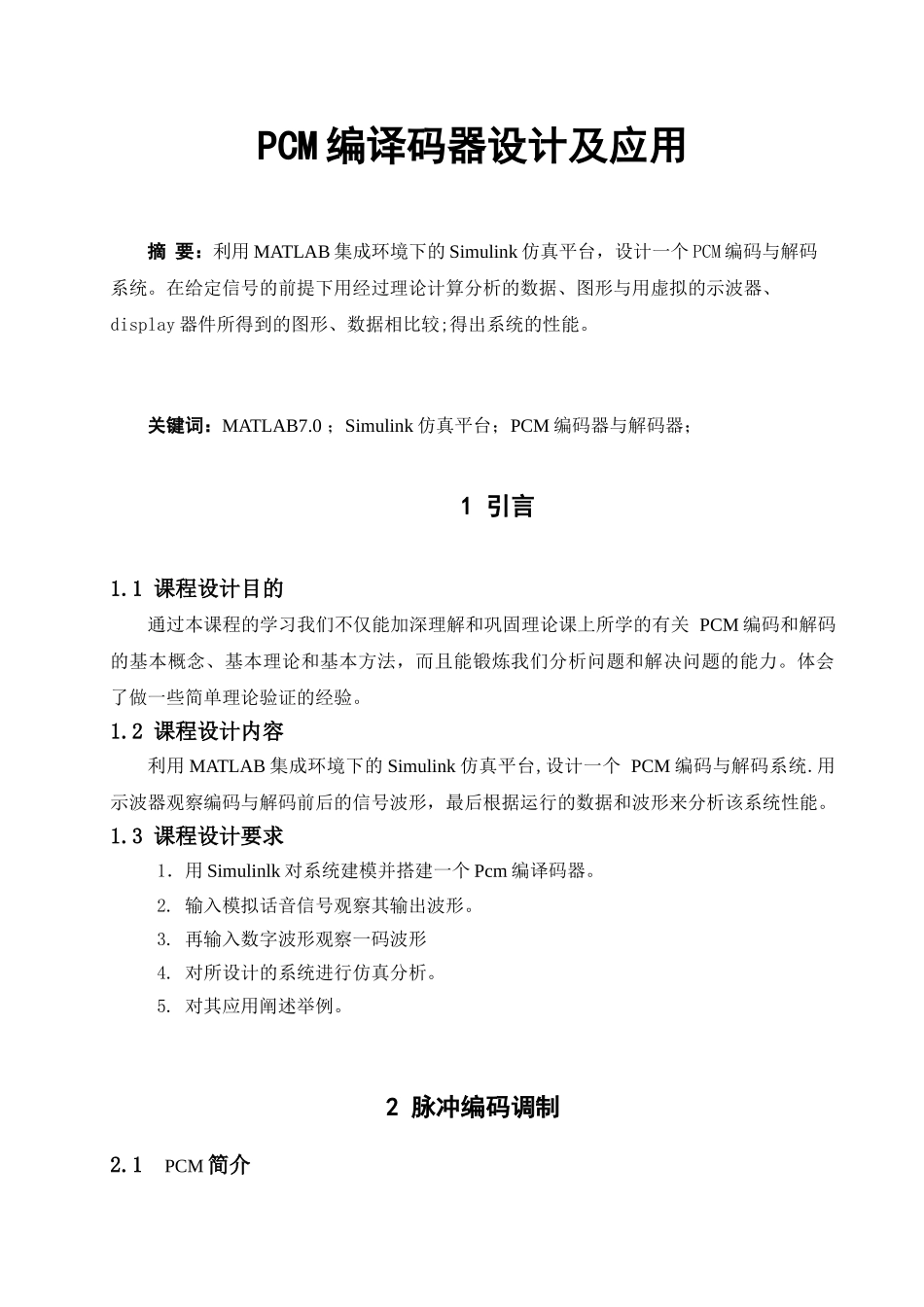

PCM 编译码器设计及应用 摘 要：利用 MATLAB 集成环境下的 Simulink 仿真平台，设计一个 PCM 编码与解码系统。在给定信号的前提下用经过理论计算分析的数据、图形与用虚拟的示波器、display 器件所得到的图形、数据相比较;得出系统的性能。关键词：MATLAB7.0 ；Simulink 仿真平台；PCM 编码器与解码器； 1 引言1.1 课程设计目的通过本课程的学习我们不仅能加深理解和巩固理论课上所学的有关 PCM 编码和解码的基本概念、基本理论和基本方法，而且能锻炼我们分析问题和解决问题的能力。体会了做一些简单理论验证的经验。1.2 课程设计内容利用 MATLAB 集成环境下的 Simulink 仿真平台,设计一个 PCM 编码与解码系统.用示波器观察编码与解码前后的信号波形，最后根据运行的数据和波形来分析该系统性能。1.3 课程设计要求1．用 Simulinlk 对系统建模并搭建一个 Pcm 编译码器。 2. 输入模拟话音信号观察其输出波形。3. 再输入数字波形观察一码波形4. 对所设计的系统进行仿真分析。5. 对其应用阐述举例。 2 脉冲编码调制2.1 PCM 简介现在的数字传输系统都是采纳脉码调制（Pulse Code Modulation） 体制。PCM 最初并非传输计算机数据用的，而是使交换机之间有一条中继线不是只传送一条电话信号 。PCM 有两个标准即 E1 和 T1。 我国采纳的是欧洲的 E1 标准。T1 的速率是 1.544Mbit/s,E1 的速率是 2.048Mbit/s。 PCM：相变存储器(Phase-change memory,PCM)是由 IBM 公司的讨论机构所开发的一种新型存储芯片,将有望来替代如今的闪存 Flash 和硬盘驱动器 HDD。 PCM 在光纤通信系统中，光纤中传输的是二进制光脉冲"0"码和"1"码，它由二进制数字信号对光源进行通断调制而产生。而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为 PCM（pulse code modulation），即脉冲编码调制。这种电的数字信号称为数字基带信号，由 PCM 电端机产生。 PCM 可以向用户提供多种业务，既可以提供从 2M 到 155M 速率的数字数据专线业务，也可以提供话音、图象传送、远程教学等其他业务。特别适用于对数据传输速率要求较高，需要更高带宽的用户使用。 PCM 线路的特点：•PCM 线路可以提供很高的带宽，满足用户的大数据量的传输。 •支持从 2M 开始的各种速率,最高可达 155M 的速率。 •通过 SDH 设备进行网络传输，线路协议简单。 与传统的 DDN 技术相比,PCM 具有以下特...
