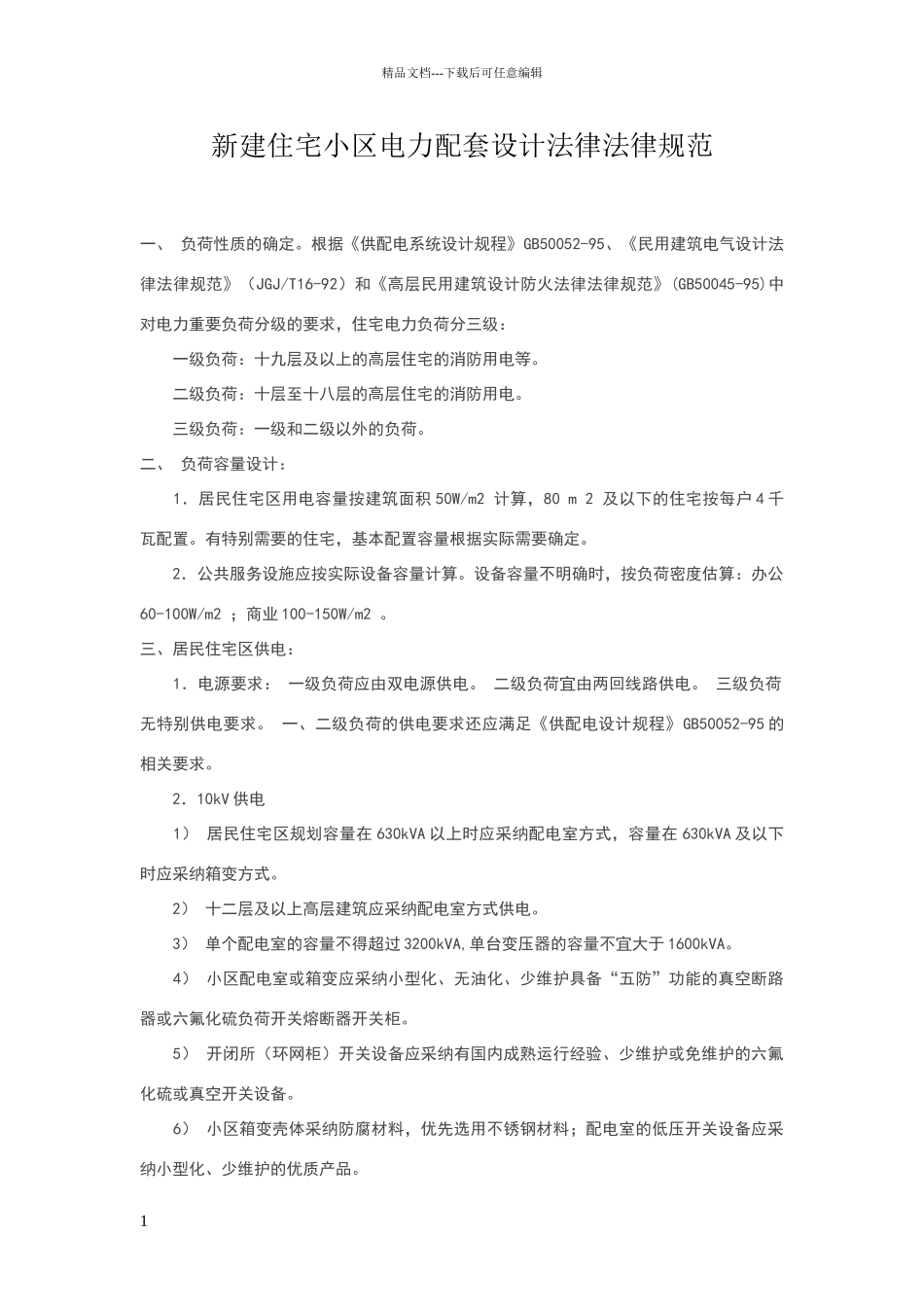

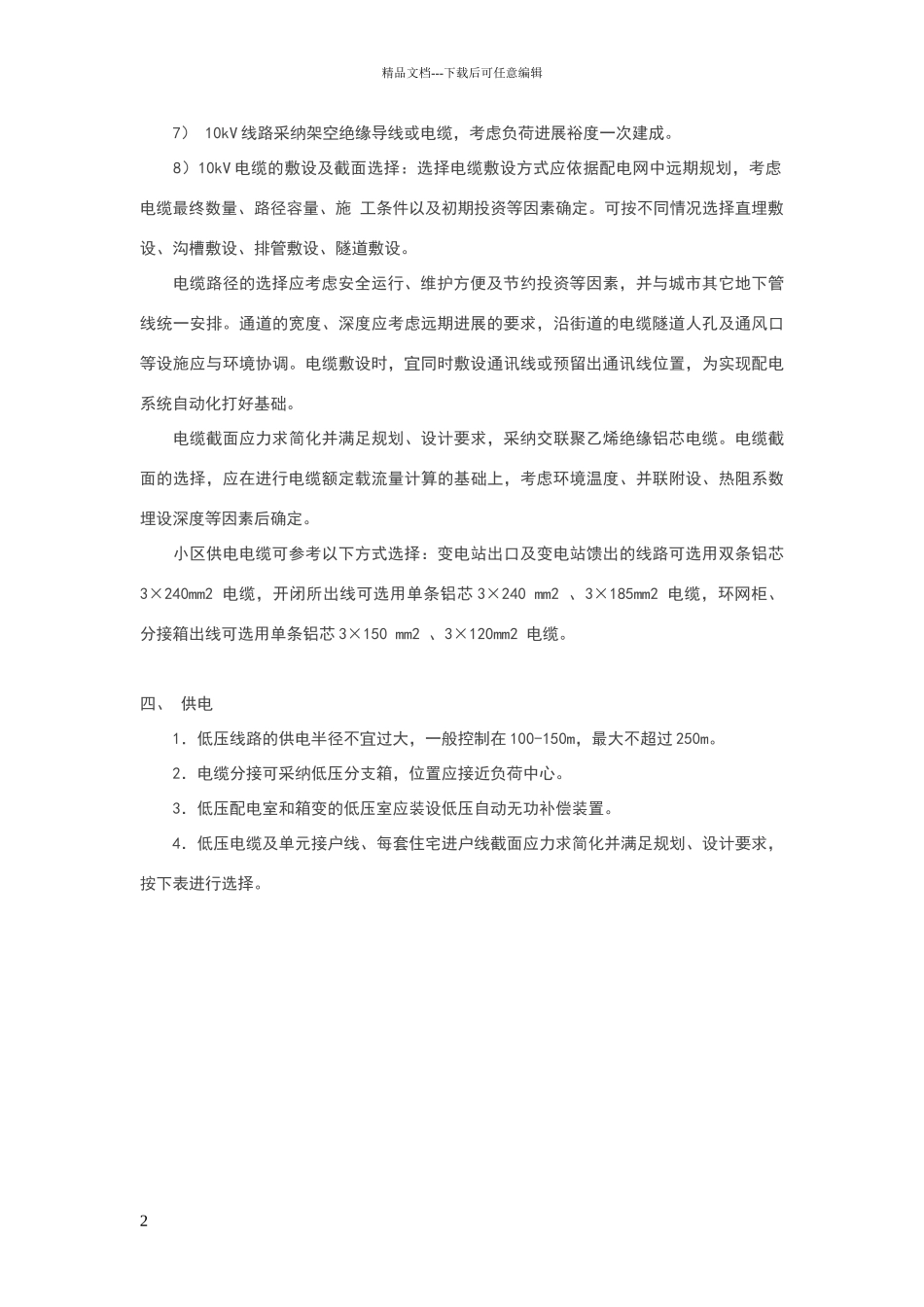

精品文档---下载后可任意编辑新建住宅小区电力配套设计法律法律规范一、 负荷性质的确定。根据《供配电系统设计规程》GB50052-95、《民用建筑电气设计法律法律规范》(JGJ/T16-92)和《高层民用建筑设计防火法律法律规范》(GB50045-95)中对电力重要负荷分级的要求,住宅电力负荷分三级: 一级负荷:十九层及以上的高层住宅的消防用电等。 二级负荷:十层至十八层的高层住宅的消防用电。 三级负荷:一级和二级以外的负荷。二、 负荷容量设计: 1.居民住宅区用电容量按建筑面积 50W/m2 计算,80 m 2 及以下的住宅按每户 4 千瓦配置。有特别需要的住宅,基本配置容量根据实际需要确定。 2.公共服务设施应按实际设备容量计算。设备容量不明确时,按负荷密度估算:办公60-100W/m2 ;商业 100-150W/m2 。三、居民住宅区供电: 1.电源要求: 一级负荷应由双电源供电。 二级负荷宜由两回线路供电。 三级负荷无特别供电要求。 一、二级负荷的供电要求还应满足《供配电设计规程》GB50052-95 的相关要求。 2.10kV 供电 1) 居民住宅区规划容量在 630kVA 以上时应采纳配电室方式,容量在 630kVA 及以下时应采纳箱变方式。 2) 十二层及以上高层建筑应采纳配电室方式供电。 3) 单个配电室的容量不得超过 3200kVA,单台变压器的容量不宜大于 1600kVA。 4) 小区配电室或箱变应采纳小型化、无油化、少维护具备“五防”功能的真空断路器或六氟化硫负荷开关熔断器开关柜。 5) 开闭所(环网柜)开关设备应采纳有国内成熟运行经验、少维护或免维护的六氟化硫或真空开关设备。 6) 小区箱变壳体采纳防腐材料,优先选用不锈钢材料;配电室的低压开关设备应采纳小型化、少维护的优质产品。1精品文档---下载后可任意编辑 7) 10kV 线路采纳架空绝缘导线或电缆,考虑负荷进展裕度一次建成。 8)10kV 电缆的敷设及截面选择:选择电缆敷设方式应依据配电网中远期规划,考虑电缆最终数量、路径容量、施 工条件以及初期投资等因素确定。可按不同情况选择直埋敷设、沟槽敷设、排管敷设、隧道敷设。 电缆路径的选择应考虑安全运行、维护方便及节约投资等因素,并与城市其它地下管线统一安排。通道的宽度、深度应考虑远期进展的要求,沿街道的电缆隧道人孔及通风口等设施应与环境协调。电缆敷设时,宜同时敷设通讯线或预留出通讯线位置,为实现配电系统自动化打好基础。 电缆截面应力求简化并满足规划、设计要求,采纳交...
