输电线工程施工方法

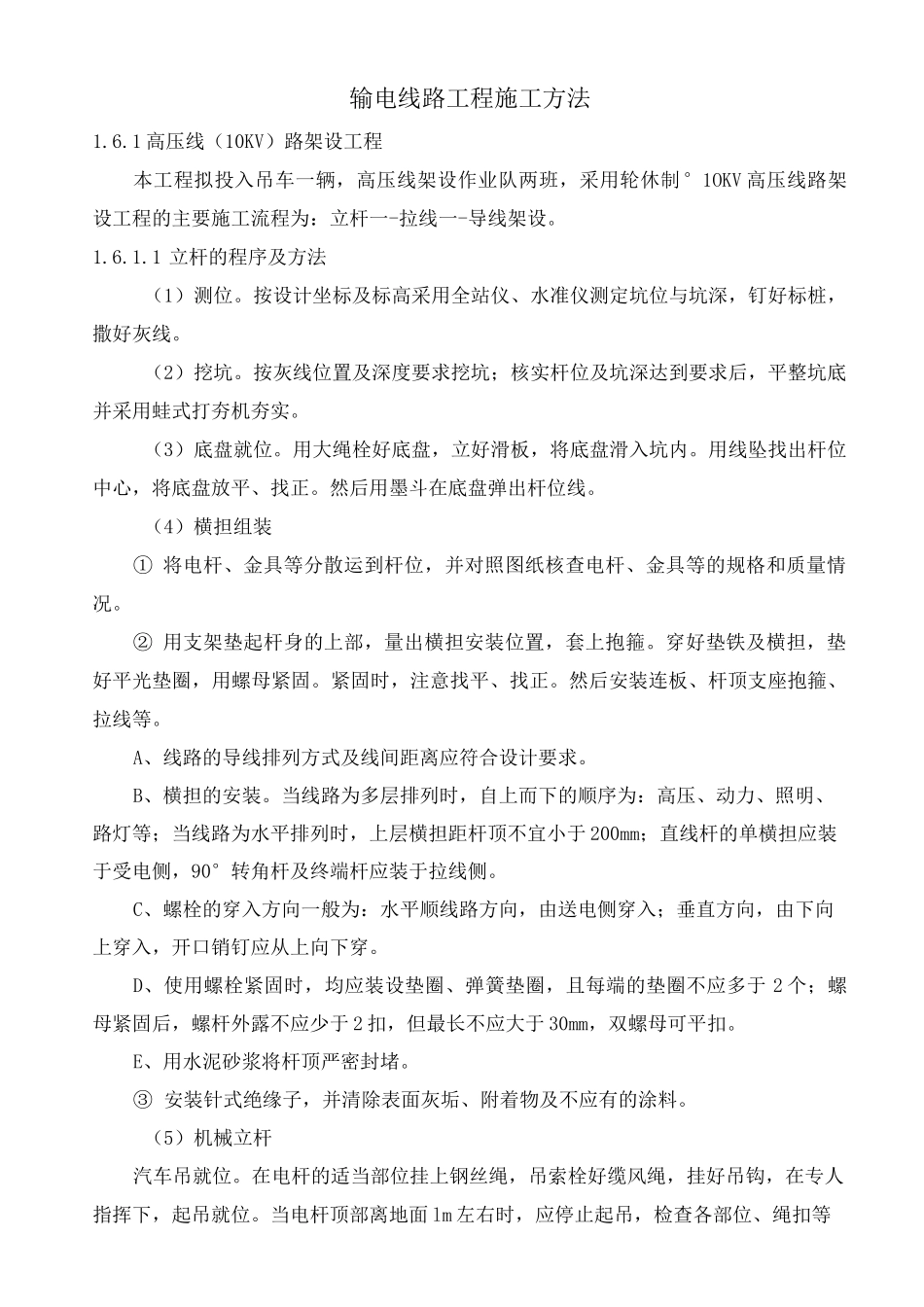

输电线路工程施工方法1.6.1 高压线（10KV）路架设工程本工程拟投入吊车一辆，高压线架设作业队两班，采用轮休制°1OKV 高压线路架设工程的主要施工流程为：立杆一-拉线一-导线架设。1.6.1.1 立杆的程序及方法（1）测位。按设计坐标及标高采用全站仪、水准仪测定坑位与坑深，钉好标桩，撒好灰线。（2）挖坑。按灰线位置及深度要求挖坑；核实杆位及坑深达到要求后，平整坑底并采用蛙式打夯机夯实。（3）底盘就位。用大绳栓好底盘，立好滑板，将底盘滑入坑内。用线坠找出杆位中心，将底盘放平、找正。然后用墨斗在底盘弹出杆位线。（4）横担组装① 将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。② 用支架垫起杆身的上部，量出横担安装位置，套上抱箍。穿好垫铁及横担，垫好平光垫圈，用螺母紧固。紧固时，注意找平、找正。然后安装连板、杆顶支座抱箍、拉线等。A、线路的导线排列方式及线间距离应符合设计要求。B、横担的安装。当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯等；当线路为水平排列时，上层横担距杆顶不宜小于 200mm；直线杆的单横担应装于受电侧，90°转角杆及终端杆应装于拉线侧。C、螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。D、使用螺栓紧固时，均应装设垫圈、弹簧垫圈，且每端的垫圈不应多于 2 个；螺母紧固后，螺杆外露不应少于 2 扣，但最长不应大于 30mm，双螺母可平扣。E、用水泥砂浆将杆顶严密封堵。③ 安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。（5）机械立杆汽车吊就位。在电杆的适当部位挂上钢丝绳，吊索栓好缆风绳，挂好吊钩，在专人指挥下，起吊就位。当电杆顶部离地面 lm 左右时，应停止起吊，检查各部位、绳扣等是否安全，确认无误后再机械起吊。电杆起立后，调整好杆位，回填一步土，架上叉木，撤去吊钩及钢丝绳。然后，校正好杆身垂直度及横担方向（纵向可用全站仪，横向可用线坠），再回填土。回填土时应将土块打碎,每回填 500mm 应夯实一次，填到卡盘安装部位为止。最后，撤去缆风绳及叉木。电杆位置，杆身垂直度及横担方向应符合下列要求：① 电杆的横向位移不应大于 50mm,顺线路方向位移不应大于设计档距的 5%。② 直线杆的倾斜（垂直度）不应大于半个杆梢直径，转角杆及终端杆应向拉线侧预偏；水平拉线的拉桩杆应向拉桩坠线侧预偏。③ 横担安装应平整，横担端部...
