深基坑止水帷幕施工方案

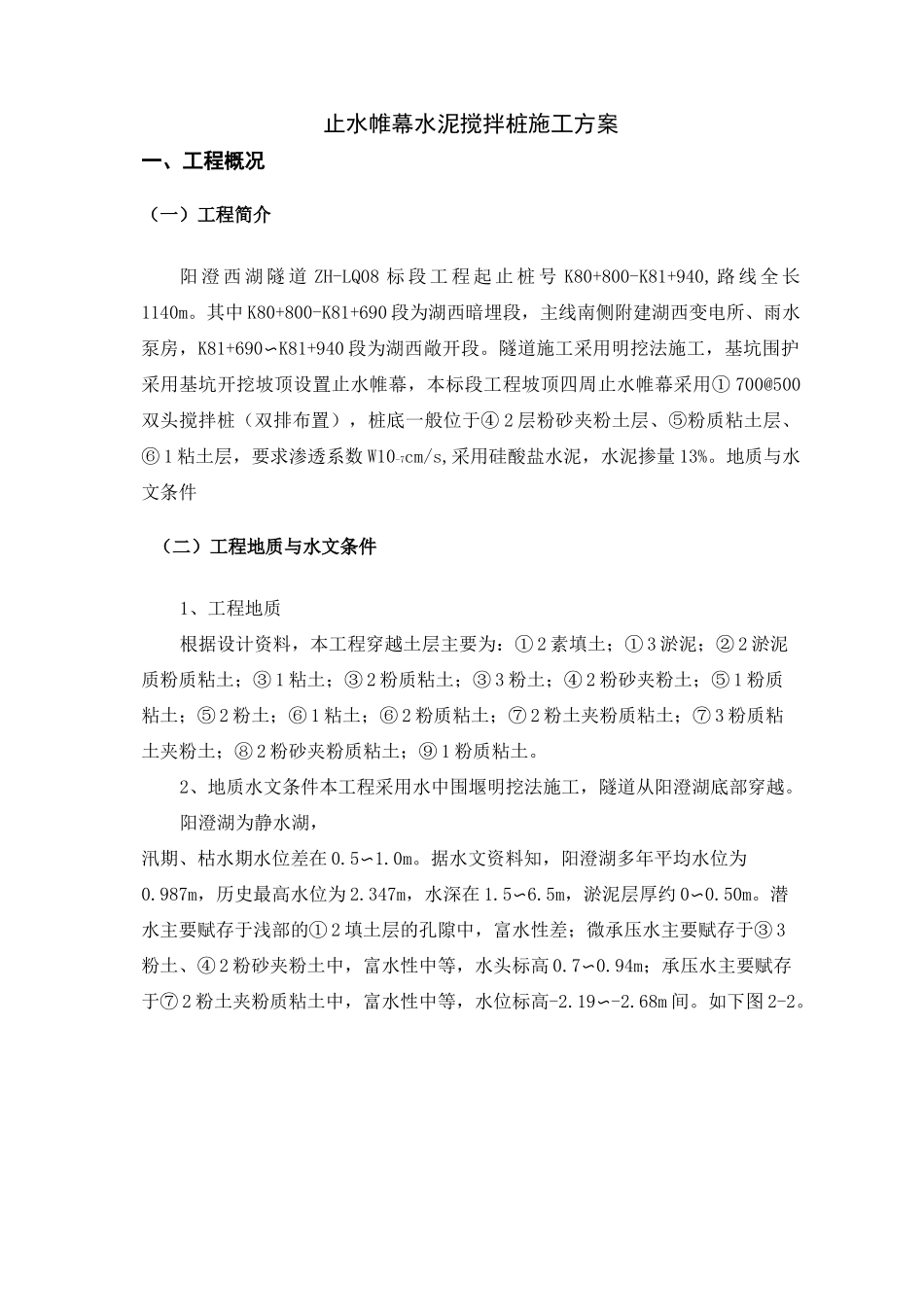

6皿剂I’Hia」(—)Hl^2(H)2H*»F^^誦川‘p畜H塵"it篇李、(—)SHi4(H)SHU-5ffl,MS^SSH(—kibM®鋼茹斗 6(u(川kiwi®鋼m滸HHW(sk 滸H聲聲 8(MksHm脸昌书 9(升-诽端一卅祁 k 出劇。ysnIO(—】谱書旺書凶 io(u二(匕二d-‘12(—】m脸曆12(Mk^sfs^IDIts13止水帷幕水泥搅拌桩施工方案一、工程概况（一）工程简介阳 澄 西 湖 隧 道 ZH-LQ08 标 段 工 程 起 止 桩 号 K80+800-K81+940, 路 线 全 长1140m。其中 K80+800-K81+690 段为湖西暗埋段，主线南侧附建湖西变电所、雨水泵房，K81+690〜K81+940 段为湖西敞开段。隧道施工采用明挖法施工，基坑围护采用基坑开挖坡顶设置止水帷幕，本标段工程坡顶四周止水帷幕采用① 700@500双头搅拌桩（双排布置），桩底一般位于④ 2 层粉砂夹粉土层、⑤粉质粘土层、⑥ 1 粘土层，要求渗透系数 W10-7cm/s,采用硅酸盐水泥，水泥掺量 13%。地质与水文条件（二）工程地质与水文条件1、工程地质根据设计资料，本工程穿越土层主要为：① 2 素填土；① 3 淤泥；② 2 淤泥质粉质粘土；③ 1 粘土；③ 2 粉质粘土；③ 3 粉土；④ 2 粉砂夹粉土；⑤ 1 粉质粘土；⑤ 2 粉土；⑥ 1 粘土；⑥ 2 粉质粘土；⑦ 2 粉土夹粉质粘土；⑦ 3 粉质粘土夹粉土；⑧ 2 粉砂夹粉质粘土；⑨ 1 粉质粘土。2、地质水文条件本工程采用水中围堰明挖法施工，隧道从阳澄湖底部穿越。阳澄湖为静水湖，汛期、枯水期水位差在 0.5〜1.0m。据水文资料知，阳澄湖多年平均水位为0.987m，历史最高水位为 2.347m，水深在 1.5〜6.5m，淤泥层厚约 0〜0.50m。潜水主要赋存于浅部的① 2 填土层的孔隙中，富水性差；微承压水主要赋存于③ 3粉土、④ 2 粉砂夹粉土中，富水性中等，水头标高 0.7〜0.94m；承压水主要赋存于⑦ 2 粉土夹粉质粘土中，富水性中等，水位标高-2.19〜-2.68m 间。如下图 2-2。图 2-2二、编制依据1、苏州市中环快速路北段施工招标文件。2、苏州市中环快速路北段工程设计图纸和设计文件。3、《建筑基坑支护技术规程》4、《地下防水工程质量技术规范》5、我公司多年积累的类似工程施工经验。6、拟投入本工程的施工技术力量和施工机械设备。三、编制原则1、在充分理解设计文件的基础上，以设计图纸为依据，采用先进、合理、经济、可行的施工方案。2、整个工程全过程对环境破坏最小、占用场地最少，采取对周围环境保护措施,避免周围环境的破坏。3、充分应用先进的科学...
