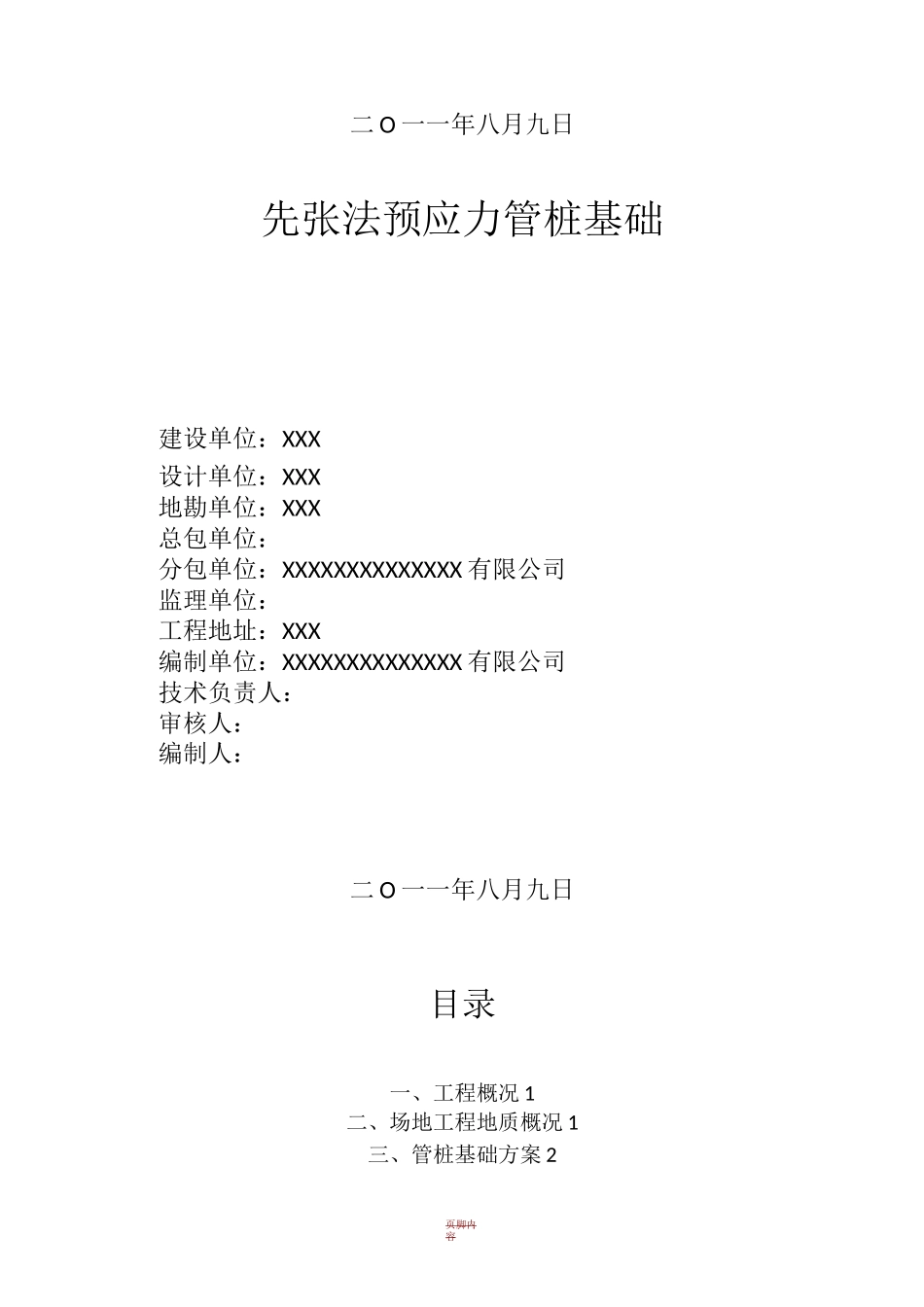

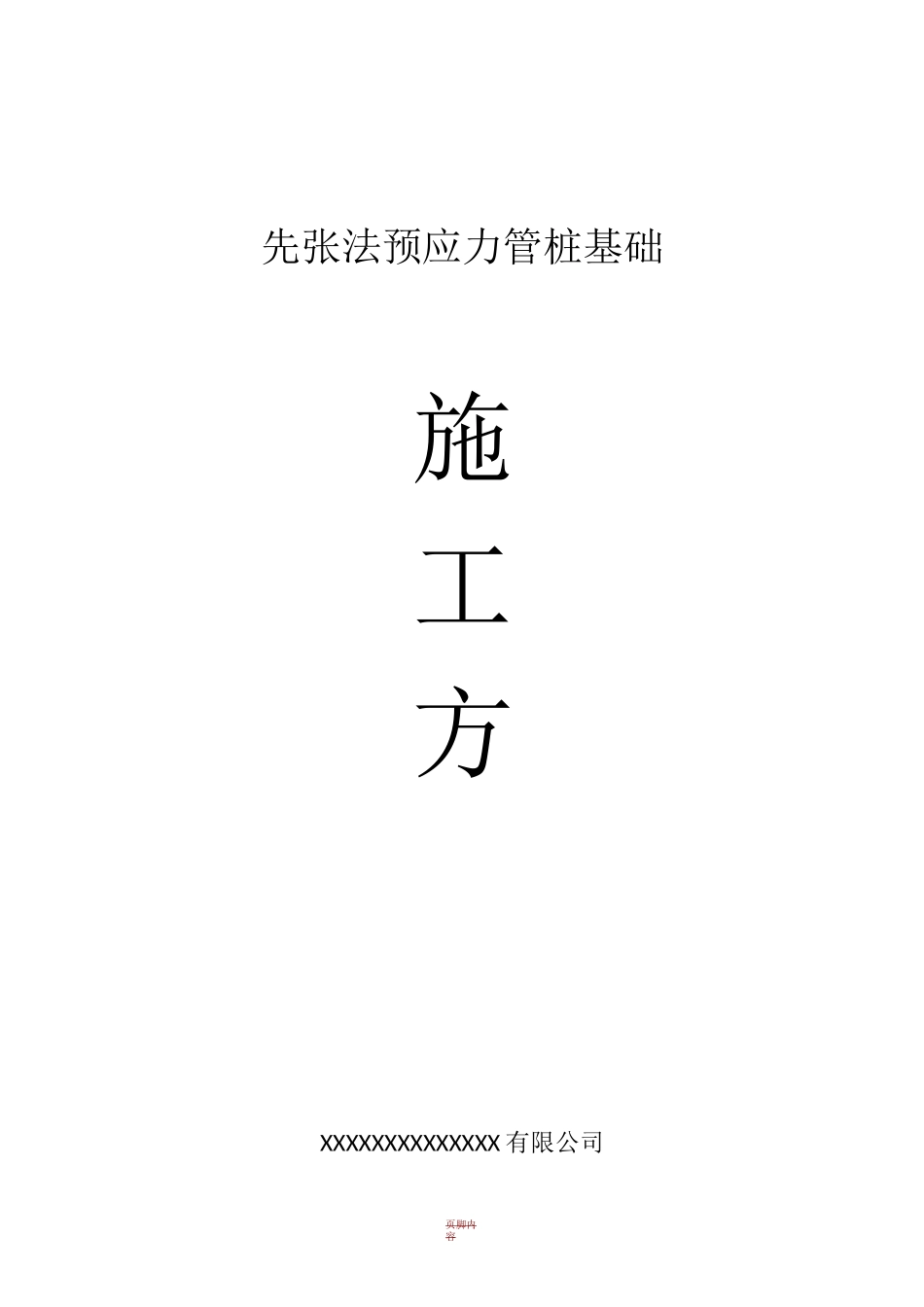

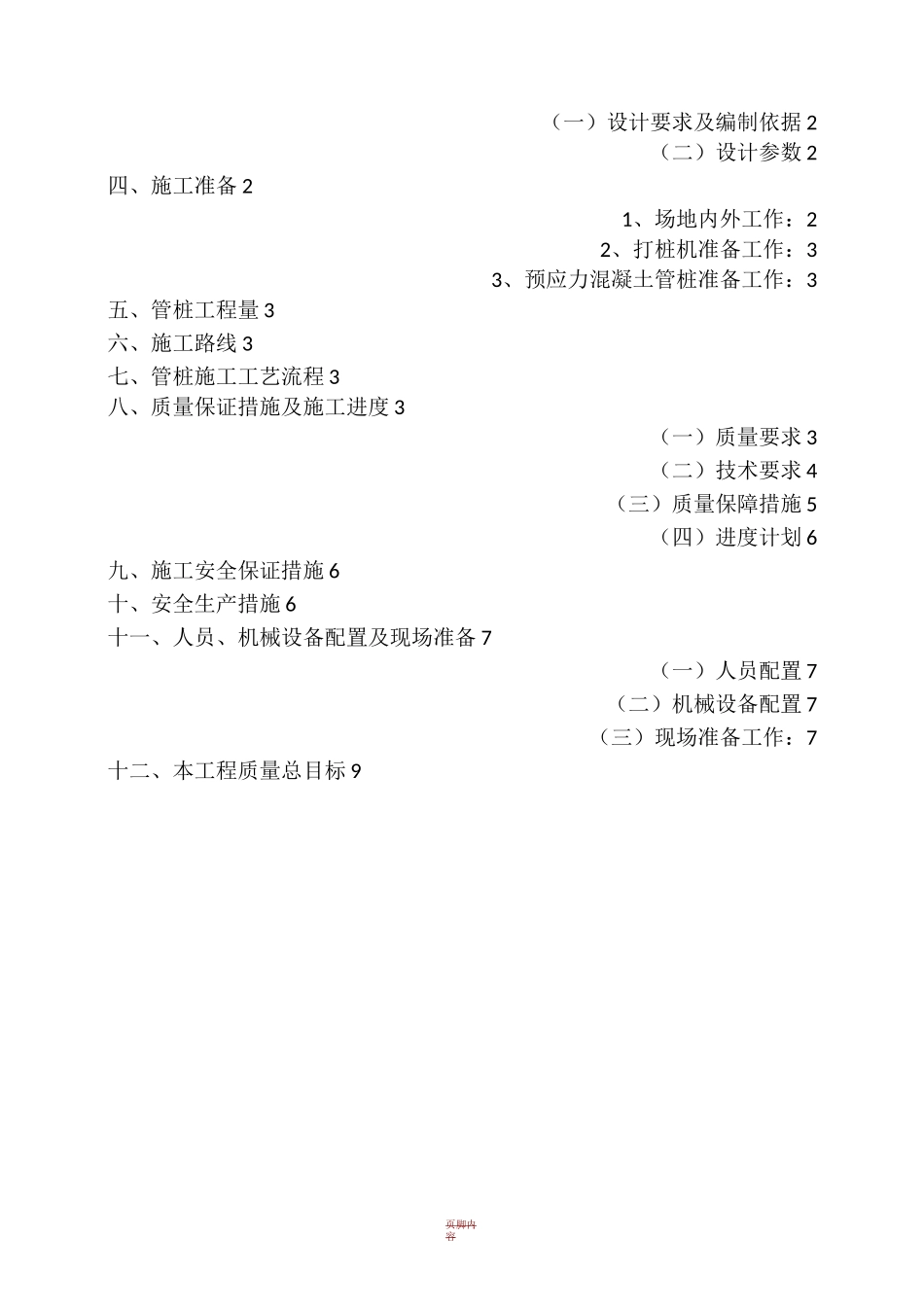

页脚内容先张法预应力管桩基础施工方XXXXXXXXXXXXXX 有限公司页脚内容二 O 一一年八月九日先张法预应力管桩基础建设单位:XXX设计单位:XXX地勘单位:XXX总包单位:分包单位:XXXXXXXXXXXXXX 有限公司监理单位:工程地址:XXX编制单位:XXXXXXXXXXXXXX 有限公司技术负责人:审核人:编制人:二 O 一一年八月九日目录一、工程概况 1二、场地工程地质概况 1三、管桩基础方案 2页脚内容(一)设计要求及编制依据 2(二)设计参数 2四、施工准备 21、场地内外工作:22、打桩机准备工作:33、预应力混凝土管桩准备工作:3五、管桩工程量 3六、施工路线 3七、管桩施工工艺流程 3八、质量保证措施及施工进度 3(一)质量要求 3(二)技术要求 4(三)质量保障措施 5(四)进度计划 6九、施工安全保证措施 6十、安全生产措施 6十一、人员、机械设备配置及现场准备 7(一)人员配置 7(二)机械设备配置 7(三)现场准备工作:7十二、本工程质量总目标 9页脚内容一、工程概况XXXXX,基础采用先张法预应力管桩基础桩长 14〜16 米,桩端持力层为强风化泥岩层,©300 管桩单桩竖向承载力特征值 Ra$750KN,©400 管桩单桩竖向承载力特征值 Ra$1400KN,桩端进入强风化泥岩层$100cm,桩基础部分由我公司分包。本工程重要性等级为三级,场地等级为三级,地基等级为二级,故岩土工程勘察等级为乙级。二、场地工程地质概况拟建场地位于 XXXXXXX 境内,场地现为农业耕作用地,地势开阔,地面高程 511.13〜519.90m。相对高差 8.77m,地貌单元属成都南部台地的宽缓浅丘坡地。经勘察查明,地层由第四系全新统人工填土层(Q4mi),第四系中下更新统冰水堆积层(Q1+2fgi)和白恶系上统灌口组(K2g)。现将各地层分别描述如下:(1)第四系全新统人工填土层(Q4ml)① 素填土:黄褐色、褐色,湿〜稍湿,松散。以粘性土为主,含有机质及植物根系,该层主要为新近回填和原农业耕作填地,场地内广泛分布,层厚0.40〜3.50m。(2) 第四系中下更新统冰水堆积层(Q1+2fgi)① 粘土:黄褐色、棕红色为主,硬塑,间见黄、灰白色,粘粒矿物为主,含铁锰质结粒、钙质结核,局部夹粉质粘土薄层。网纹状陡倾裂隙较发育,裂隙中充填灰白色粘质物及铁锰氧化物。干强度高,韧性高,光滑,无振反应,层厚 0.60〜4.20m。② 含矿石粘土:黄褐色、棕红色,成分由粘粒、碎石、砂岩块、岩屑等组成。碎石粒径一般 15〜100 伽,大者可达 200 伽,碎石含量不均,局部集...
