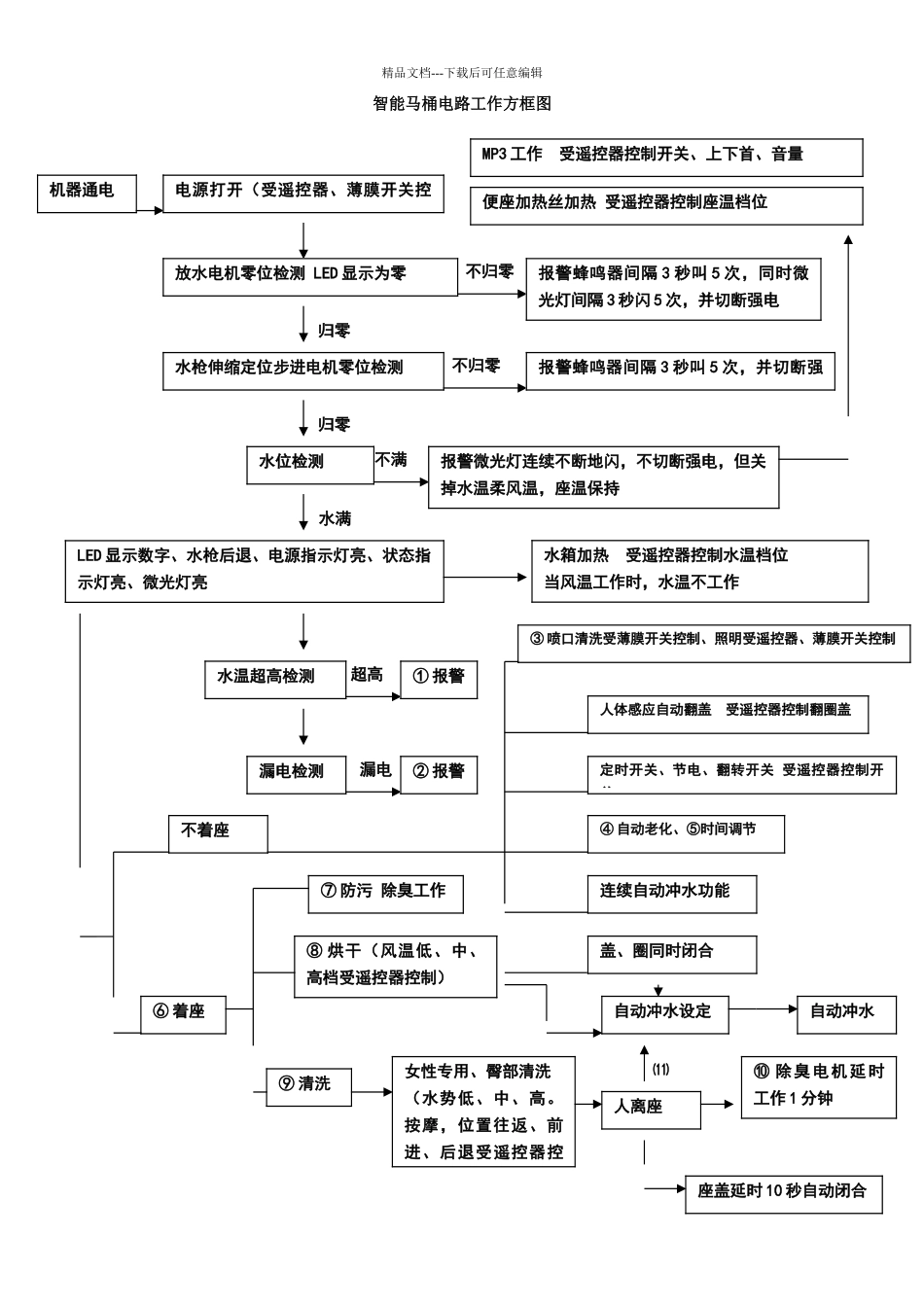

精品文档---下载后可任意编辑智能马桶电路工作方框图 不归零归零不归零归零不满 水满 超高 漏电 ⑾机器通电MP3 工作 受遥控器控制开关、上下首、音量便座加热丝加热 受遥控器控制座温档位人离座电源打开(受遥控器、薄膜开关控制水位检测水枪伸缩定位步进电机零位检测放水电机零位检测 LED 显示为零LED 显示数字、水枪后退、电源指示灯亮、状态指示灯亮、微光灯亮报警蜂鸣器间隔 3 秒叫 5 次,同时微光灯间隔 3 秒闪 5 次,并切断强电报警蜂鸣器间隔 3 秒叫 5 次,并切断强电报警微光灯连续不断地闪,不切断强电,但关掉水温柔风温,座温保持水箱加热 受遥控器控制水温档位当风温工作时,水温不工作女性专用、臀部清洗(水势低、中、高。按摩,位置往返、前进、后退受遥控器控制)连续自动冲水功能④ 自动老化、⑤时间调节定时开关、节电、翻转开关 受遥控器控制开关人体感应自动翻盖 受遥控器控制翻圈盖 ③ 喷口清洗受薄膜开关控制、照明受遥控器、薄膜开关控制 漏电检测水温超高检测① 报警② 报警自动冲水自动冲水设定⑩ 除臭电机延时工作 1 分钟⑥ 着座⑨ 清洗⑧ 烘干(风温低、中、高档受遥控器控制)⑦ 防污 除臭工作不着座座盖延时 10 秒自动闭合盖、圈同时闭合精品文档---下载后可任意编辑① 蜂鸣器连续不断地叫,并切断强电② 蜂鸣器连续不断地叫,同时微光灯连续不断地闪,并切断强电③ 此工作状态光遮在 0°④ 自动老化程序:在人未着座时,同时按女性专用和臀部键 16 秒后进入自动演示状态:自动翻圈盖—喷口清洗分—防污 3-5 秒—臀部分—女性专用分—烘干 4 分--自动关圈盖—间隔 4 分进入下一循环⑤ 同时按臀部和停止调节小时,同时按烘干和女性专用调节分钟⑥ 人离座 1 秒不影响工作,如超出 1 秒则视为离座。⑦ 此工作状态光遮 在 180°,并在人着座后工作 3-5秒⑧ 此步骤中风机早 0。5 秒电热丝工作,除臭电机停止⑨ 清洗开始时电磁阀晚步进电机 1 秒工作,结束时电磁阀早步进电机 1 秒停止工作,并女性专用状态光遮在 270°-315°臀部状态光遮在 45°-90°往返电机前进、后退各 4 步⑩ 此步骤中在人离座后除臭延时工作 1 分钟⑾ 此步骤在着座/微动开关断开后 16 秒后自动放水(当按烘干放水后,人离座不再放水精品文档---下载后可任意编辑精品文档---下载后可任意编辑① 蜂鸣器连续不断地叫,并切断强电② 蜂鸣器连续不断地叫,同时微光...
