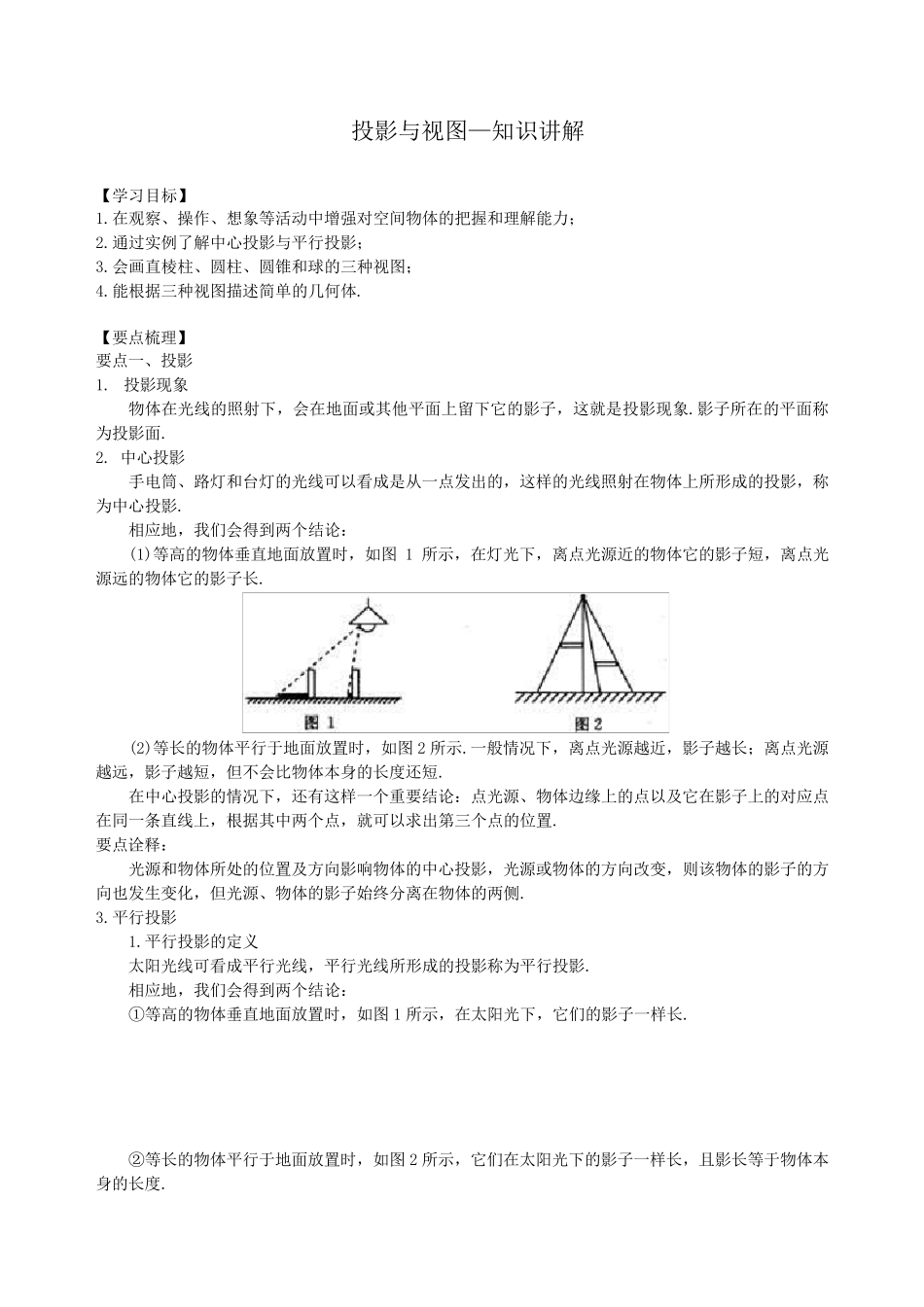

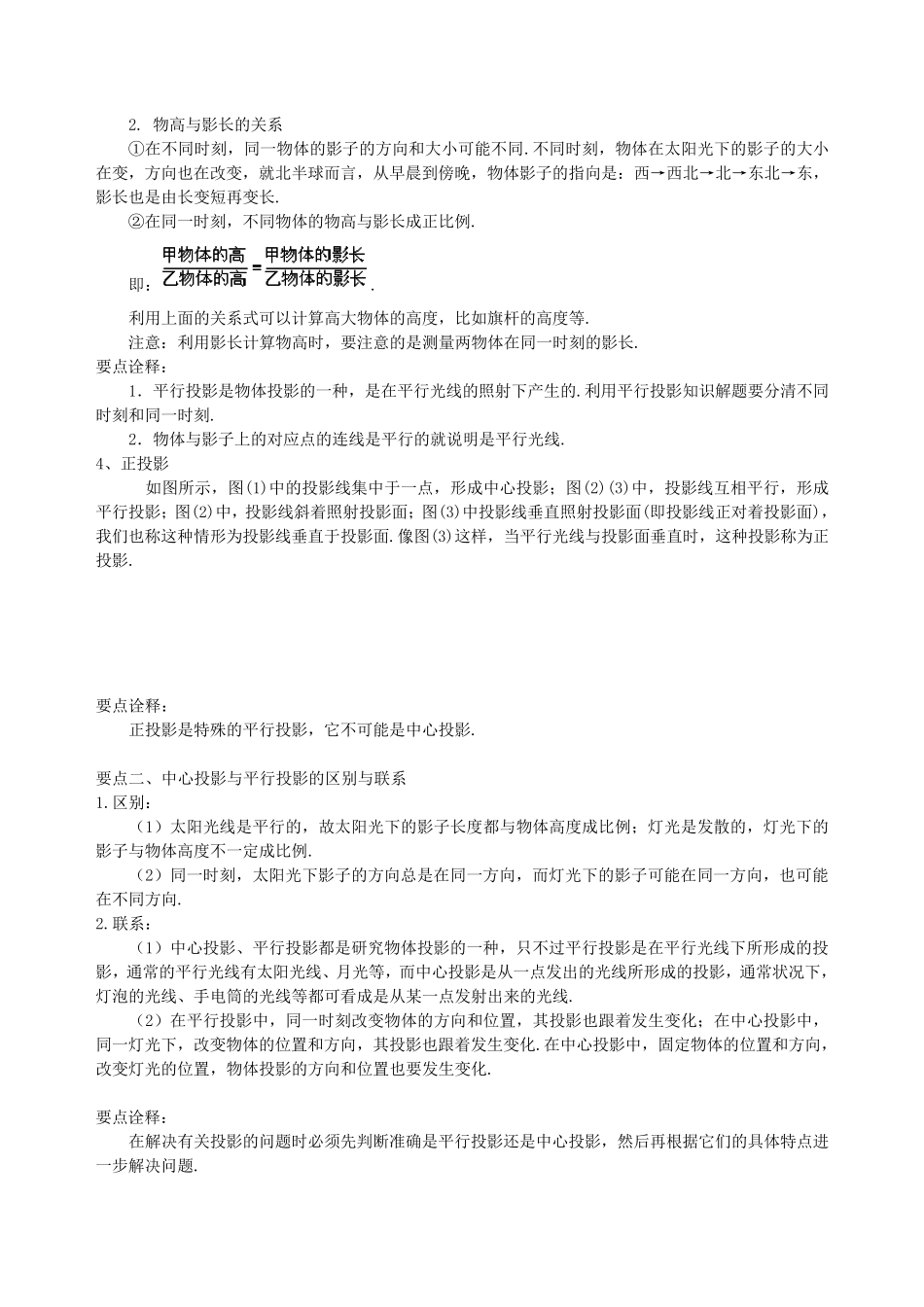

投影与视图—知识讲解 【学习目标】 1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力； 2.通过实例了解中心投影与平行投影； 3.会画直棱柱、圆柱、圆锥和球的三种视图； 4.能根据三种视图描述简单的几何体. 【要点梳理】 要点一、投影 1. 投影现象 物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面. 2. 中心投影 手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影. 相应地，我们会得到两个结论： (1)等高的物体垂直地面放置时，如图1 所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长. (2)等长的物体平行于地面放置时，如图2 所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短. 在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置. 要点诠释： 光源和物体所处的位置及方向 影响 物体的中心投影，光源或物体的方向 改 变 ，则 该 物体的影子的方向 也 发生 变 化 ，但光源、物体的影子始 终 分 离在物体的两侧 . 3.平行投影 1.平行投影的定 义 太 阳 光线可看成平行光线，平行光线所形成的投影称为平行投影. 相应地，我们会得到两个结论： ① 等高的物体垂直地面放置时，如图1 所示，在太 阳 光下，它们的影子一样长. ② 等长的物体平行于地面放置时，如图2 所示，它们在太 阳 光下的影子一样长，且 影长等于物体本身的长度. 2. 物高与影长的关系 ①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长. ②在同一时刻，不同物体的物高与影长成正比例. 即：. 利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等. 注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长. 要点诠释： 1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻. 2．物体与影子上的对应点的连线是平行的就说明是平行光线. 4、正投影 如图所示，图(1)中的投影线集中于一点，形成中心...
