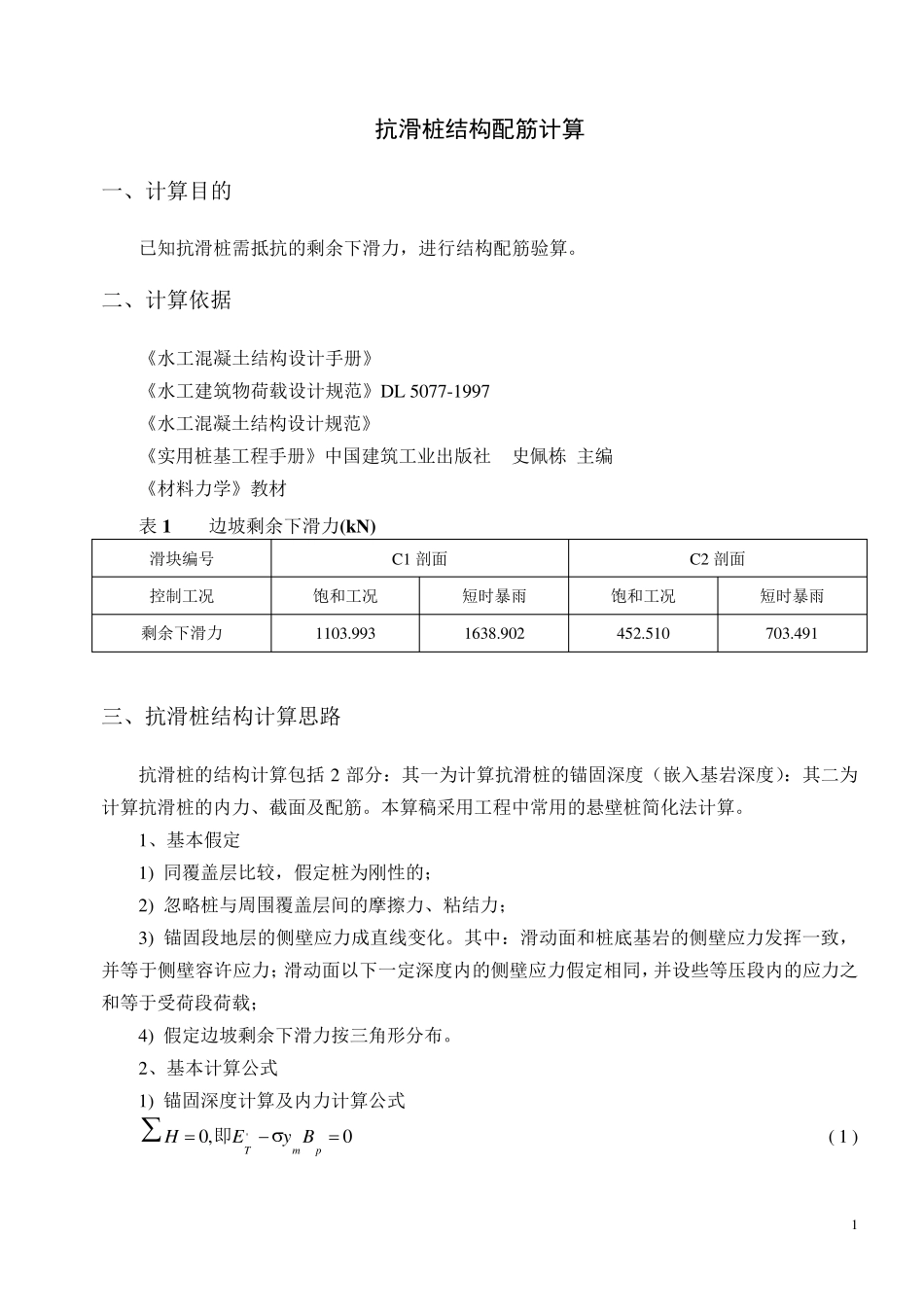

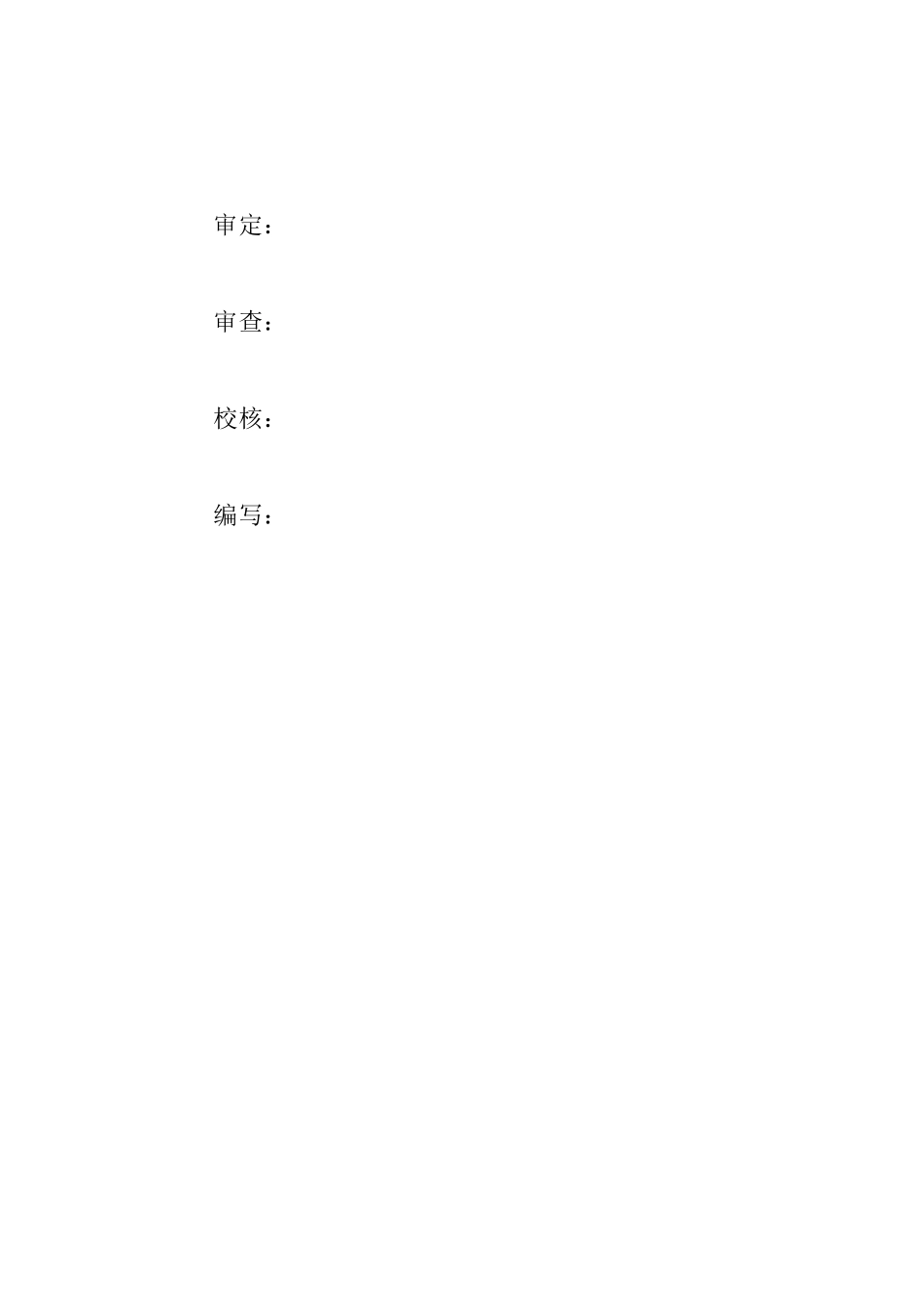

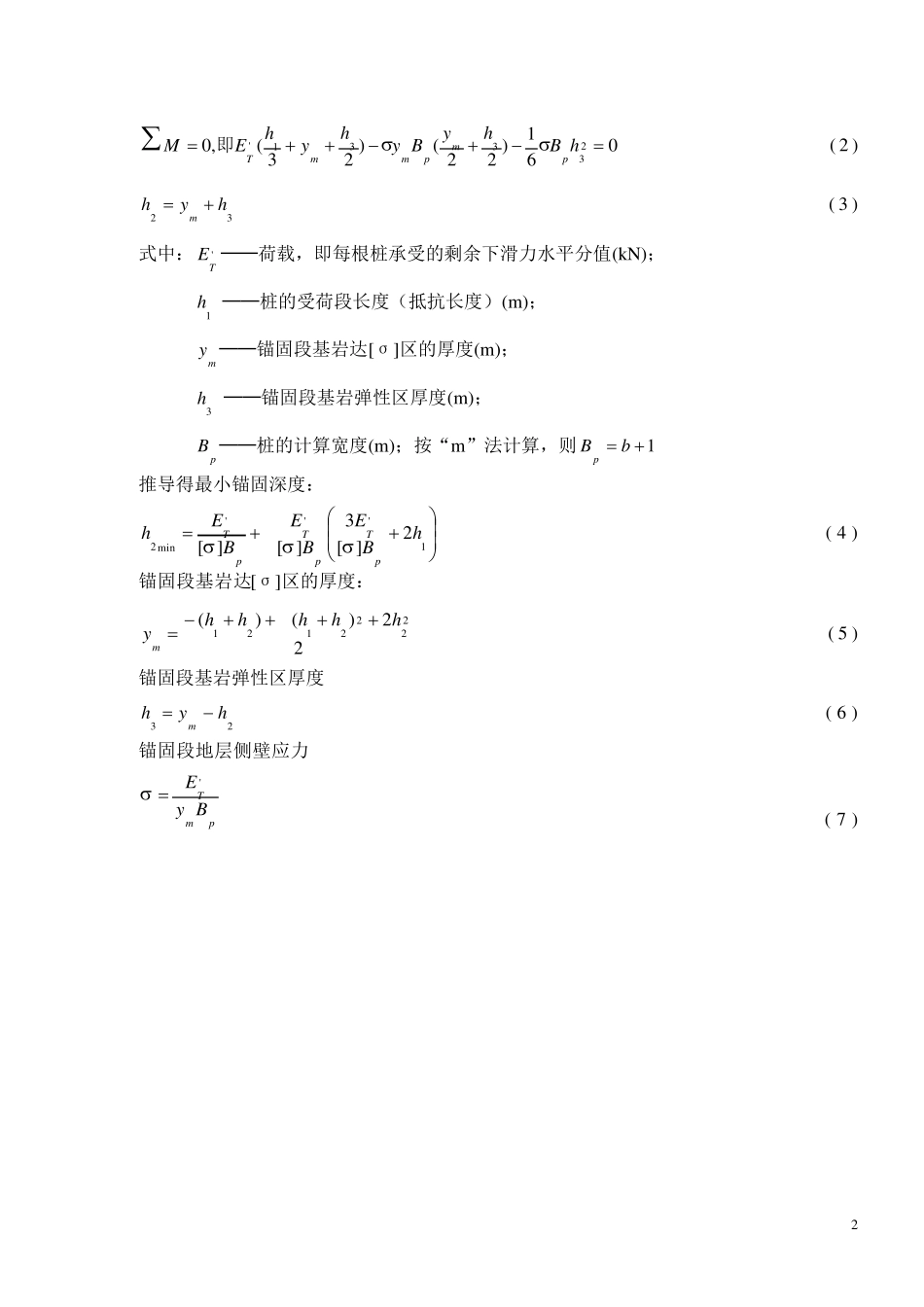

审定： 审查： 校核： 编写： 1 抗滑桩结构配筋计算 一、计算目的 已知抗滑桩需抵抗的剩余下滑力，进行结构配筋验算。 二、计算依据 《水工混凝土结构设计手册》 《水工建筑物荷载设计规范》DL 5077-1997 《水工混凝土结构设计规范》 《实用桩基工程手册》中国建筑工业出版社 史佩栋 主编 《材料力学》教材 表 1 边坡剩余下滑力(kN) 滑块编号 C1 剖面 C2 剖面 控制工况 饱和工况 短时暴雨 饱和工况 短时暴雨 剩余下滑力 1103.993 1638.902 452.510 703.491 三、抗滑桩结构计算思路 抗滑桩的结构计算包括 2 部分：其一为计算抗滑桩的锚固深度（嵌入基岩深度）：其二为计算抗滑桩的内力、截面及配筋。本算稿采用工程中常用的悬壁桩简化法计算。 1、基本假定 1) 同覆盖层比较，假定桩为刚性的； 2) 忽略桩与周围覆盖层间的摩擦力、粘结力； 3) 锚固段地层的侧壁应力成直线变化。其中：滑动面和桩底基岩的侧壁应力发挥一致，并等于侧壁容许应力；滑动面以下一定深度内的侧壁应力假定相同，并设些等压段内的应力之和等于受荷段荷载； 4) 假定边坡剩余下滑力按三角形分布。 2、基本计算公式 1) 锚固深度计算及内力计算公式 0,0'pmTByEH即 ( 1 ) 2 061)22()23(,023331'hBhyByhyhEMpmpmmT即 ( 2 ) 32hyhm  ( 3 ) 式中：'TE ──荷载，即每根桩承受的剩余下滑力水平分值(kN)； 1h ──桩的受荷段长度（抵抗长度）(m)； my ──锚固段基岩达[σ]区的厚度(m)； 3h ──锚固段基岩弹性区厚度(m)； pB ──桩的计算宽度(m)；按“m”法计算，则1 bBp 推导得最小锚固深度： 1'''min22][3][][hBEBEBEhpTpTpT ( 4 ) 锚固段基岩达[σ]区的厚度： 22)()(2222121hhhhhym ( 5 ) 锚固段基岩弹性区厚度 23hyhm  ( 6 ) 锚固段地层侧壁应力 pmTByE ' ( 7 ) 3 图1 计算简图 2 ) 截面及配筋验算主要公式 bcsysybhfAfAf0'' ( 8 ) 0hx ( 9 ) )5.01(s (1 0 ) )('0''20ahAfbhfMsyscu (1 1 ) duMM/ (1 2 ) 002 5.10 7.0hsAfbhfVsvyvccs (1 3 ) IElqfcB3 040 (1 4 ) 式中：  ──混凝土相对受压区高度； 4 b ──混凝土相对界限受压区高度，Ⅱ级钢筋 0.544； x ──混凝土受压区高度； 0...
