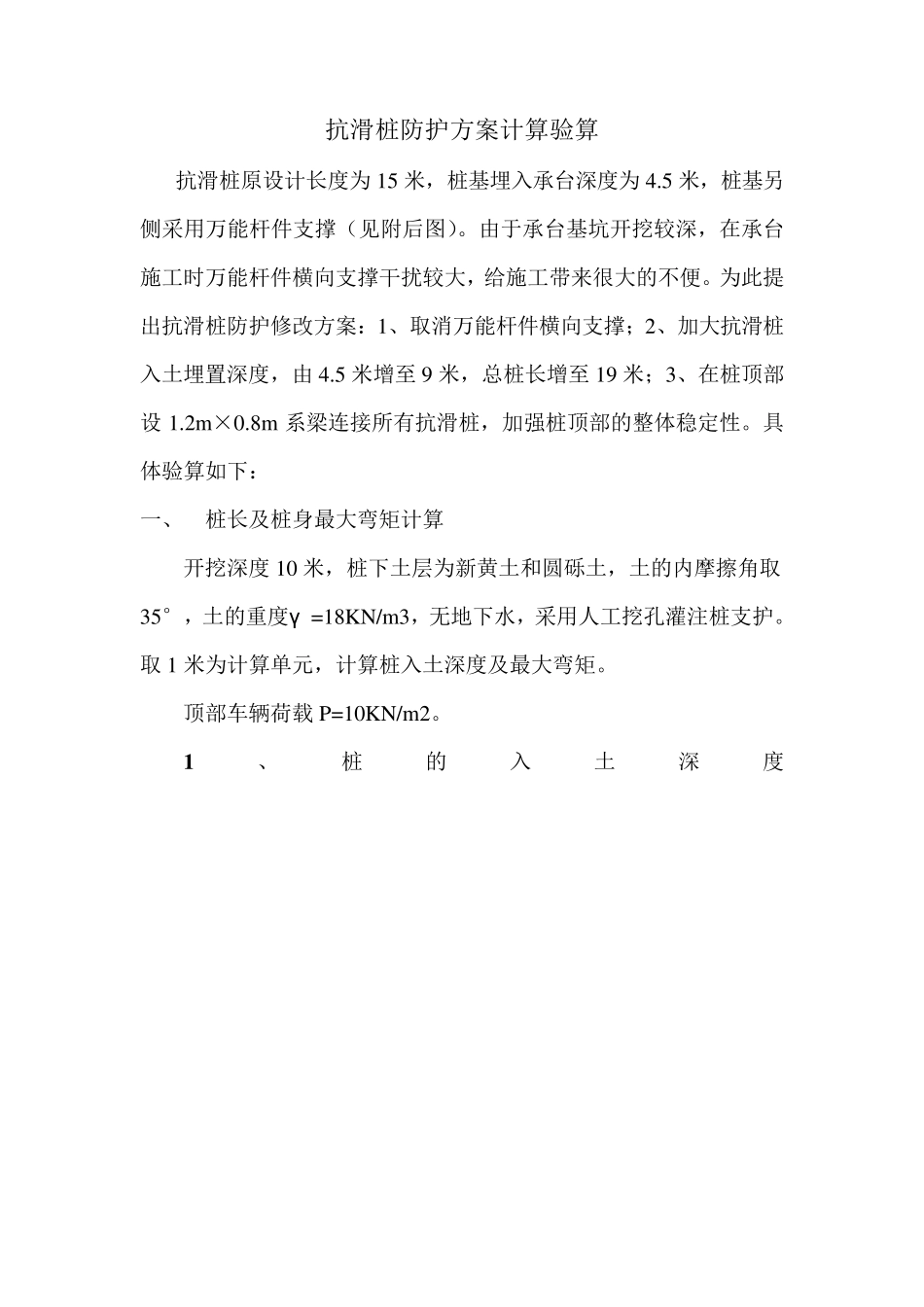

抗滑桩设计计算(验算)_第1页
1/9

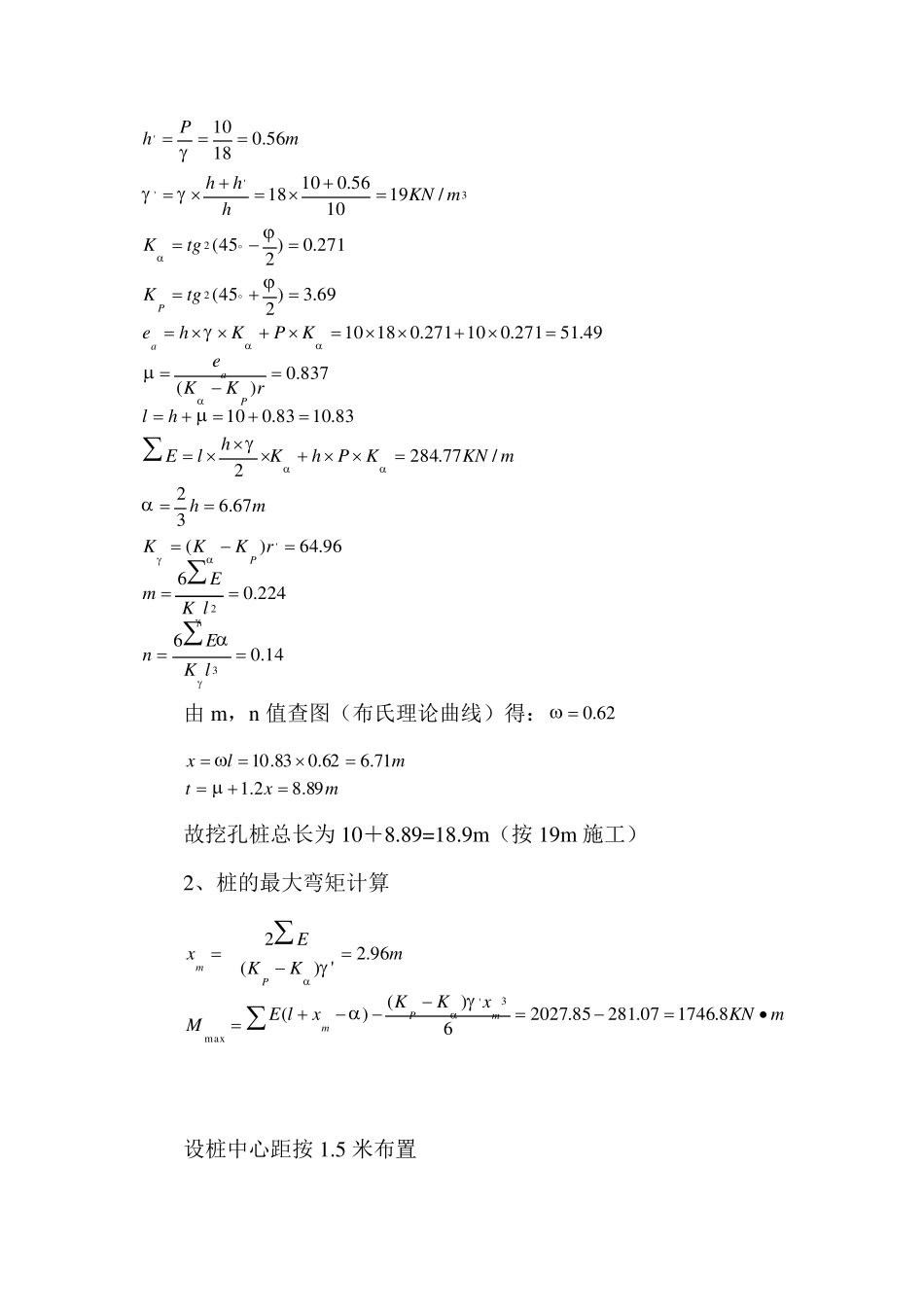

抗滑桩设计计算(验算)_第2页
2/9

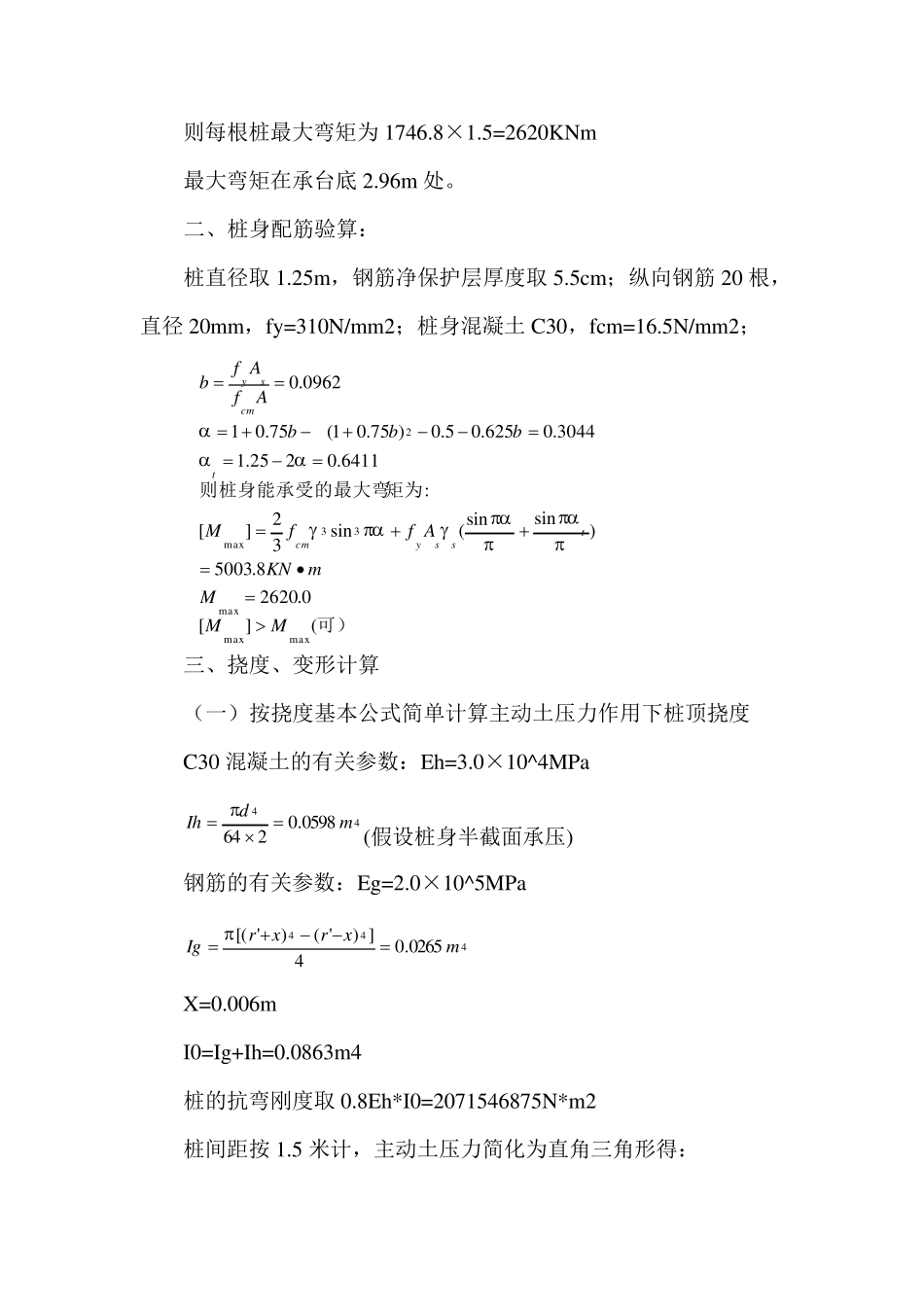

抗滑桩设计计算(验算)_第3页
3/9
抗滑桩防护方案计算验算 抗滑桩原设计长度为15 米,桩基埋入承台深度为4.5 米,桩基另侧采用万能杆件支撑(见附后图)。由于承台基坑开挖较深,在承台施工时万能杆件横向支撑干扰较大,给施工带来很大的不便。为此提出抗滑桩防护修改方案:1、取消万能杆件横向支撑;2、加大抗滑桩入土埋置深度,由4.5 米增至9 米,总桩长增至19 米;3、在桩顶部设1.2m ×0.8m 系梁连接所有抗滑桩,加强桩顶部的整体稳定性。具体验算如下: 一、 桩长及桩身最大弯矩计算 开挖深度10 米,桩下土层为新黄土和圆砾土,土的内摩擦角取 35°,土的重度γ =18KN/m 3,无地下水,采用人工挖孔灌注桩支护。取1 米为计算单元,计算桩入土深度及最大弯矩。 顶部车辆荷载 P=10KN/m 2。 1、桩的入土深度14.06224.0696.64)(67.632/77.284283.1083.010837.0)(49.51271.010271.0181069.3)245(271.0)245(/191056.0101856.0181032'223'''lKEnlKEmrKKKmhmKNKPhKhlEhlrKKeKPKhetgKtgKmKNhhhmPhPPaaP 由m,n值查图(布氏理论曲线)得:62.0 mxtmlx89.82.171.662.083.10 故挖孔桩总长为10+8.89=18.9m(按19m 施工) 2、桩的最大弯矩计算 mKNxKKxlEMmKKExmPmPm8.174607.28185.20276)()(96.2')(23'max 设桩中心距按1.5 米布置 则每根桩最大弯矩为1746.8×1.5=2620KNm 最大弯矩在承台底 2.96m 处。 二、桩身配筋验算: 桩直径取 1.25m,钢筋净保护层厚度取 5.5cm;纵向钢筋 20 根,直径 20mm,fy=310N/mm2;桩身混凝土 C30,fcm=16.5N/mm2; 可)矩为则桩身能承受的最大弯(][0.26208.5003)sinsin(sin32][:6411.0225.13044.0625.05.0)75.01(75.010962.0maxmaxmax33max2MMMmKNAffMbbbAfAfbtssycmtcmsy 三、挠度、变形计算 (一)按挠度基本公式简单计算主动土压力作用下桩顶挠度 C30 混凝土的有关参数:Eh=3.0×10^4MPa 440598.0264mdIh (假设桩身半截面承压) 钢筋的有关参数:Eg=2.0×10^5MPa 4440265.04])'()'[(mxrxrIg  X=0.006m I0=Ig+Ih=0.0863m4 桩的抗弯刚度取 0.8Eh*I0=2071546875N*m2 桩间距按 1.5 ...
