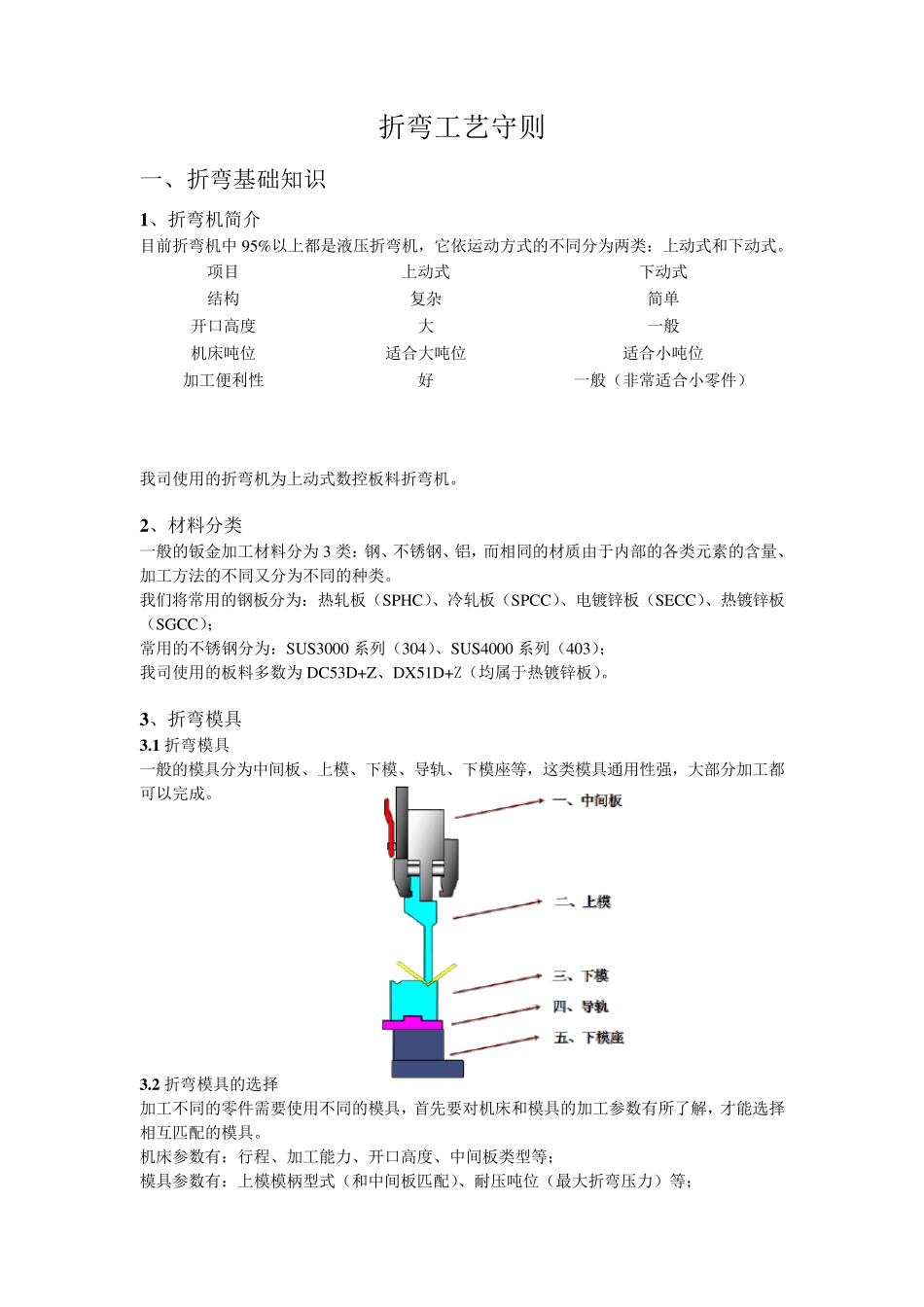

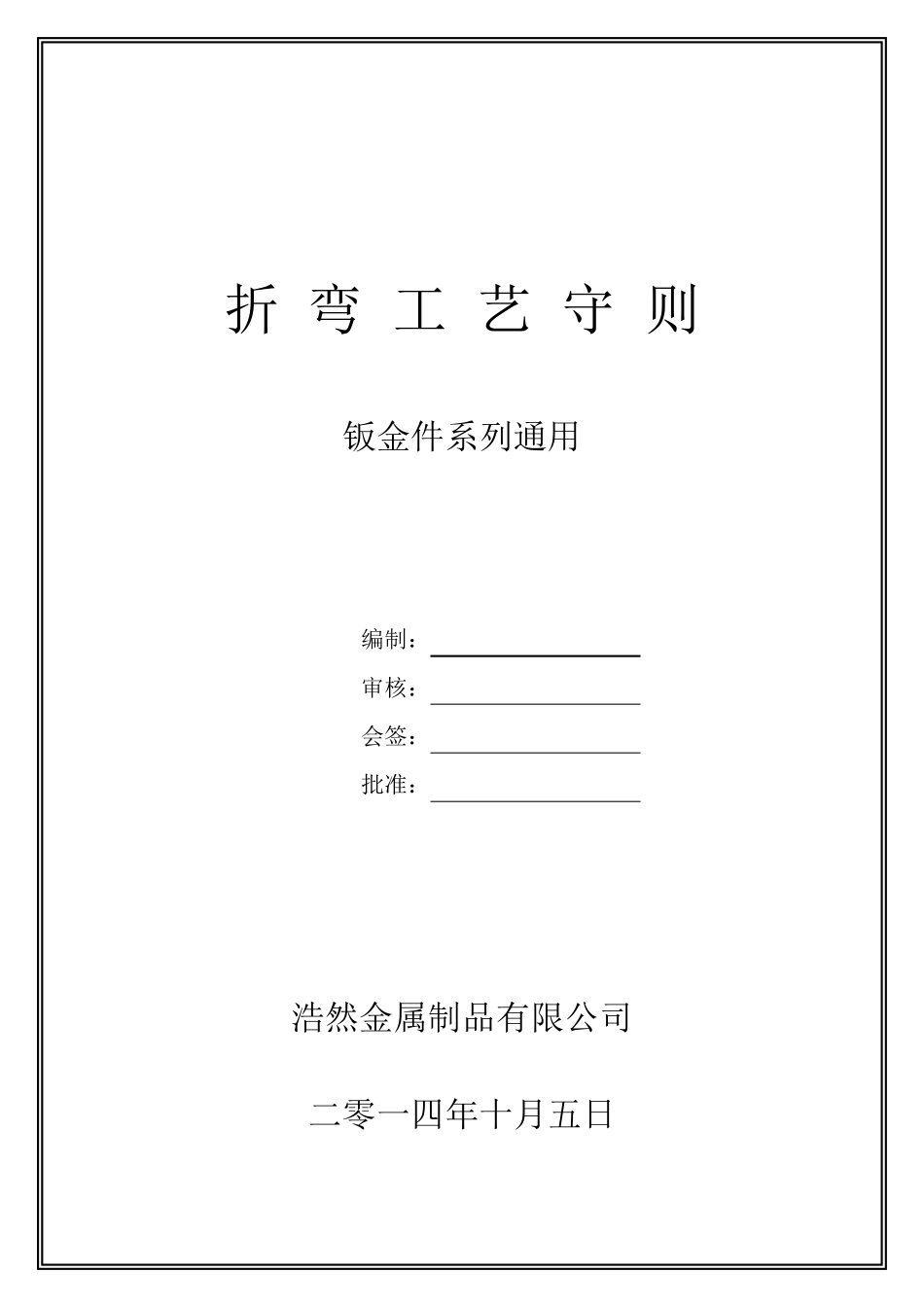

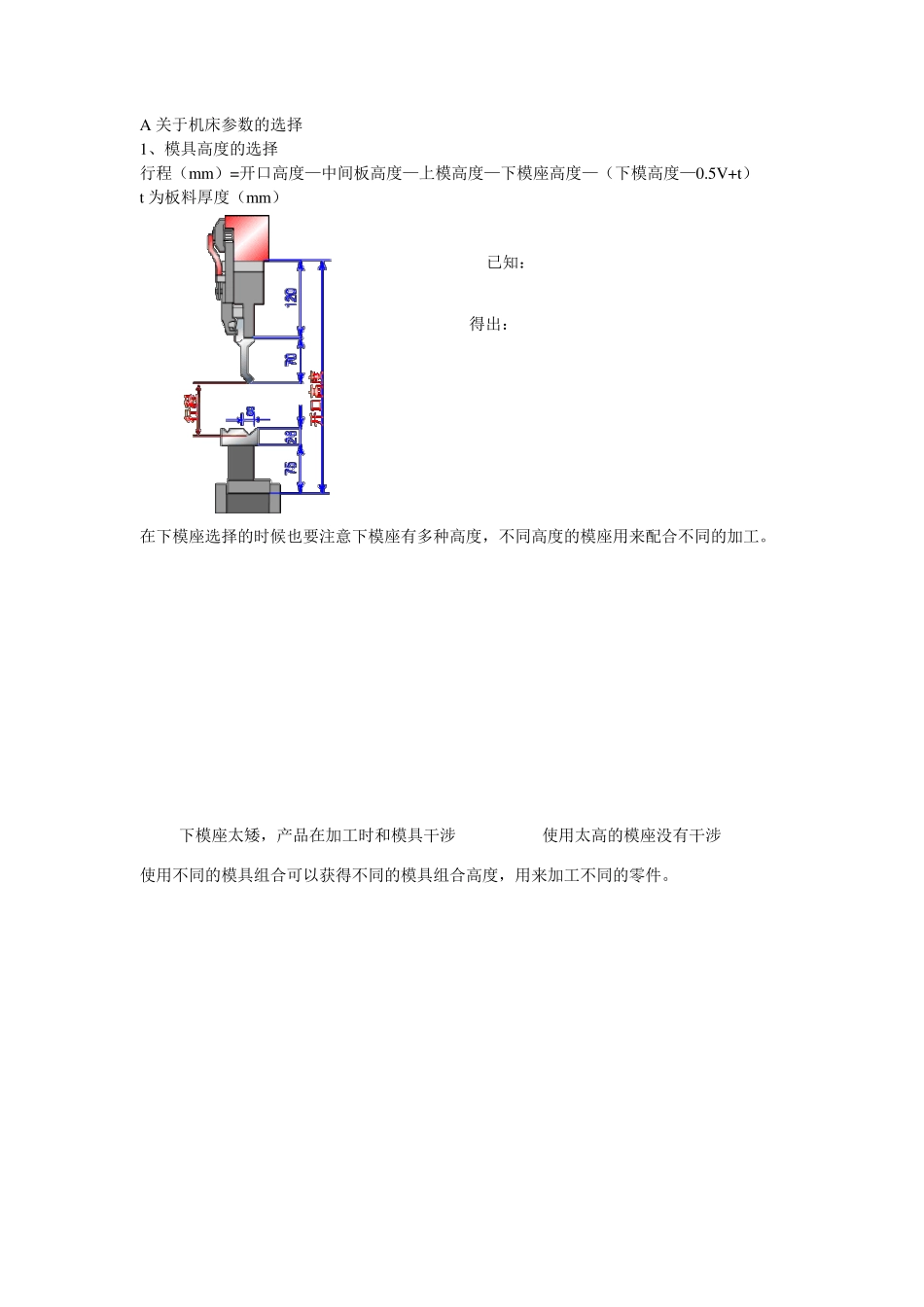

折 弯 工 艺 守 则 钣金件系列通用 编制： 审核： 会签： 批准： 浩然金属制品有限公司 二零一四年十月五日 折弯工艺守则 一、折弯基础知识 1 、折弯机简介 目前折弯机中 95%以上都是液压折弯机，它依运动方式的不同分为两类：上动式和下动式。 项目 上动式 下动式 结构 复杂 简单 开口高度 大 一般 机床吨位 适合大吨位 适合小吨位 加工便利性 好 一般（非常适合小零件） 我司使用的折弯机为上动式数控板料折弯机。 2 、材料分类 一般的钣金加工材料分为 3 类：钢、不锈钢、铝，而相同的材质由于内部的各类元素的含量、加工方法的不同又分为不同的种类。 我们将常用的钢板分为：热轧板（SPHC）、冷轧板（SPCC）、电镀锌板（SECC）、热镀锌板（SGCC）； 常用的不锈钢分为：SUS3000 系列（304）、SUS4000 系列（403）； 我司使用的板料多数为 DC53D+Z、DX51D+Z（均属于热镀锌板）。 3 、折弯模具 3 .1 折弯模具 一般的模具分为中间板、上模、下模、导轨、下模座等，这类模具通用性强，大部分加工都可以完成。 3 .2 折弯模具的选择 加工不同的零件需要使用不同的模具，首先要对机床和模具的加工参数有所了解，才能选择相互匹配的模具。 机床参数有：行程、加工能力、开口高度、中间板类型等； 模具参数有：上模模柄型式（和中间板匹配）、耐压吨位（最大折弯压力）等； A 关于机床参数的选择 1、模具高度的选择 行程（mm）=开口高度—中间板高度—上模高度—下模座高度—（下模高度—0.5V+t） t为板料厚度（mm） 在下模座选择的时候也要注意下模座有多种高度，不同高度的模座用来配合不同的加工。 使用不同的模具组合可以获得不同的模具组合高度，用来加工不同的零件。 已知： 得出： 下模座太矮，产品在加工时和模具干涉 使用太高的模座没有干涉 B 关于模具参数的选择 1 、上模模柄形式 上模的模柄有3 种形式以配合不同的中间板 2 、上模形状 常用标准形状上模有： 根据不同的折弯需要，选用不同形状的模具： 普通上模 直剑型上模 鹅颈型上模 框用上模 使用鹅颈型上模 使用直剑型上模 ╳不恰当 ○恰当 3、上模尖端R 角及尖端角度 上模常用的尖端R 角有： （1）0.2R （2）0.6R （3）0.8R （4）1.5R （5）3.0R 选用合适的尖端R：一般3mm 以下使用R0.6。 标准上模的尖端角度有：90°、88°、86°、60°、45°、30°等。 模具的夹角要小于加工角度...
