折线型混凝土屋架制作和预应力张拉、吊装:

折线型混凝土屋架制作和预应力张拉、吊装:_第1页
1/14
折线型混凝土屋架制作和预应力张拉、吊装:_第2页
2/14
折线型混凝土屋架制作和预应力张拉、吊装:_第3页
3/14

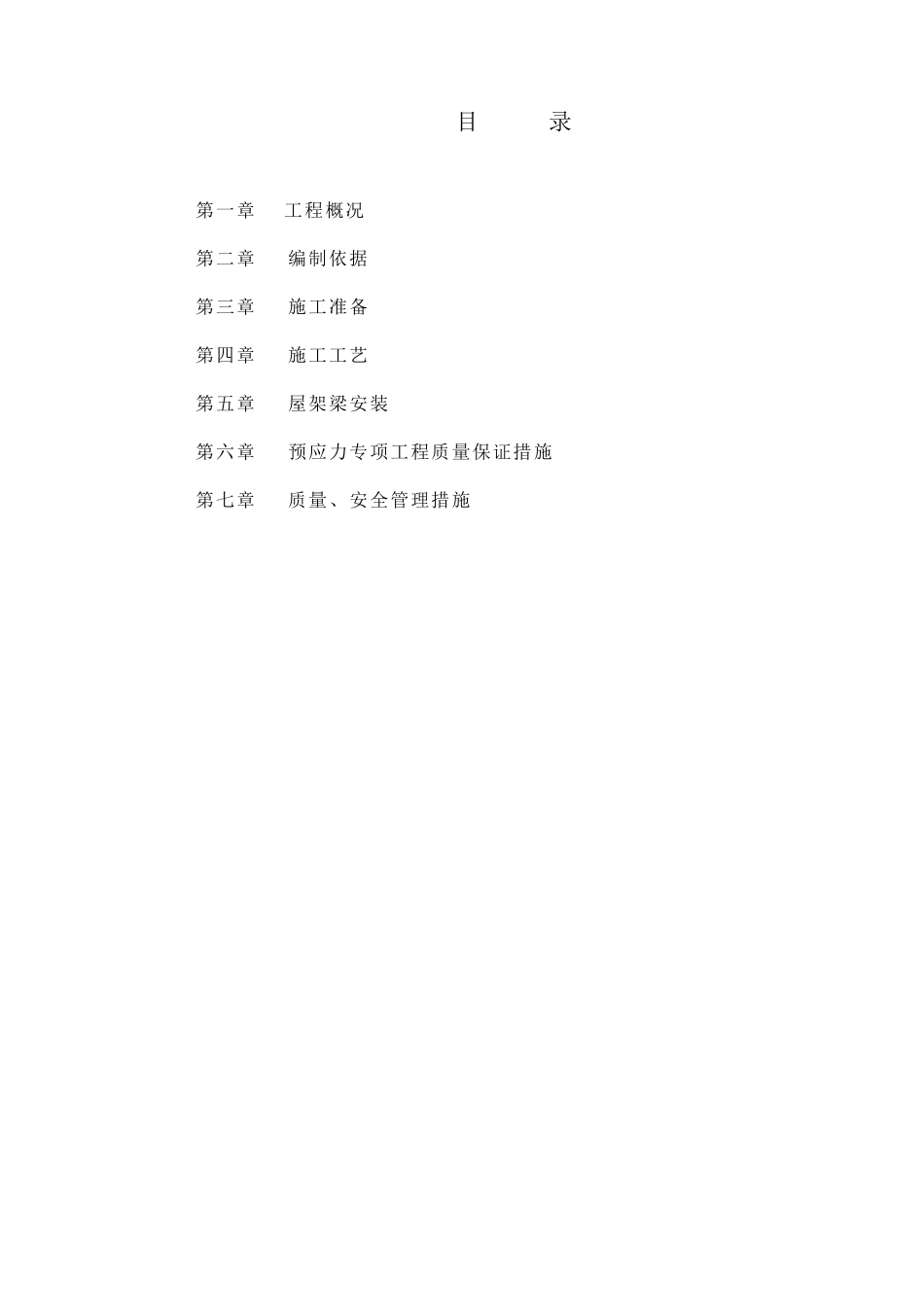

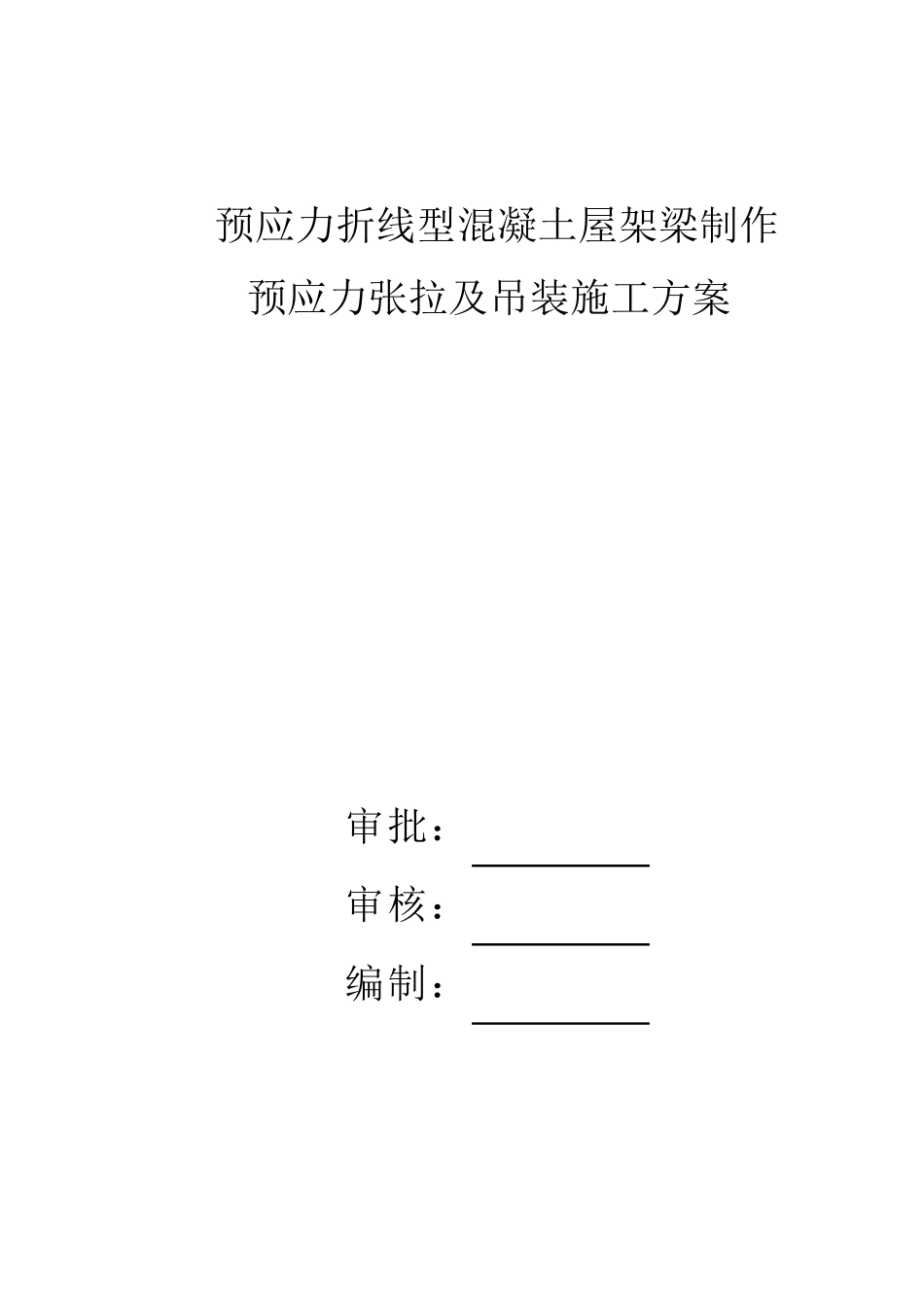

预应力折线型混凝土屋架梁制作 预应力张拉及吊装施工方案 审批: 审核: 编制: 目 录 第一章 工程概况 第二章 编制依据 第三章 施工准备 第四章 施工工艺 第五章 屋架梁安装 第六章 预应力专项工程质量保证措施 第七章 质量、安全管理措施 一、工程概况 本工程为张家口沙河粮库(1-6 号仓),共计100 榀预应力折线形混凝土屋架,采用图集04G415-1,型号YWJ24-2,YWJ27-2 预应力主筋为2-4φ15.2 钢绞线, 混凝土强度为C55。 二、 编制依据 1 《混凝土结构设计规范》 GB50010-2002。 2 《预应力混凝土用钢铰线》 GB/T 5224-2003。 3 《预应力筋用锚具夹具和连接器》 GB/T 14370-2000。 4 《混凝土结构工程施工质量验收规范》 GB 50204-2002。 5 标准图04G415-1。 6 施工图。 三、施工准备 1 材料准备 ①钢筋、水泥按照设计要求选用,混凝土采用商品砼。 ②预应力钢铰线:本工程预应力梁采用φ15.2-1860Mpa 高强低松驰预应力砼用钢铰线,质量应符合国标 GB/T5224-2003 的要求。 ③锚具系统:锚具,张拉端为QMV15-4 型夹片式锚具,固定端采用JM15 型挤压锚,锚具质量应符合国标 GB/T14370-2000 有关规定的要求,并按设计及施工规范要求制备垫板、钢筋网片(或螺旋筋)及定位支架。 ④波纹管:预应力波纹管采用金属波纹管。 ⑤有粘结预应力筋及锚具的运输、存放:应将预应力筋堆放在干燥平整的地方,下面要有垫木,上面要有防雨设施,锚具、配件要存放在库房内。 ⑥ 材料验收及检验:进场材料由生产 厂 家出 具产 品合格 证 ,并进行 材料现场抽 样 复 检。 2. 施工机 械 设备用量: 根 据预应力专 项 施工的特 点 ,本工程需 要的施工机 械 设备用量如 下表 : 主要施工设备需 用量 序号 名称 规格 数量 完好程度 1 油泵 YBZ63 2 完好 2 千斤顶 YDC-1500 2 完好 3 灌浆泵 HB-3 1 完好 4 挤压机 GYJ-30.5 1 完好 5 砂轮切割机 1 完好 6 钢板尺 1 完好 7 吊车 50t-70t 2 完好 8 电焊机 380V 2 完好 9 电锯 1 完好 10 振捣棒 3 完好 3. 预应力施工人员组织 ①管理人员组织 成立项目部,项目部主要人员由下表所列人员组成: 序号 姓名 职务 职称 职责 1 秦树亭 项目经理 工程师 负责全面工作 2 王文廷 技术负责人 工程师 负责技术、质量、安全管理工作 3 高文双 工长 屋架制作...
