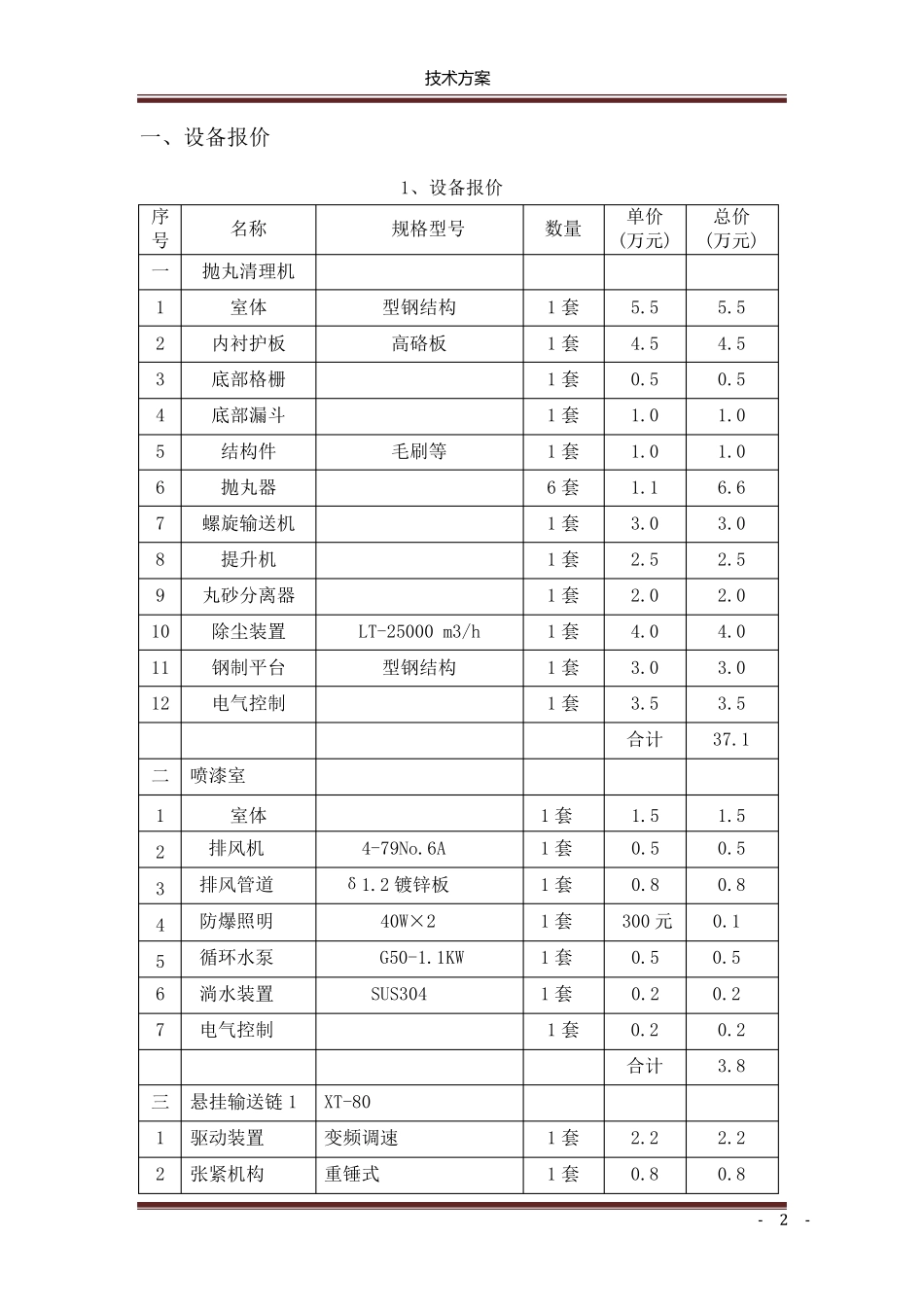

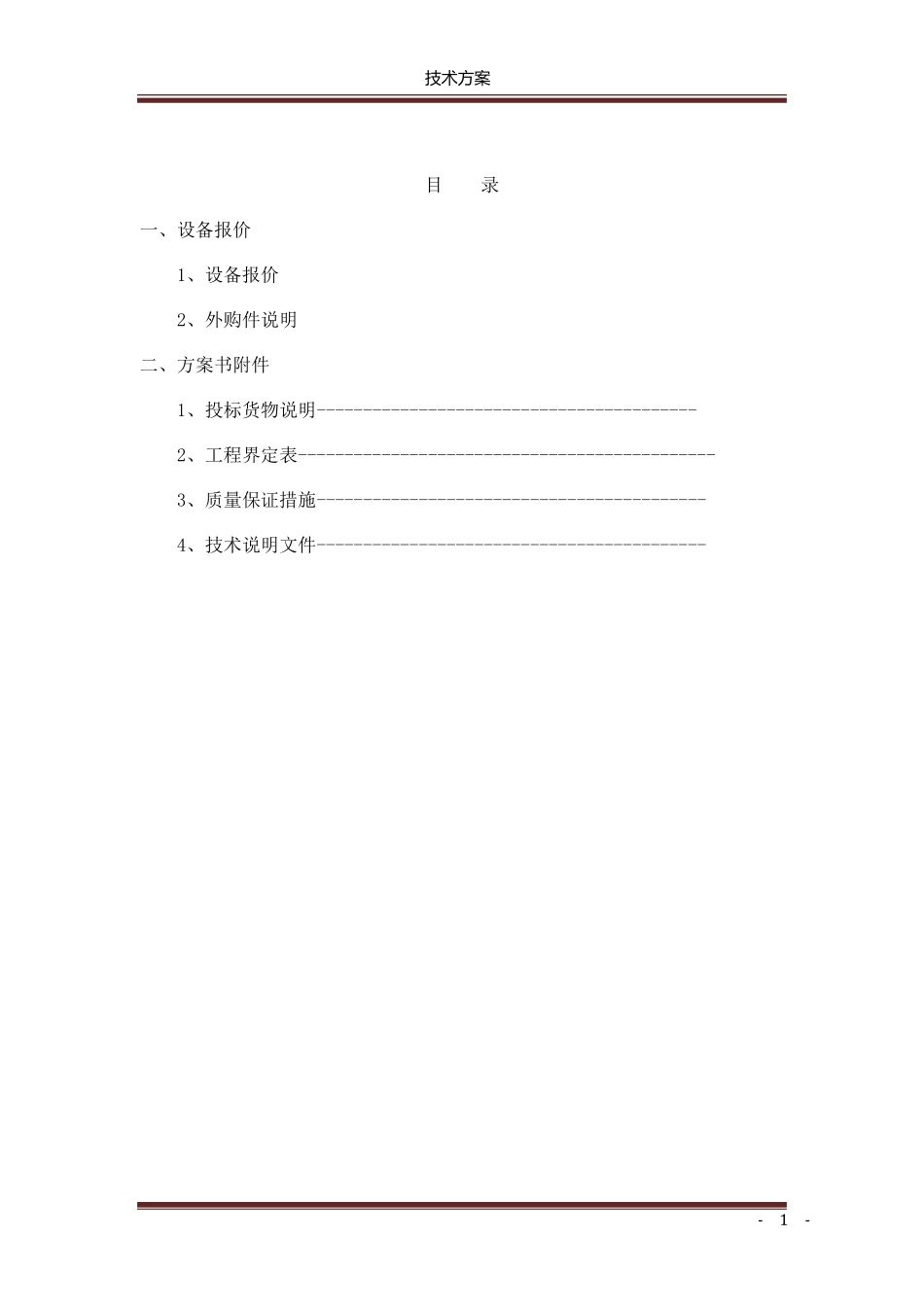

抛丸\ 喷漆生产线 技术方案 2008-2-20 技术方案 - 1 - 目 录 一、设备报价 1、设备报价 2、外购件说明 二、方案书附件 1、投标货物说明----------------------------------------- 2、工程界定表--------------------------------------------- 3、质量保证措施------------------------------------------ 4、技术说明文件------------------------------------------ 技术方案 - 2 - 一、设备报价 1、设备报价 序 号 名称 规格型号 数量 单价 (万元) 总价 (万元) 一 抛丸清理机 1 室体 型钢结构 1 套 5.5 5.5 2 内衬护板 高硌板 1 套 4.5 4.5 3 底部格栅 1 套 0.5 0.5 4 底部漏斗 1 套 1.0 1.0 5 结构件 毛刷等 1 套 1.0 1.0 6 抛丸器 6 套 1.1 6.6 7 螺旋输送机 1 套 3.0 3.0 8 提升机 1 套 2.5 2.5 9 丸砂分离器 1 套 2.0 2.0 10 除尘装置 LT-25000 m3/h 1 套 4.0 4.0 11 钢制平台 型钢结构 1 套 3.0 3.0 12 电气控制 1 套 3.5 3.5 合计 37.1 二 喷漆室 1 室体 1 套 1.5 1.5 2 排风机 4-79No.6A 1 套 0.5 0.5 3 排风管道 δ1.2 镀锌板 1 套 0.8 0.8 4 防爆照明 40W×2 1 套 300 元 0.1 5 循环水泵 G50-1.1KW 1 套 0.5 0.5 6 淌水装置 SUS304 1 套 0.2 0.2 7 电气控制 1 套 0.2 0.2 合计 3.8 三 悬挂输送链 1 XT-80 1 驱动装置 变频调速 1 套 2.2 2.2 2 张紧机构 重锤式 1 套 0.8 0.8 技术方案 - 3 - 3 链条 模锻链 230 米 160 元 3.7 4 滑架 720 付 120 元 8.6 5 回转装置 光轮、滚子列 1 批 1.2 1.2 6 轨道 10#工字钢 1 套 2.3 2.3 7 旋转吊具 360 只 40 元 1.5 8 主柱支架 含防护 1 套 9.5 9.5 9 电气控制 1 套 0.8 0.8 合计 30.6 四 悬挂输送链2 XT-80 1 驱动装置 变频调速 1 套 2.2 2.2 2 张紧机构 重锤式 1 套 0.8 0.8 3 链条 模锻链 130 米 160 元 2.1 4 滑架 410 付 120 元 5.0 5 回转装置 光轮、滚子列 1 批 0.6 0.6 6 轨道 10#工字钢 1 套 1.3 1.3 7 旋转吊具 205 只 40 元 0.8 8 主柱支架 含防护 1 套 1.5 1.5 9 电气控制 1 套 0.8 0.8 合计 15.1 五 其它 1 安调费 2.0 2 运保费 3.0 5.0 总...
