护坡喷浆施工方案

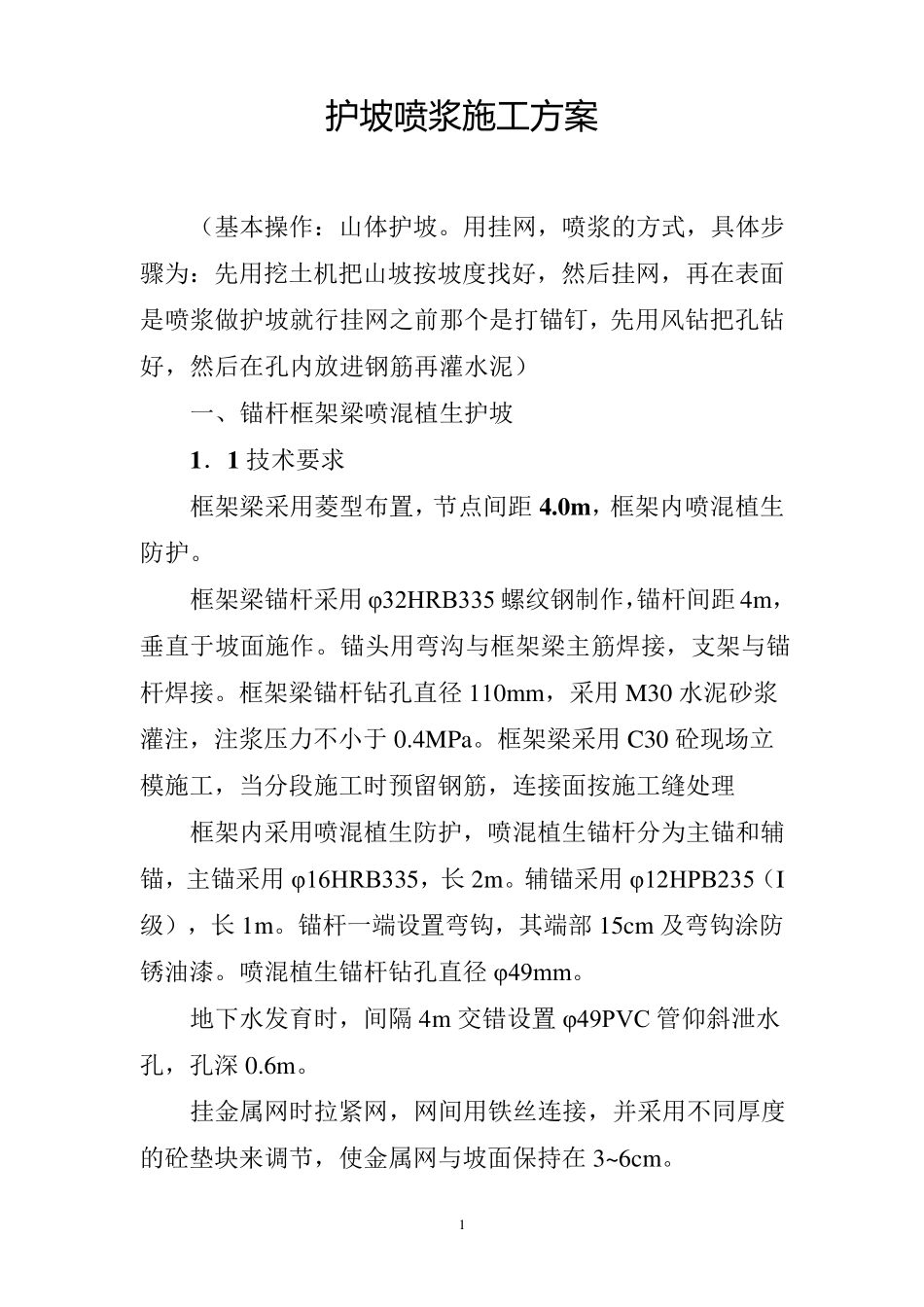

1 护 坡 喷浆施工方案 （基本操作：山体护坡。用挂网，喷浆的方式，具体步骤为：先用挖土机把山坡按坡度找好，然后挂网，再在表面是喷浆做护坡就行挂网之前那个是打锚钉，先用风钻把孔钻好，然后在孔内放进钢筋再灌水泥） 一、锚杆框架梁喷混植生护坡 1．1 技术要求 框架梁采用菱型布置，节点间距 4.0m ，框架内喷混植生防护。 框架梁锚杆采用φ32HRB335 螺纹钢制作，锚杆间距 4m，垂直于坡面施作。锚头用弯沟与框架梁主筋焊接，支架与锚杆焊接。框架梁锚杆钻孔直径 110mm，采用M30 水泥砂浆灌注，注浆压力不小于 0.4MPa。框架梁采用C30 砼现场立模施工，当分段施工时预留钢筋，连接面按施工缝处理 框架内采用喷混植生防护，喷混植生锚杆分为主锚和辅锚，主锚采用φ16HRB335，长 2m。辅锚采用φ12HPB235（I级），长 1m。锚杆一端设置弯钩，其端部 15cm 及弯钩涂防锈油漆。喷混植生锚杆钻孔直径 φ49mm。 地下水发育时，间隔 4m 交错设置 φ49PVC 管仰斜泄水孔，孔深 0.6m。 挂金属网时拉紧网，网间用铁丝连接，并采用不同厚度的砼垫块来调节，使金属网与坡面保持在3~6cm。 2 种植混凝土基材由风化砂、有机肥、疏松剂、保水剂、粘结剂等组成，其配方针对不同的环境地的岩土体经室内配比试验和现场试验确定。 无纺布单位重量为 18g/m 2。 1．2 施工要求 （1）锚杆 锚杆施工前选择相同的地层进行拉拔试验，试验孔数不少于 3 孔，以验证锚固段的设计指标，确定施工工艺及参数。试验锚杆长 3m ，采用单根 φ32HRB335 钢筋，抗拔力不小于250KN。锚杆孔先用高压风吹洗，除去孔内泥渣，注浆安设锚杆。 锚杆的施工工序是：测量放线→ 清除坡面杂物→ 钻孔、清孔→ 锚杆制作→ 安放锚杆→ 注浆→ 锚杆框架梁混凝土→锚杆头紧固→ 浇注砼封头。 测量放线及清除覆土采用全站仪、钢尺按设计图纸进行放线，用小木桩标示出锚杆孔位置。放线后由人工清除表层覆土和破碎岩块。 钻孔深度按设计孔深+0.2m 进行控制，钻孔角度严格按设计图施工。一边钻孔一边用高压风吹尽孔内岩粉，并根据钻进情况和吹出的岩粉做好详细的施工记录。完工的钻孔用破棉絮临时堵塞防止落物，并做好显著标记。 锚杆钻孔时必须采用干钻，不得采用水钻。 3 锚杆制作按设计要求长度下料制作锚杆，加工锚头紧固螺丝丝口，安装好锚杆对中器及注浆管。 为了使锚杆准确位于钻孔中央，锚杆设有定位装置，加工时严格控制定位装置的间距不...
